Figure 18-3A - ENSEMBLE FOUR À COMBINAISON BOIS / HUILE CL115-170G
Figure 18-3B - LISTE DES PIÈCES - CL115-170G
Clé PARTIE # LA DESCRIPTION
1 610589
Panneau latéral de section de
ventilateur
2 610590 Panneau de partition de ventilateur
3 610592 Section de ventilateur petit panneau
4 D2040002 Ventilateur de 100 PCM
5 D5300012 Assiette coulissante
6 D2180003 Filtre 20 "X 25" X 1 "
7 D5300003 Firedoor / Ashdoor Set terminé
8 D4110105 Joint de corde Firedoor 3/4 ”
9 28105
Panneau d'accès de section de
ventilateur
10 D2040104
Soufeur double à circulation d'air de
10 po
11 610591
Panneau de base de section de
ventilateur
12 D4110106 Joint de corde 3/4 ”Ashdoor
13 D4120409 Panneau de base de section de four
14 D2080021 Joint d'entretoise de porte en frêne
15 D2170007 Grille de fonte
16
D5400047 Aero Burner (non illustré)
D2110128 Beckett Burner (non montré)
17 D4060116 Firedoor Air Chute
18 D2170009 Doublure en fonte
19 D2030001 Chambre de combustion Corbel
20 D2080020 Joint avant
21 D4120117 Panneau avant de la section four
22 D4120213 Panneau latéral de section de four
23 D4120103 Panneau arrière de la section four
24 D4060138 Échangeur de chaleur
25 D4060128 Cendrier
26 D3090183 Plaque de grille

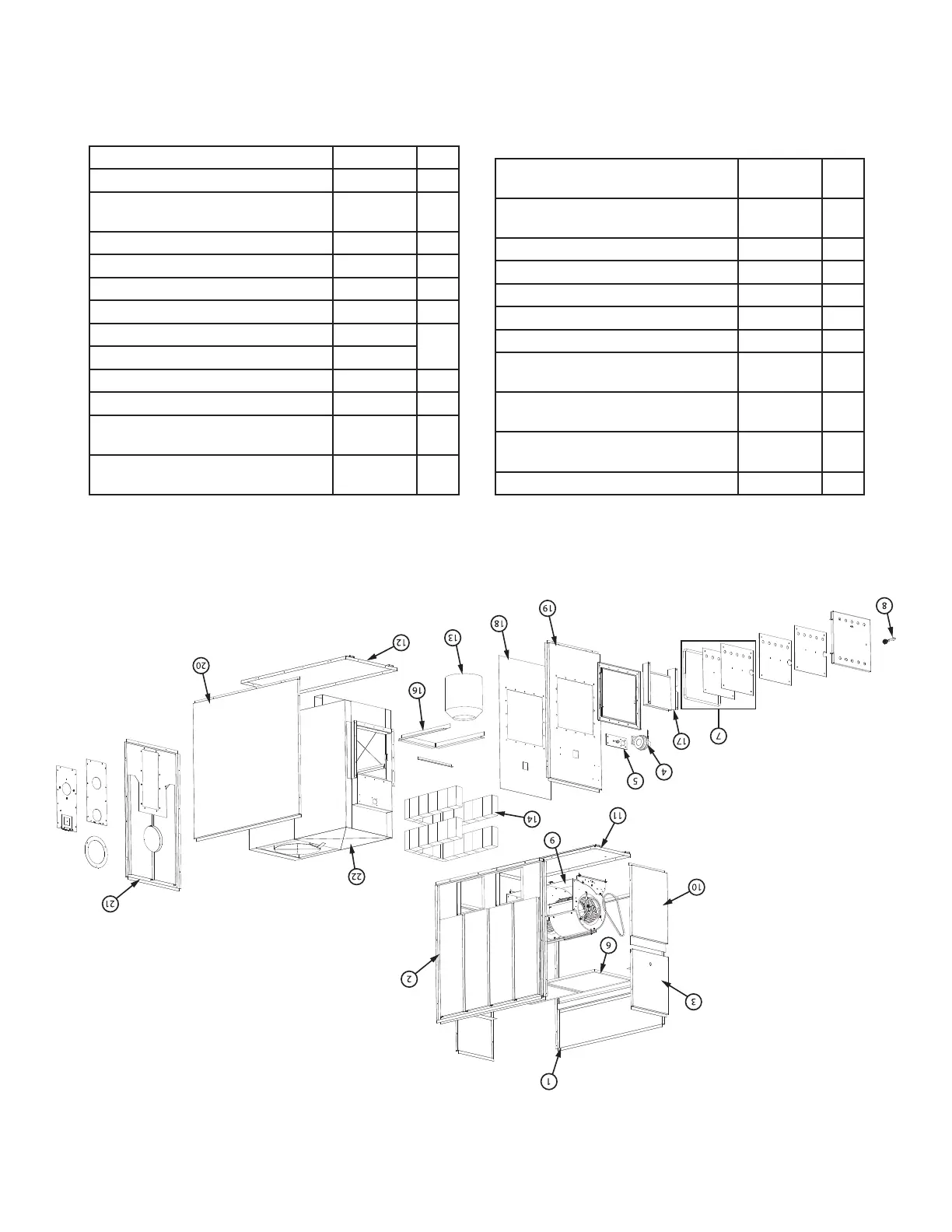

Figure 18-1A - ENSEMBLE FOUR À COMBINAISON BOIS / HUILE
Figure 18-1B - LISTE DES PIÈCES - CL115-170C
Clé PARTIE # LA DESCRIPTION
1
610589
Panneau latéral de section de
ventilateur
2 610590
Panneau de partition de
ventilateur
3 610592
Section de ventilateur petit
panneau
4 D2040001 Ventilateur de 50 PCM
5 D5300012 Assiette coulissante
6 D2180003 Filtre 20 "X 25" X 1 "
7 D5300007 Firedoor Gasket Set
8 D5300009 Poignée Firedoor Complète
9 D2040104
Soufeur double à circulation
d'air de 10 po
10 28105
Panneau d'accès de section de
ventilateur
11 610591
Panneau de base de section de
ventilateur
12 D4120409
Panneau de base de section de
four
13 D2030001 Chambre de combustion Corbel
14 D5110003 Brique droite 2 - 1/2 "X 4 - 1/2" X 9 "
15
D5400047 Aero Burner (non illustré)
D2110128 Beckett Burner (non montré)
16 D4060101 Brique Loc
17 D4060114 Firedoor Air Chute
18 D2080009 Joint avant
19 D4120116 Panneau avant de la section four
20 D4120213
Panneau latéral de section de
four
21 D4120103 Panneau arrière de la section four
22 D4060134 Échangeur de chaleur
