56

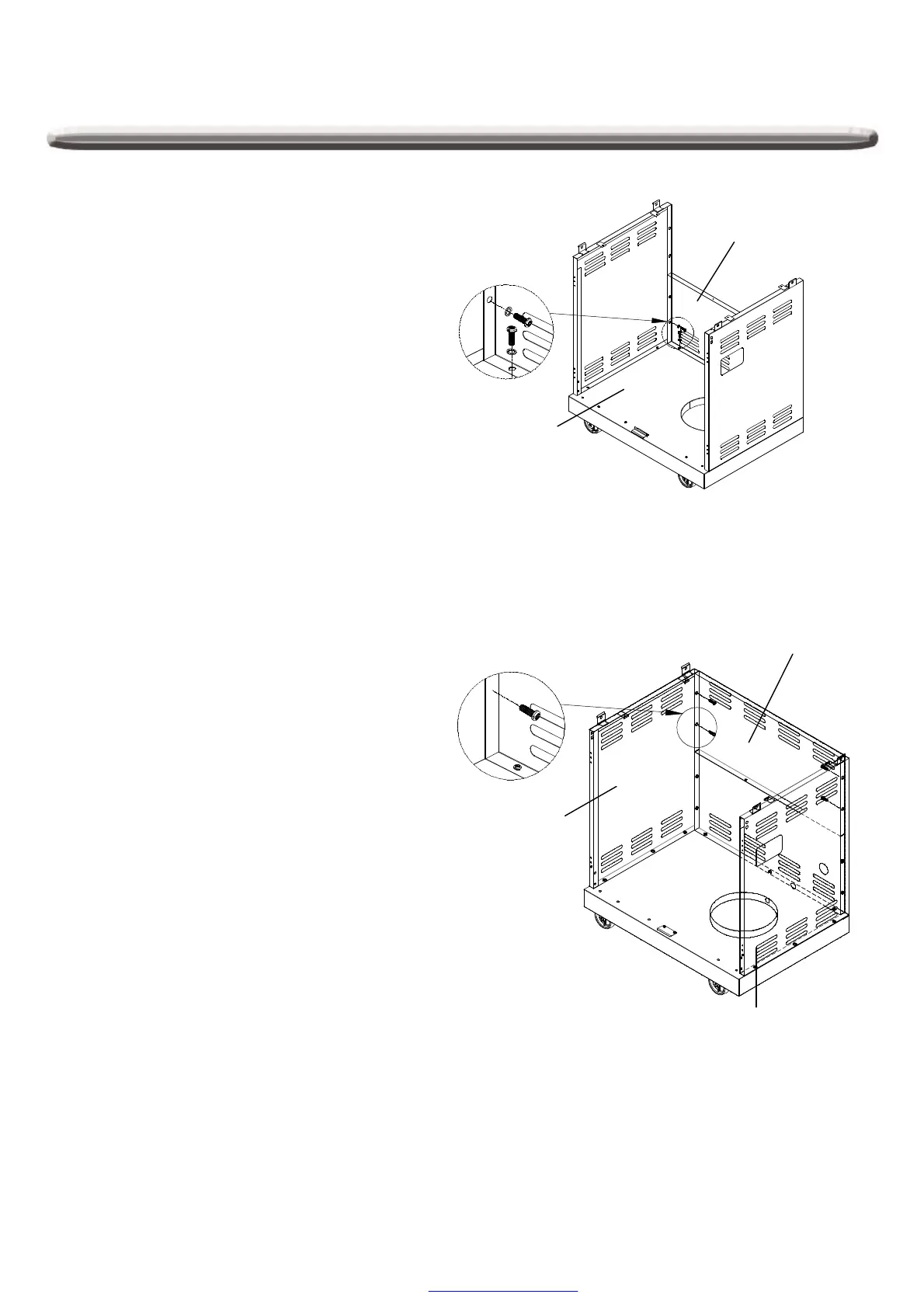

3. Assemblage du panneau arrière
a). Enlevez le panneau arrière de l'emballage carton.
Placez le panneau arrière (G) avec la face plate
dirigée vers l'extérieur. Fixez le panneau arrière au
panneau inférieur (L) à l'aide des trois vis à tête
bombée 1/4 po x 15 mm avec les rondelles de
blocage (AA) (voir Fig. 3).
b). Utilisez quatre 1/4-in. x 15 mm vis à tête bombée
avec rondelle de blocage (AA) pour raccorder le
panneau arrière, en bas (G) aux panneaux
latéraux droit et gauche, comme indiqué dans la
Fig. 3.
Fig. 3
Consignespour l'assemblage
G
L
AA7X
4. Panneau arrière, au milieu de l'Assemblée
a). Utilisez les quatre vis à tête bombée 1/4 po x 15
mm avec les rondelles de blocage (AA) pour
fixer le panneau arrière du milieu (F) aux
panneaux latéraux droit et gauche(H / I)
(voir laFig.4).
Fig. 4
F
4 x AA
I
H
