Consignespour l'assemblage

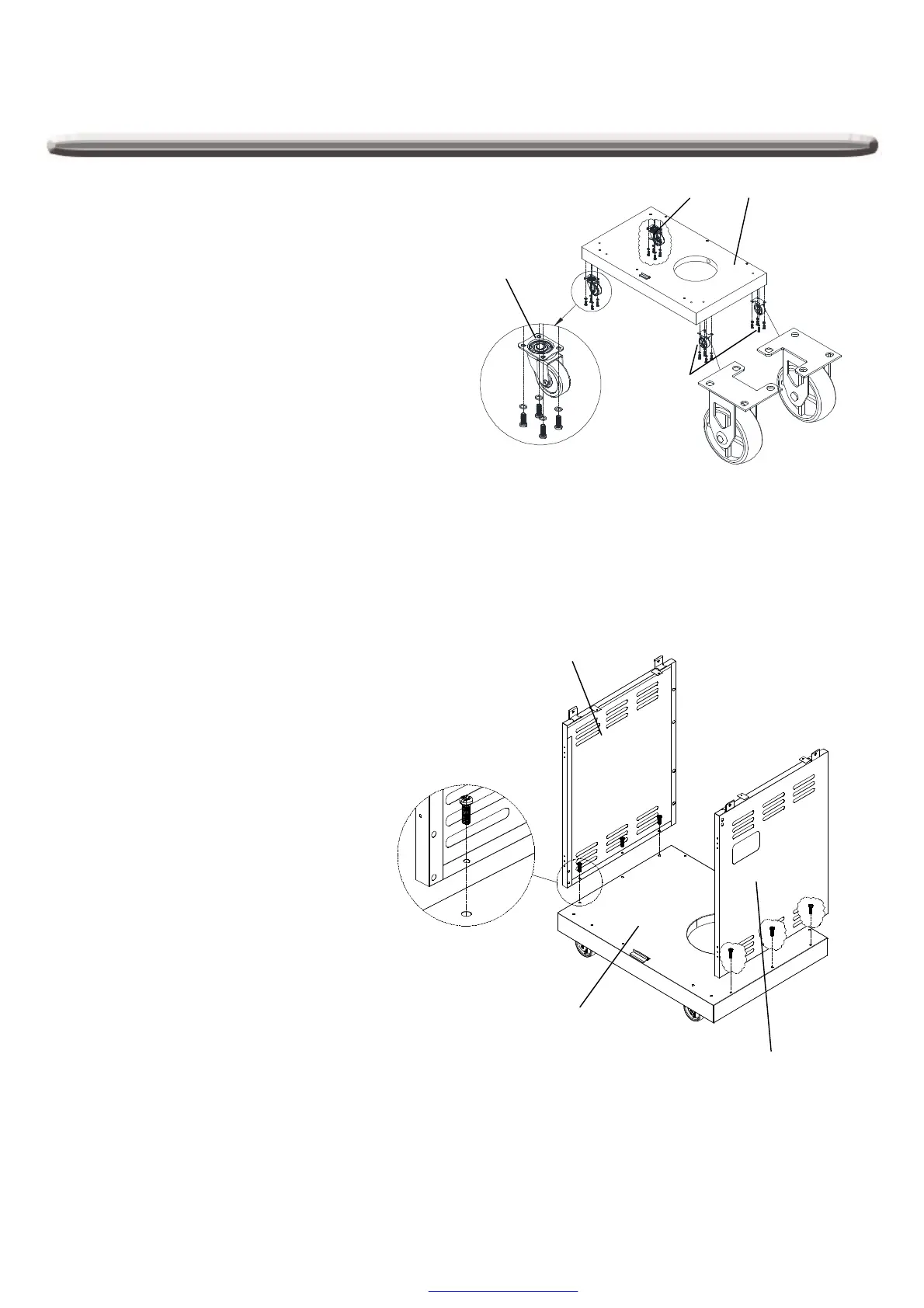

1. Assemblage des roulettes
Installez les roulettes sur le panneau inférieur (L) à
l'aide des seize vis à tête bombée 1/4 po x 15 mm
avec les rondelles de blocage (AA).
La roulette pivotante avec le frein (Q) doit être placé
sous la partie arrière du fond du chariot et la roulette
pivotante (P) doit être placée sous la partie avant
gauche (voir la Fig. 1).
Les deux roulettes immobiles (R) doivent être placées
sous le côté droit.
Remarque : L'espace des deux roulettes immobiles
doit se trouver face au panneau inférieur à l'intérieur.
Retournez le panneau inférieur pour assembler les
roulettes.
2. Assemblage du panneau latéral
Utilisez les trois vis à tête bombée 1/4 po x
15 mm avec les rondelles de blocage (AA)
pour fixer la partie inférieur du panneau
latéral gauche (I) au panneau inférieur (L).
Alignez le panneau gauche à la partie arrière
du panneau inférieur et serrez les vis (voir la
Fig. 2)
Répétez l'opération pour le panneau latéral
droit (H).
Fig. 2
I
H
L
6 x AA
16 x AA
P
Q
R
L
