11. Assemblage de l’étagère latérale
a). Desserez, sans toutefois les enlever, les deux
vis qui sont pré-fixées au paneau latéral droit
de la chambre à cuisson (H). Alignez les trous
inférieurs sur l’étagère latérale (C) avec 2 vis
desserrées (voir la fig. 15). Puis resserrez.
b). Utilisez les troisvis à tête bombée ¼ po x 15
mm avec les rondelles de blocage (AA) pour
mantenir en place l’étagère latérale droite.
(Ces deux vis de ¼ po sont serrées par les
trous avant et arrière qui se trouvent sur la
partie supérieure de l'étagère latérale droite).
Voir la fig. 15.
Remarque: Les 2 vis supérieures de la
chambre à cuisson doivent être serrées de
l'intérieur vers l'extérieur pour l'étagère du
brûleur latéral droit. Les deux 2 vis inférieures
doivent être serrées de l'extérieur vers
l'intérieur.
c). Fixer fermement le panneau de commande de
l'étagère latérale droit et le panneau de
commande principal à l'aide 2 vis à tête
bombée 5/32 po x 10 mm (BB) et 2 rondelle
plate 5/32 po (DD). Voir la Fig. 15.

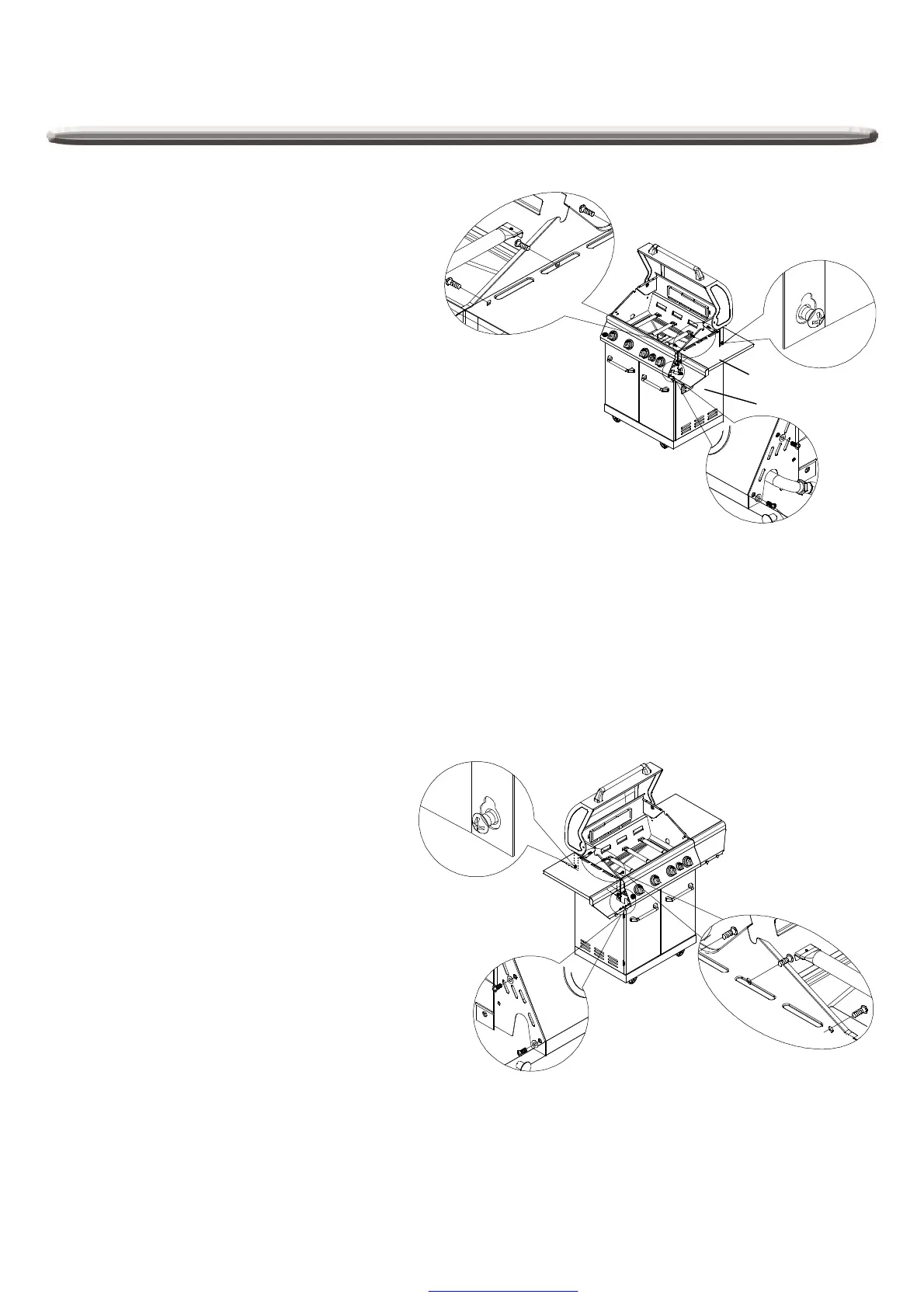

Fig.15
Fig 16
Consignespour l'assemblage
2 x DD
2 x BB
3 x AA
d). Répétez l’étape 11 pour assembler
l’étagère latérale gauche. Voir la Fig. 16.
2 x BB
C
3 x AA
2 x DD
H
