Installation
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen/inomhusmodulen ska vara
spänningslös vid installation av MODBUS 40.

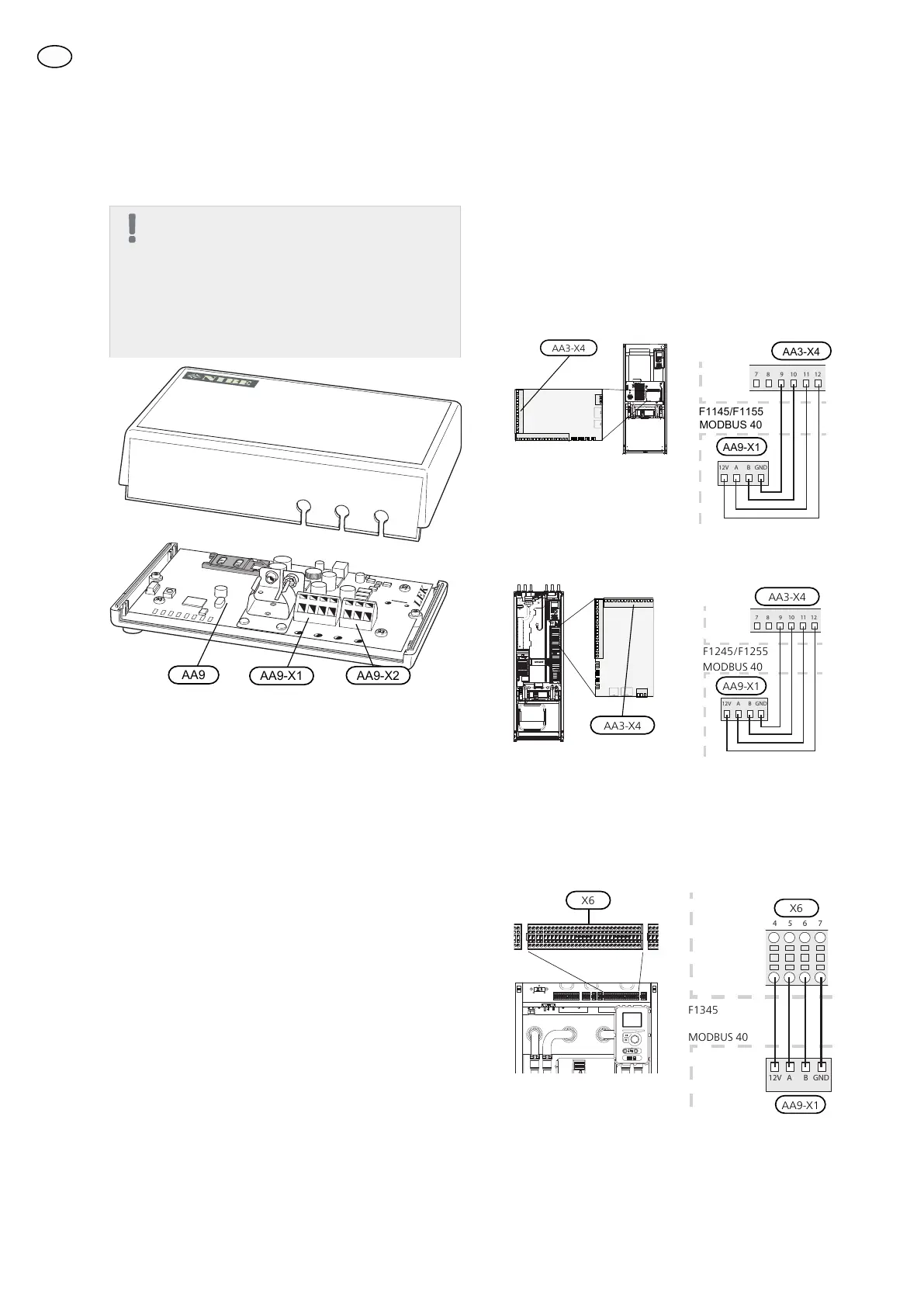

LEK
AA9-X2
AA9-X1
AA9
Elschema finns i slutet av denna monteringsanvisning.
Anslutning till värmepump/inomhusmodul
Bergvärmepumpar
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1145/F1155
12V A B
GND
12
1110987
AA3-X4
MODBUS 40
F1145/F1155
AA9-X1
AA3-X4
F1245/F1255
12V A B
GND
12
1110987
AA3-X4
AA9-X1
F1245/F1255
MODBUS 40
AA3-X4
F1345
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X6:4-7 i värmepumpen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
6 74 5
F1345
E
xternt
12V A B GND
X6
MODBUS 40
F1345
AA9-X1
LEK
X6
4
SE
