Nibe MODBUS 40 User Manual

Frånluftsvärmepumpar

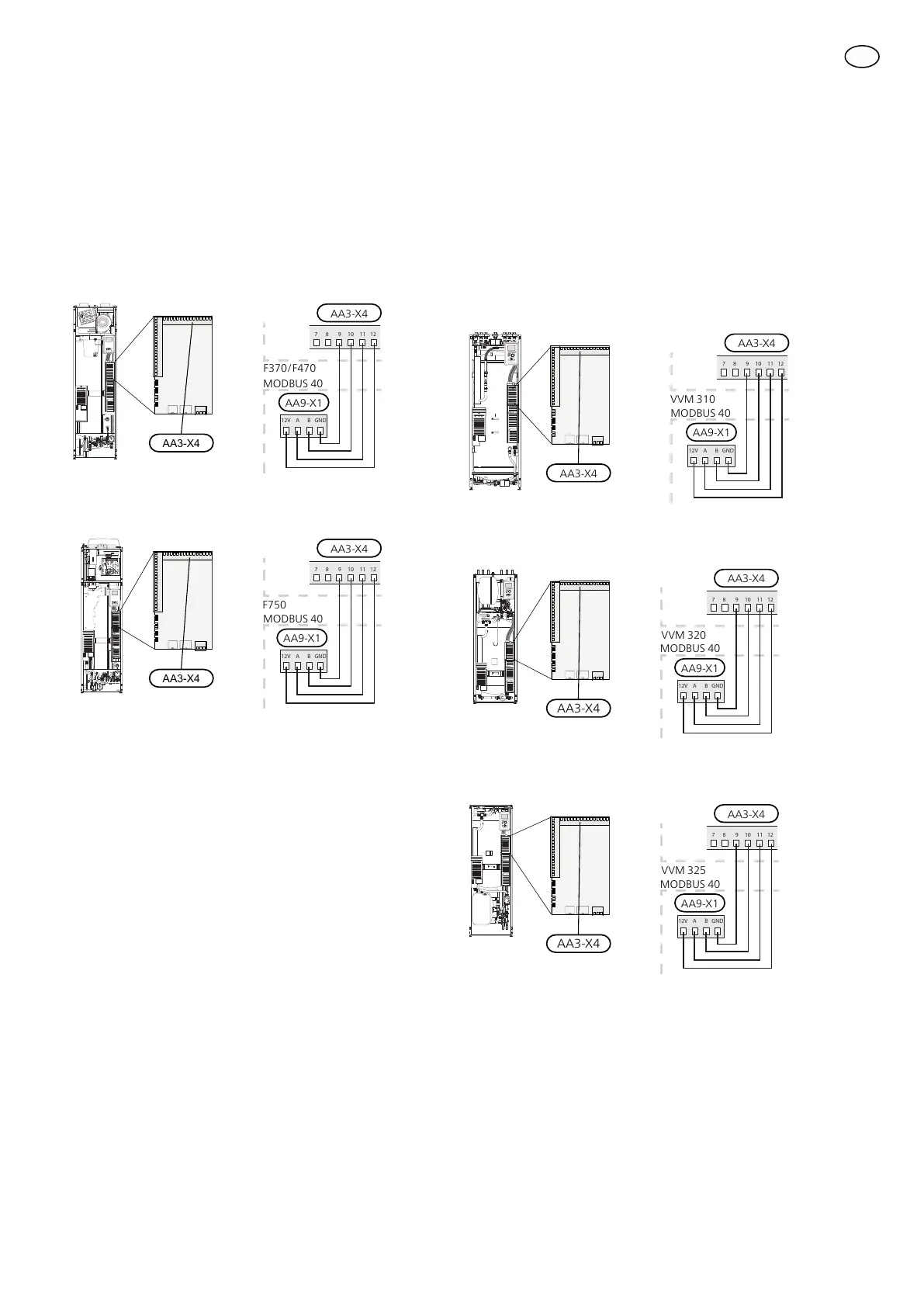

Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/innemodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F370 / F470
12V A B
GND
12
1110987
F370/F470
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
F750
12V A B
GND
12
1110987
MODBUS 40
F750
AA3-X4
AA9-X1
LEK
AA3-X4
Luft/vattenvärmepumpar
Inomhusmoduler
Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X4:9-12 på ingångskortet (AA3) i värmepum-
pen/inomhusmodulen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
VVM 310
12V A B
GND
12
1110987
VVM 310
AA3-X4
AA9-X1
MODBUS 40
Wilo
Wilo
VVM 310
AA3-X4
VVM 320
12V A B
GND
12
1110987
VVM 320
AA3-X4
AA9-X1
MODBUS 40
VVM320
AA3-X4
VVM 325
12V A B
GND
12
1110987
VVM 325
AA3-X4
AA9-X1
MODBUS 40
AA3-X4
VVM325 VVM325
5
SE
