Nice DPRO500

ES
4 – Español

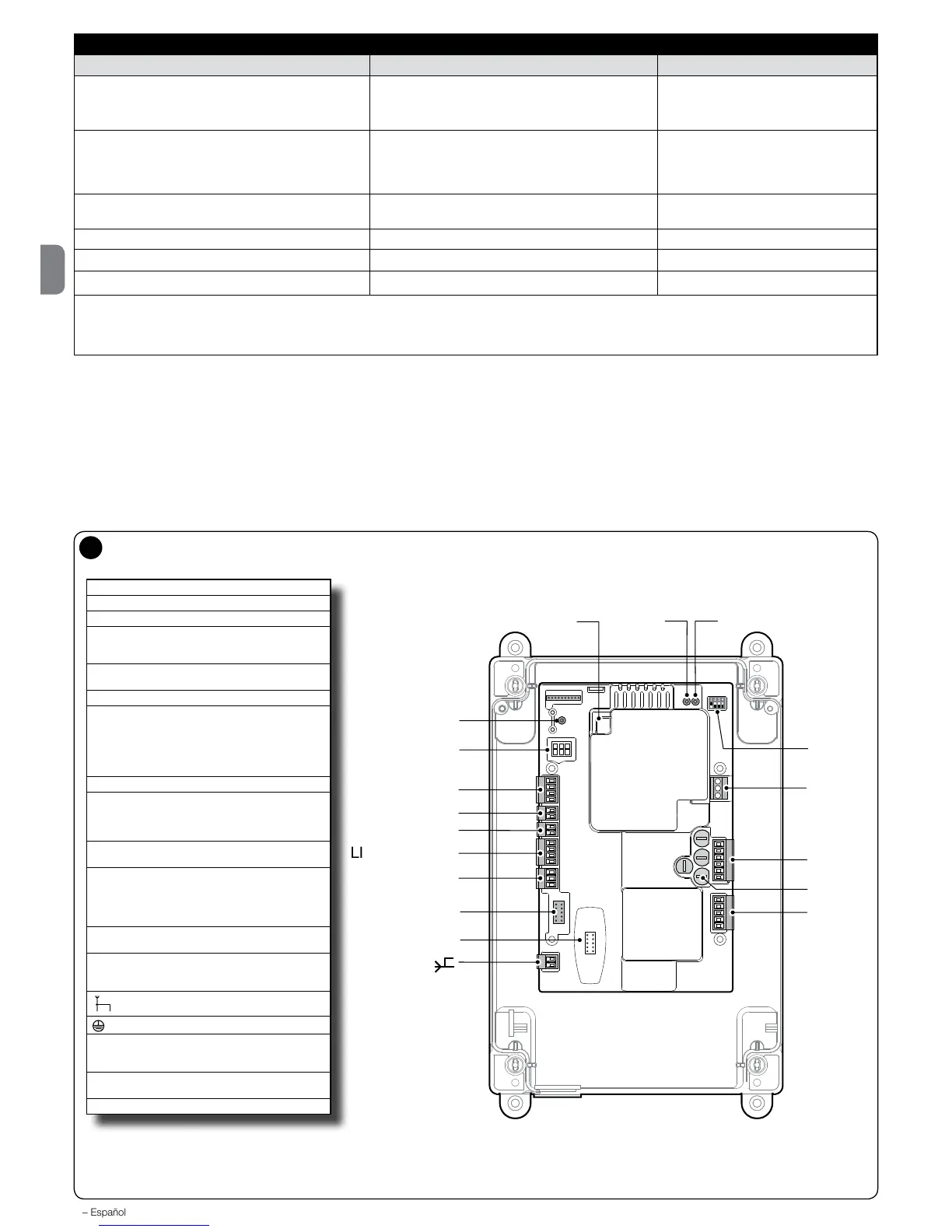

TABLA 1 - Características técnicas de los cables eléctricos
Conexión Tipo de cable Longitud máxima admitida
CableALIMENTACIÓNCENTRALDEMANDO
- trifásica
- monofásica
4x1mm
2
3x0,75mm
2
5 m (nota 1)
2m(nota 1)
Cable MOTOR para motorreductores Nice, cables dedicados, en
venta como accesorios.
para otras marcas, consultar con el fabricante del
motorreductor
5 - 7 - 11 m
Cable INTERMITENTE con antena 2x1mm
2
(paraintermitente230Vca)
cableblindadotipoRG58(paraantena)
10 m
CableFOTOCÉLULAS 4x0,5mm
2
10 m
Cable SELECTOR DE LLAVE 2cables2x0,25mm
2
10 m (nota 2)
Cable ESPIRALADO para banda sensible cable espiralado NICE disponible como accesorio 50 m
Nota 1 – Si el cable de alimentación supera la longitud máxima permitida es necesario utilizar un cable de sección mayor
Nota 2 – Estos 2 cables se pueden sustituir con 1 único cable de 4 x 0,5 mm
2
.
¡ATENCIÓN! – Los cables utilizados deben adaptarse al tipo de entorno en el que se realiza la instalación.
A
V WU
L1L2L3
MOTOR
LINE
PE
LED SAFETY
LED L2LED L1
OUT
FUSES
ALT
INPUT
SAFE
STOP
LIMIT SWITCH
IBT4N
OXI
ENCODER
PROG
LED SAFETY = LED cadena de seguridad
LED L2 = LED OK (verde)
LED L1 = LED Advertencia (rojo)
OUT =
ranura para introducir tarjeta
suplementariaNDA040expan-
sión salidas
PROG =
Microinterruptor para progra-
mación
ENCODER = tope electrónico
INPUT =
entradasexternas(Común,
Abre, Cierra, Ent1(PHOTO)
8-com(+24Vcccomún)
9-open(Abrir)
10 - close (Cerrar)
11 - photo (ing1)
ALT = borne STOP
SAFE =
sólo para los motores con
topes mecánicos (dejar sin
conectar en los motores con
tope electrónico)
LIMIT
SWITCH
= tope mecánico
STOP =
borne STOP utilizado para ban-
dadeseguridad8K2oOSE
5-positivo(+)bandasensible
6-señalbandasensible
7 - negativo GND (-)
IBT4N =
conectorparainterfazIBT4N
(no suministrado)
OXI =
conectorparalaconexiónde
radiorreceptoresconconexión
SM(SMXI/OXI)
= antena
PE
= conexióndepuestaatierra
LINE =
conectorparalaconexióndela
líneadealimentacióntrifásicao
monofásica
FUSES =
F1,F2,F3,F4:verlascaracte-
rísticastécnicas
MOTOR = motor
(+com)
(– GND)
