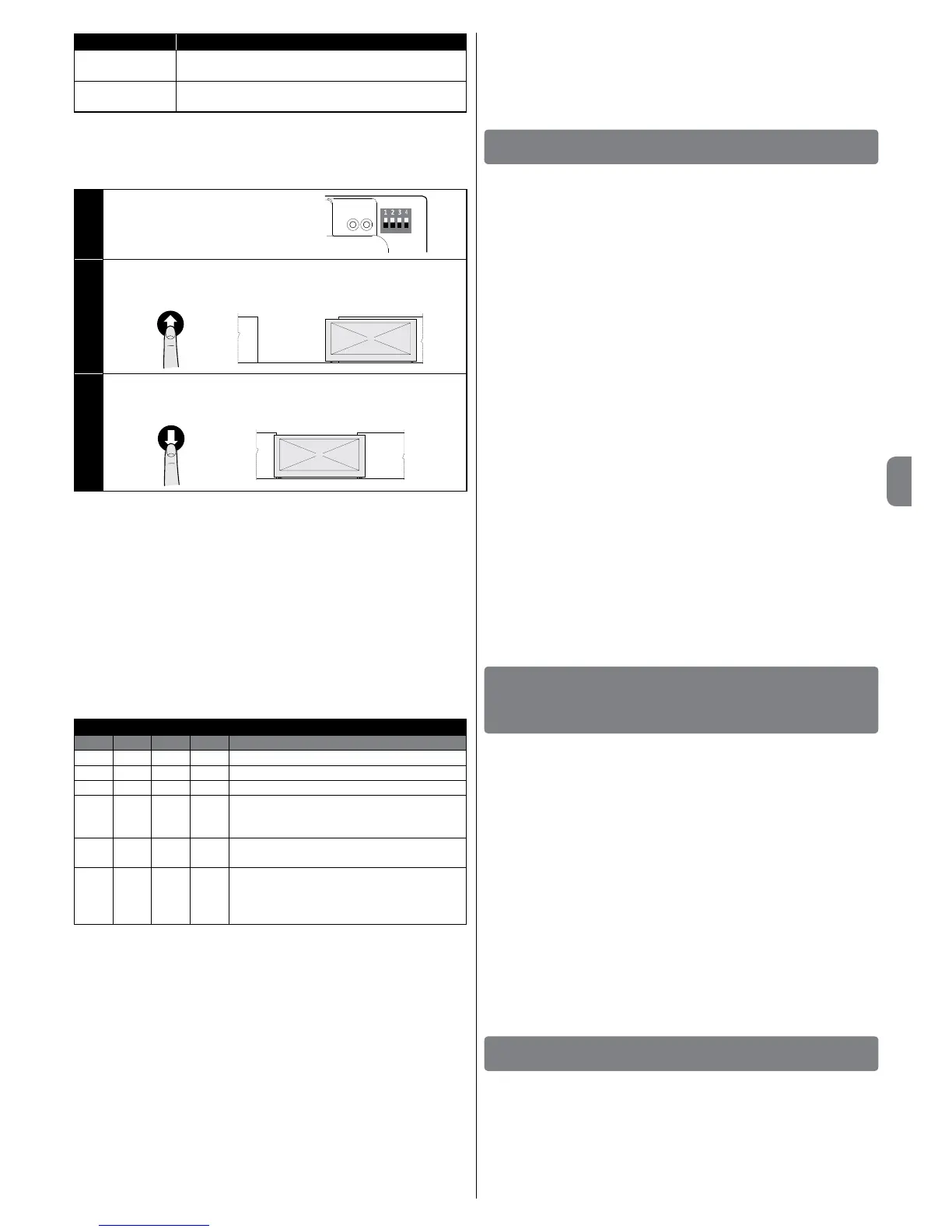

Positie Betekenis
Openen Positievanmaximaleopening.Alshethekdezepositie
bereiktstopthmetbewegen.
Sluiten Positievanmaximalesluiting.Alshethekdezepositie
bereiktstopthmetbewegen.
Let op! - Als de draairichting niet overeenkomt met de ingestelde rich-
ting (toets Open = openingsrichting), moeten de aansluitingen “V” en “W”
(omkering van fase) in de motorconnector worden verwisseld (afb. 9).
Omdeprocedureuittevoerengaatualsvolgttewerk:
01. Breng de DIP switch 1 in stand
OFF
ON
OFF
02. Druk op de toets “Openen” om
hethekindestandvanmaximale
opening te brengen
03. Drukopdetoets“Sluiten”omhet
hekindestandvanmaximaleslui-
ting te brengen
LET OP! – De aanleerfasen mogen niet onderbroken worden. Als dit wel
gebeurt, moet de gehele aanleerprocedure herhaald worden. Als aan
het eind van de aanleerfase de rode led 9 keer knippert-pauze-9 keer
knippert, betekent dit dat er een fout is opgetreden.
Als h daarentegen knippert met het ritme 3 keer-pauze-3 keer, moet
de fout worden gereset door op de toets STOP te drukken en de verbin-
ding van de openingseindaanslag te verwisselen met die van de sluiting
op de klem LIMIT SWITCH (afb. 5).
De fase van het aanleren van de posities kan op elk willekeurig moment
herhaald worden, ook na de installatie.
3.11 - Werkwze
LET OP! - Indien de functies uit tabel 3 zn geprogrammeerd met de
Oview-programmeereenheid moeten de dipswitches op OFF worden
geprogrammeerd.
TABEL 3
DIP1 DIP2 DIP3 DIP4 Functie
OFF OFF OFF OFF Bewegingbpersoonaanwezig
ON x OFF OFF Aanleren posities en status HALT ingang
OFF ON OFF OFF Draairichting encoder omgekeerd
OFF x OFF ON Industriëlemodus(openensemi-automatisch
- sluiten persoon aanwezig), als de posities
ontvangenzn
OFF x ON OFF Semi-automatische modus, als posities ont-
vangenzn
OFF x ON ON Automatische modus met instelbare pauze-
td,alspositiesznontvangen(voorhetop-
slaanvandepauzetd,ziepar.6.1.2“Andere
functies”)
3.12 - Programmeereenheid Oview
Met de programmeereenheid Oview kunnen de installatie, het onderhoud en de
diagnostiekvandegeheleautomatiseringopvolledigeensnellewzeworden
beheerd.
HetismogelkOviewopdecentraleaantesluitendoormiddelvandeinterface
IBT4Nviaeenbus-kabelmetdaarin4elektrischedraden.
OmtoegangtekrgentotdeconnectorBusT4moetudeboxvandecentrale
openen, de connector IBT4N in de speciale opening steken en daarna de
programmeereenheid aansluiten (afb. 10).
Oview kan op een maximale afstand van 100 meter kabel van de bestu-
ringseenheid worden gebruikt, gelktdig aan meerdere besturingseenheden
(max.16)wordenaangeslotenenkanooktdensdenormalewerkingvande
automatiseringaangeslotenblven.TeneindeOviewtegebruiken, ishetheel
belangrkdatudeaanbevelingenindeinstructiehandleidingvanOviewinacht
neemt.
AlserindebesturingseenheideenRF-ontvangervandeserieOXIzit,kuntu
metOviewtoegangkrgentotdeparametersvandezendersdieindieontvan-
gerznopgeslagen.Raadpleegvoormeerinformatiedeinstructiehandleiding
van Oview of het functieblad van de besturingseenheid, dat beschikbaar is op
de website www.niceforyou.com
LET OP! - Indien de functies uit tabel 3 zn geprogrammeerd met de
Oview-programmeereenheid moeten de dipswitches op OFF worden
geprogrammeerd.
4
EINDTEST EN INBEDRIJFSTELLING
Defasenvanhettesteneninwerkingstellenzn debelangrkstetdensde
realiseringvan de automatiseringom maximale veiligheid te garanderen. De
eindtest kan ook worden gebruikt om de inrichtingen van de automatisering
periodiek te controleren.
Dezefasenmoetenwordenuitgevoerddoorgekwaliceerdenervarenperso-
neel, dat de benodigde tests moet uitvoeren om de veiligheidsmaatregelen te
controleren en dat tevens moet controleren of de wetten, normen en regels
opditgebiedinachtwordengenomen,inhetbzonderdeeisenindenorm
EN12445,diedetestmethodenvoordecontrolevanautomatiseringenvoor
hekkenenpoortenbepaalt.Deextrainrichtingenmoetenaaneenspecieke
test worden onderworpen, om zowel de werking als de interactie met de bestu-
ringseenheid te controleren. Raadpleeg hiervoor de instructiehandleidingen van
de betreffende inrichtingen.
4.1 - Eindtest
De serie handelingen die voor de hierna beschreven test moeten worden uitge-
voerd,hebbenbetrekkingopeenstandaardinstallatie:
1 Controleer of alle informatie beschreven in het hoofdstuk “Aanbevelingen
voordeinstallatie”nauwkeuriginachtisgenomen.
2 Ontgrendel de motor. Controleer of het hek handmatig geopend en gesloten
kanwordenmeteenkrachtdienietgroterisdan225N.
3 Blokkeer de motor.
4 Gebruik de besturingsinrichtingen (zender, bedieningsknop, sleutelschake-
laar, etc.) om de tests uit te voeren voor het openen, sluiten en stoppen
van het hek, en te controleren of de beweging van de vleugels overeenkomt
met de instelling. Er dienen verschillende tests te worden uitgevoerd om de
beweging van het hek te beoordelen en te controleren of er geen sprake is
vanmontage-ofafstellingsfoutenofongewenstewrving.
5 Controleer één voor één of alle veiligheidsinrichtingen in de installatie goed
werken(fotocellen,contactlsten,enz.).
6Alsdegevaarlke situaties, die znveroorzaaktdoor debewegingvan de
vleugels, zn weggenomen door de beperking van de sluitkracht, moet
er een krachtmeting worden uitgevoerd, zoals bepaald door de norm EN
12445.
5
INSTALLATIE EN ELEKTRISCHE AANSLUITING
VAN TWEE BESTURINGSEENHEDEN VOOR
WERKING MET TEGENOVERLIGGENDE
VLEUGELS
Om een automatisering te realiseren die bestaat uit twee tegengesteld aan
elkaar bewegende vleugels, moeten er twee besturingseenheden worden
gebruiktdieznaangeslotenzoalsaangegevenopAfb. 11.
De motoren en eindaanslagen moeten aan elke besturingseenheid worden
verbonden. Het knipperlicht en de uitgang SCA (lampje hek open) kunnen om
het even worden aangesloten op een van de twee besturingseenheden, of een
voor elke besturingseenheid worden gemonteerd.
De ingangen moeten parallel aan elkaar worden geplaatst, de ingang
“Gemeenschappelk”kanwordenaangeslotenopeenvandetweebesturing-
seenheden.
Sluitdeklemmen“–”vandecontactlst(8k2/OSE)vandetweebesturingseen-
heden samen aan.
Congureerdeingang“Opent”als“Woonblok”,metdeprogrammeereenheid
O-Viewdiehetmogelkmaaktdevleugelsopnieuwtesynchroniserenalsde
twee centrale vleugels hun synchronisme verliezen.
Bdezeconguratieherinnerenweraandat:
• activeringvandecontactlstalleeneffectheeftopéénvleugel;
• de rode toets STOP alleen effect heeft op één vleugel;
• activering van de thermische beveiliging alleen effect heeft op één vleugel.
6
VERDERE DETAILS EN DIAGNOSTIEK
6.1 - Extra informatie
6.1.1 - Signaleringen b het inschakelen
BhetinschakelenvandebesturingseenheidDPRO500isdereactievandeleds
L2OK (groen)en L1 WARNING(rood)van grootbelang, zoalsbeschreven in
Tabel4.Inhetbzondermoetuaandachtschenkenaandevolgendeinformatie:
- Is het aanleren van de posities van openen en sluiten correct;
- Is het aanleren van de beveiliging (veiligheidsrand) correct, en wat voor type
beveiliging wordt er herkend.
