Nice DPRO500 User Manual

DE
4 – Deutsch
TABELLE 1 - Technische Merkmale der Stromkabel
Anschluss Kabeltyp Höchstzulässige Länge
Kabel für STROMVERSORGUNG STEUERUNGSEINHEIT
- dreiphasig
- einphasig
4x1mm
2
3x0,75mm
2
5 m (Anmerkung 1)
2m(Anmerkung 1)
Kabel für MOTOR für Nice Getriebemotoren, Spezialkabel, als Zubehör erhältlich.
für andere Marken beim Hersteller des Getriebemotors
anfragen
5 - 7 - 11 m
Kabel für BLINKLEUCHTE mit Antenne 2x1mm
2
(fürBlinkleuchte230VAC)
abgeschirmtesKabelTypRG58(fürAntenne)
10 m
KabelfürFOTOZELLEN 4x0,5mm
2
10 m
Kabel für SCHLÜSSEL-WAHLSCHALTER 2Kabel2x0,25mm
2
10 m (Anmerkung 2)
SPIRALKABEL für Schaltleiste Nice Spiralkabel als Zubehör erhältlich 50 m
Anmerkung 1 – Falls die Länge des Netzkabels die maximal zulässige Länge überschreitet, muss ein Kabel mit einem größeren Querschnitt verwendet werden
Anmerkung 2 – Diese 2 Kabel können durch ein einzelnes Kabel mit 4 x 0,5 mm
2
ersetzt werden
ACHTUNG! – Die verwendeten Kabel müssen der Installationsumgebung gerecht werden.
Halterungen (Abb. 2-B);
c) falls der Kabelkanal außen verläuft und eine Befestigung des Gehäuses
erforderlichist:ineinemAbstandvonmaximal2cmvonderWand,umdie
Durchführung der Anschlusskabel hinter der Steuerungseinheit zu ermögli-
chen. NDA100 verfügt über 4 Abstandsstücke und ein Schutzgehäuse für
den Kabeleingang im Inneren des Gehäuses der Steuerungseinheit. Zur
Ausführung der Installation mit (optionaler) Zusatzvorrichtung siehe Abb. 2-C.
04.Nun können sämtliche elektrische Anschlüsse vorgenommen werden:
sieheKapitel3.
Zur Installation der anderen in der Antriebsanlage vorhandenen Vorrichtungen,
siehe jeweilige Bedienungshandbücher.

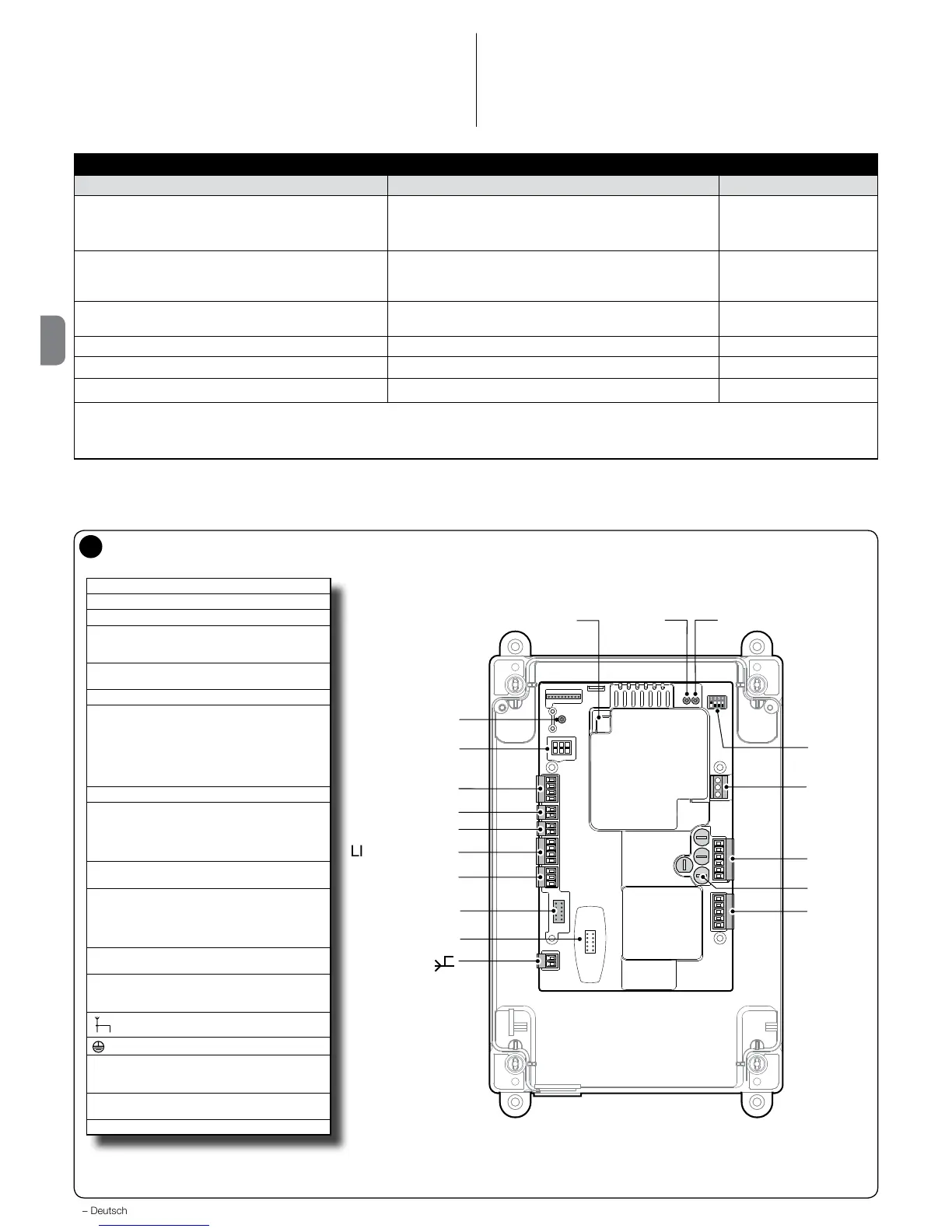

A
V WU
L1L2L3
MOTOR
LINE
PE
LED SAFETY
LED L2LED L1
OUT
FUSES
ALT
INPUT
SAFE
STOP
LIMIT SWITCH
IBT4N
OXI
ENCODER
PROG
LED SAFETY = LED Sicherheitskette
LED L2 = LED OK (grün)
LED L1 = LED Warning (rot)
OUT =
Einschubslot für die Zubehör-
platineNDA040zurErweite-
rung der Ausgänge
PROG =
DIP-Schalter zur Program-
mierung
ENCODER = elektronischer Endschalter
INPUT =
externeEingänge(Allgemein,
Öffnen, Schließen, Ing1
(PHOTO)
8-com(+24VDCAllgemein)
9-open(Öffnen)
10 - close (Schließen)
11 - photo (ing1)
ALT = ALT-Klemme
SAFE =
nur für Motoren mit mecha-
nischem Endschalter (bei
Motoren mit elektronischem
Endschalter „nicht angeschlos-
sen“ lassen)
LIMIT
SWITCH
= mechanischer Endanschlag
STOP =
STOP-Klemmefür8K2-Sicher-
heitsleiste oder OSE verwendet
5-Plus(+)Schaltleiste
6-Schaltleistensignal
7 - Minus GND (-)
IBT4N =
SteckverbinderfürIBT4N-
Schnittstelle (nicht mitgeliefert)
OXI =
Steckverbinder für den An-
schlussderFunkempfängermit
SM-Steckleiste(SMXI/OXI)
= Antenne
PE
= Erdanschluss
LINE =
Steckverbinder zum Anschluss
der dreiphasigen oder einphasi-
gen Versorgungsleitung
FUSES =
F1,F2,F3,F4:siehe„Techni-
sche Merkmale“
MOTOR = Motor
(+com)
(– GND)
