4 – Русский
ружи, необходимо закрепить короб на расстоянии до 2 см от
стены, чтобы соединительные кабели могли пройти позади блока
управления. NDA100 состоит из 4 втулок и защитного кожуха для
ввода кабеля в короб блока управления. Схема монтажа короба с
помощью данного комплекта (опционного) показана на рис. 2-C.
04. Теперь можно выполнить электрические подключения: см. главу 3.
Процедуры монтажа остальных устройств, входящих в систему авто-
матизации роллет/ворот, описаны в соответствующих руководствах
или инструкциях.

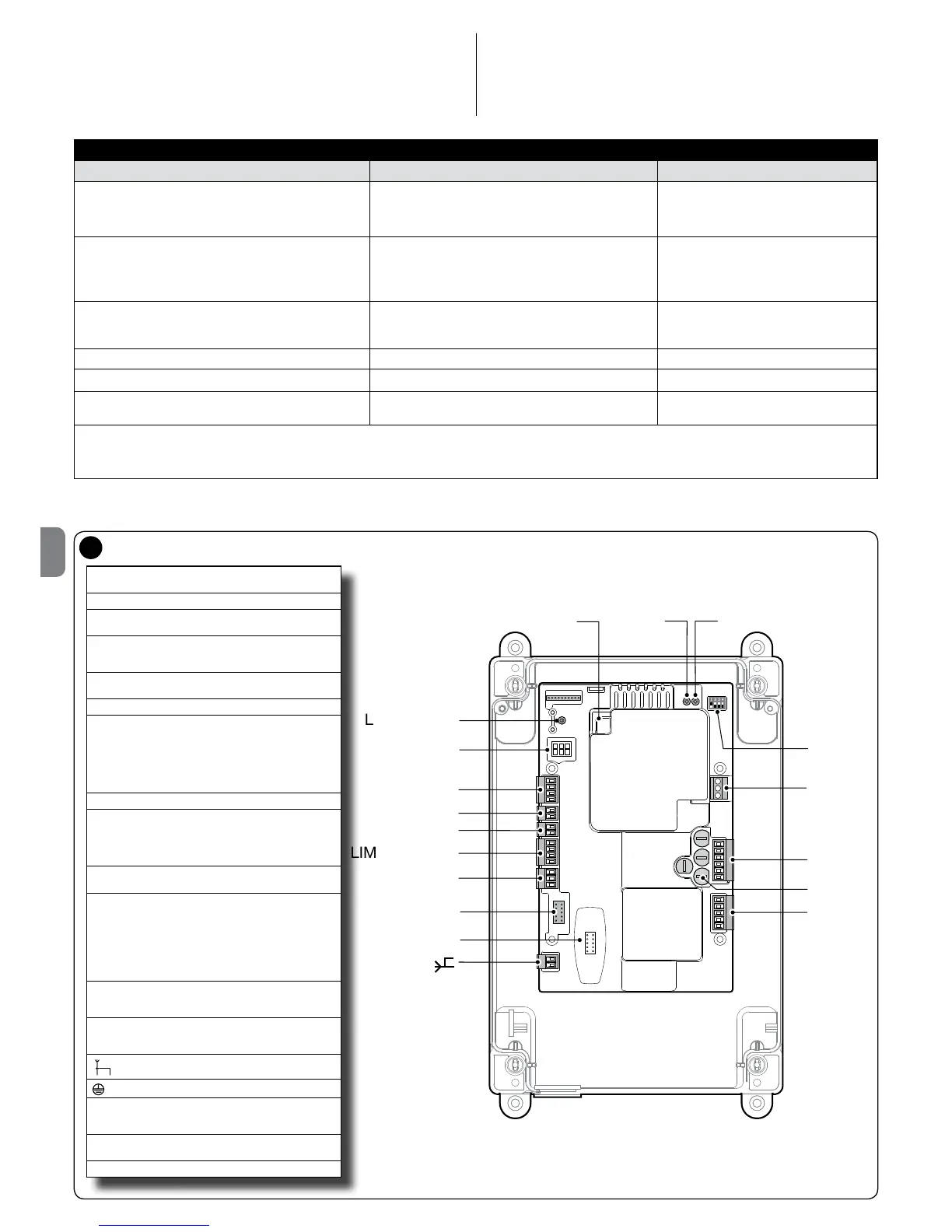

Таблица 1 - Технические характеристики электрических кабелей
Подсоединение Тип кабеля Максимально допустимая длина
Кабель ПИТАНИЯ БЛОКА УПРАВЛЕНИЯ
- трехфазный
- однофазный
4 x 1 мм
2
3 x 0,75 мм
2
5 м (прим. 1)
2 м (прим. 1)
Кабель ДВИГАТЕЛЯ Для мотор-редукторов Nice кабели продаются
как дополнительные приспособления.
При использовании других мотор-редукторов
уточняйте у изготовителей или поставщиков.
5-7-11 м
Кабель МИГАЮЩЕГО УСТРОЙСТВА с антенной 2 x 1 мм
2
(для мигающего устройства 230 В
переменного тока)
экранированный кабель типа RG58 (для антенны)
10 м
Кабель ФОТОЭЛЕМЕНТОВ 4 x 0,5 мм
2
10 м
Кабель запираемого на ключ ПЕРЕКЛЮЧАТЕЛЯ 2 кабеля 2 х 0,25 мм
2
10 м (прим. 2)
Кабель СПИРАЛЬНЫЙ для чувствительной кромки Спиральный кабель Nice доступен для заказа как
дополнительная принадлежность.
50 м
Примечание1. Если длина кабеля питания превышает максимально допустимые величины длины, следует использовать кабель с большим сечением.
Примечание2. Эти 2кабеля могут быть заменены одним 4х0,5мм
2
.
ВНИМАНИЕ! – Используемые кабели должны быть пригодны для условий в месте установки.
V WU
L1L2L3
MOTOR
LINE
PE
LED SAFETY
LED L2LED L1
OUT
FUSES
ALT
INPUT
SAFE
STOP
LIMIT SWITCH
IBT4N
OXI
ENCODER
PROG
A
LED SAFETY =
СВЕТОДИОД предохранитель-
ной цепи
LED L2 =
СВЕТОДИОД ОК (зеленый)
LED L1 =
Предупреждающий СВЕТОДИ-
ОД (красный)
OUT =
слот для вставки платы допол-
нительного устройства NDA040
расширения выходов
PROG =
DIP-переключатель для про-
граммирования
ENCODER =
электронный концевой датчик
INPUT =
внешние входы (Общий, Откры-
то, Закрыто, Вход1 (ФОТО)
8 - com (+24 В постоянного тока
общий)
9 - open (Открыто)
10 - close (Закрыто)
11 - photo (Вход1)
ALT =
клемма ALT
SAFE =
только для двигателей с механи-
ческими концевыми датчиками
(оставьте неподключенным
у двигателей с электронным
концевым датчиком)
LIMIT
SWITCH
=
механический концевой датчик
STOP =
клемма «STOP», используемая
для предохранительной кромки
8K2 или OSE
5 - положительный (+)
чувствительная кромка
6 - сигнал чувствительной
кромки
7 - отрицательный «земля» (−)
IBT4N =
разъем для интерфейса IBT4N
(не входящего в комплект
поставки)
OXI =
разъем для подключения
радиоприемников с гнездом SM
(SMXI/OXI)
=
антенна
PE
=
подключение заземления
LINE =
разъем для подключения трех-
фазной или однофазной линии
питания
FUSES =
F1, F2, F3, F4: см. «Технические
характеристики»
MOTOR =
двигатель
(+com)
(– GND)
