5 – Italiano
Italiano
2.3 - Installazione del supporto del trasmettitore
• Il supporto del trasmettitore deve essere installato su una parete verticale.
• Il trasmettitore deve essere installato in ambienti protetti. Non installarlo all’esterno
o in zone a rischio di intemperie.
• Il supporto del trasmettitore deve essere posizionato a 1,5m da terra, per poter
guardare il trasmettitore leggermente dall’alto.
• Prima di fissare il supporto del trasmettitore in modo definitivo, posizionare provvi-
soriamente il trasmettitore nel punto in cui verrà fissato il suo supporto e coman-
dare tutti gli automatismi, accertandosi che questi ricevano il comando inviato.
Attenzione! – La portata dei trasmettitori e la capacità di ricezione dei ricevitori
può essere fortemente influenzata da altri dispositivi (ad esempio: allarmi, radio-
cuffie, ecc.) che operano nella vostra zona e alla stessa frequenza. In questi casi,
il produttore non può offrire nessuna garanzia circa la reale portata dei propri di-
spositivi. Per ridurre questo rischio, non collocare il trasmettitore in prossimità di
strutture metalliche o direttamente a contatto con loro: queste possono ridurre la
portata. Anche le pile scariche possono ridurre la portata radio del 20, 30%.

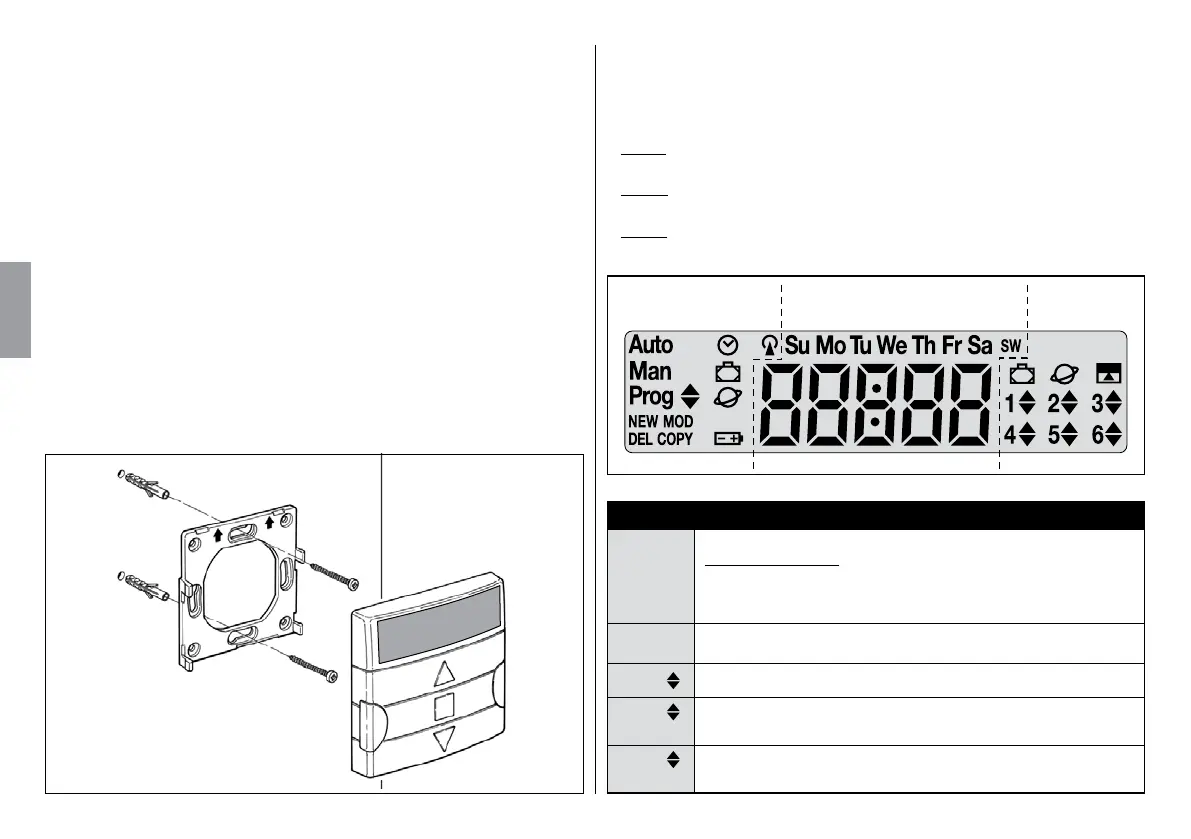

• Dopo aver verificato il corretto funzionamento del trasmettitore, fissare il suo sup-
porto in modo definitivo, utilizzando viti e tasselli come nella figura a lato.
3 - LE INDICAZIONI SUL DISPLAY E IL LORO
SIGNIFICATO
La seguente figura mostra tutte le indicazioni e i simboli che possono apparire sul
display del trasmettitore, in funzione dell’operazione in atto.
• Area 1: simboli che visualizzano i modi di funzionamento e le tipologie di program-
mazione.
• Area 2: simboli che visualizzano l’orologio settimanale, il valore dei parametri di
base ed eventuali messaggi di errore.
• Area 3: simboli che visualizzano i canali di trasmissione (chiamati anche “gruppi”)
e le “funzioni speciali” che sono state attivate negli eventi.
Area 1 Area 3Area 2
TABELLA A - Elenco dei simboli dell’Area 1
Auto
• Se la scritta lampeggia: indica che il display sta visualizzando la
“schermata principale” (capitolo 4). Si consiglia di partire da questa
schermata per effettuare qualsiasi operazione.
• Se la scritta è ferma: indica che il trasmettitore sta funzionando
in modo “Automatico” (capitolo 9 - B).
Man
Quando la scritta è ferma indica che il modo “Automatico” è stato
disattivato (capitolo 9 - D).
Prog
Indicano che è in programmazione un “evento” (capitolo 7).
Prog
NEW
Indicano che è in programmazione un “nuovo evento” (Procedu-
ra 6).
Prog
MOD
Indicano che è in programmazione la “modifica di un evento”
(Procedura 7).
