5.3.6 - Programmierungsschema

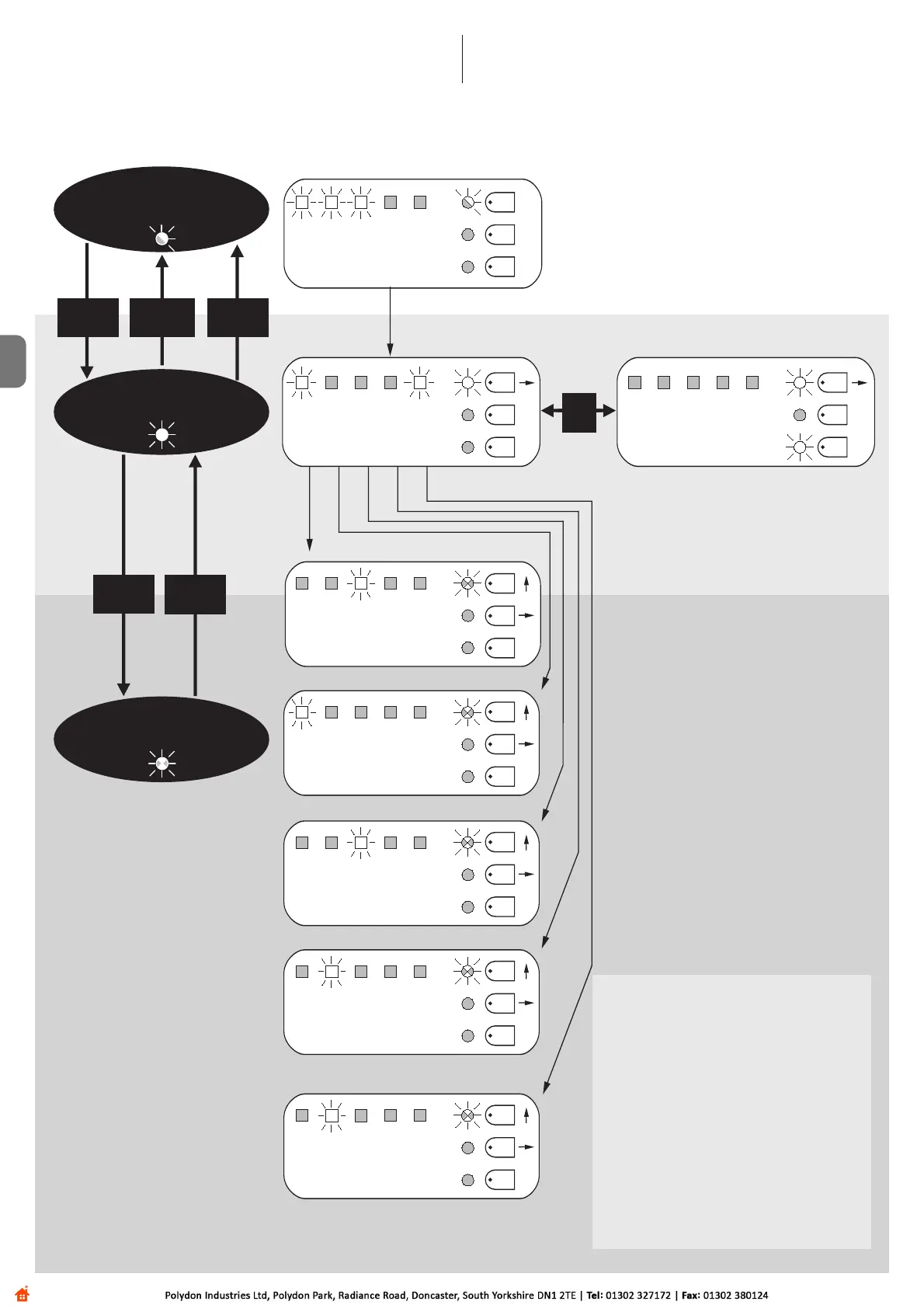

Auf der folgenden Abbildung ist das komplette Programmierungsschema der
Funktionen und der jeweiligen Parameter gezeigt. Auf dieser Abbildung sind
auch die ursprünglich eingegebenen Funktionen und Parameter bzw. die Funk-
tionen und Parameter angegeben, die nach einem vollständigen Löschen des
Speichers eingestellt sind.
STOP Foto Foto
1
Schrittbetrieb
AUX
Normalbetrieb
Led P1 Langsamblinken
Erste Stufe
Led P1 leuchtet fest
Zweite Stufe
Led P1 Schnellblinken
o.p.
Typ 1
o.p.
Typ 2
Nur Öffnung
Nur Schließung
Foto 2
alle Leuchtanzeigen aus · max. Stromaufnahme
P1+P2
3 Sek.lang
P1
3 Sek.lang
(nicht speichert)
P1+P2
3 Sek.lang
(
speichert
)
Automatische
Schließung
Wohnblockbetrieb
Vorwarnen
Zulauf nach Foto
Verzögerung
in Öffnung
On
Off
On
Off
HILFSEINGANG (*)
ENTLADEN
0 0,3 0,7
Sekunden
1,3 2
ANSPRECHVERMÖGEN STROMMESSUNG
123
Stufe
45
VERZÖGERUNG IN ÖFFNUNG
51020
%
30 40
51020
Sekunden
40 80
PAUSEZEIT
P1
P2
3 Sek.lang
P1
P1
P2
P3
P1
P2
P3
P1
P2
P3
P1
P2
P3
P1
P2
P3
P1
P2
P3
P2
P3
Codeschloss
Stand by - alles
Phototest
Stop durch resistiven
Widerstand
Schwere Tore
SCA proportional
P3
P1
P2
P3
(*)
T.Ö. Typ 1 Teilöffnung Typ 1,
Bewegung des oberen Flügels
[NO-Kontakt]
T.Ö. Typ 2 Teilöffnung Typ 2,
Bewegung beider Antriebe für
die Hälfte der Arbeitszeit
[NO-Kontakt]
Nur Öffnung öffnet ➔ Stopp ➔ öffnet ➔ Stopp...
[NO-Kontakt]
Nur Schließung schließt ➔ Stopp ➔ schließt ➔ Stopp...
[NO-Kontakt.]
Photo 2 als Photo 2 benutzt
[NC-Kontakt]
