IT
Italiano – 3
ELEMENTI DI COMANDO E COLLEGAMENTO

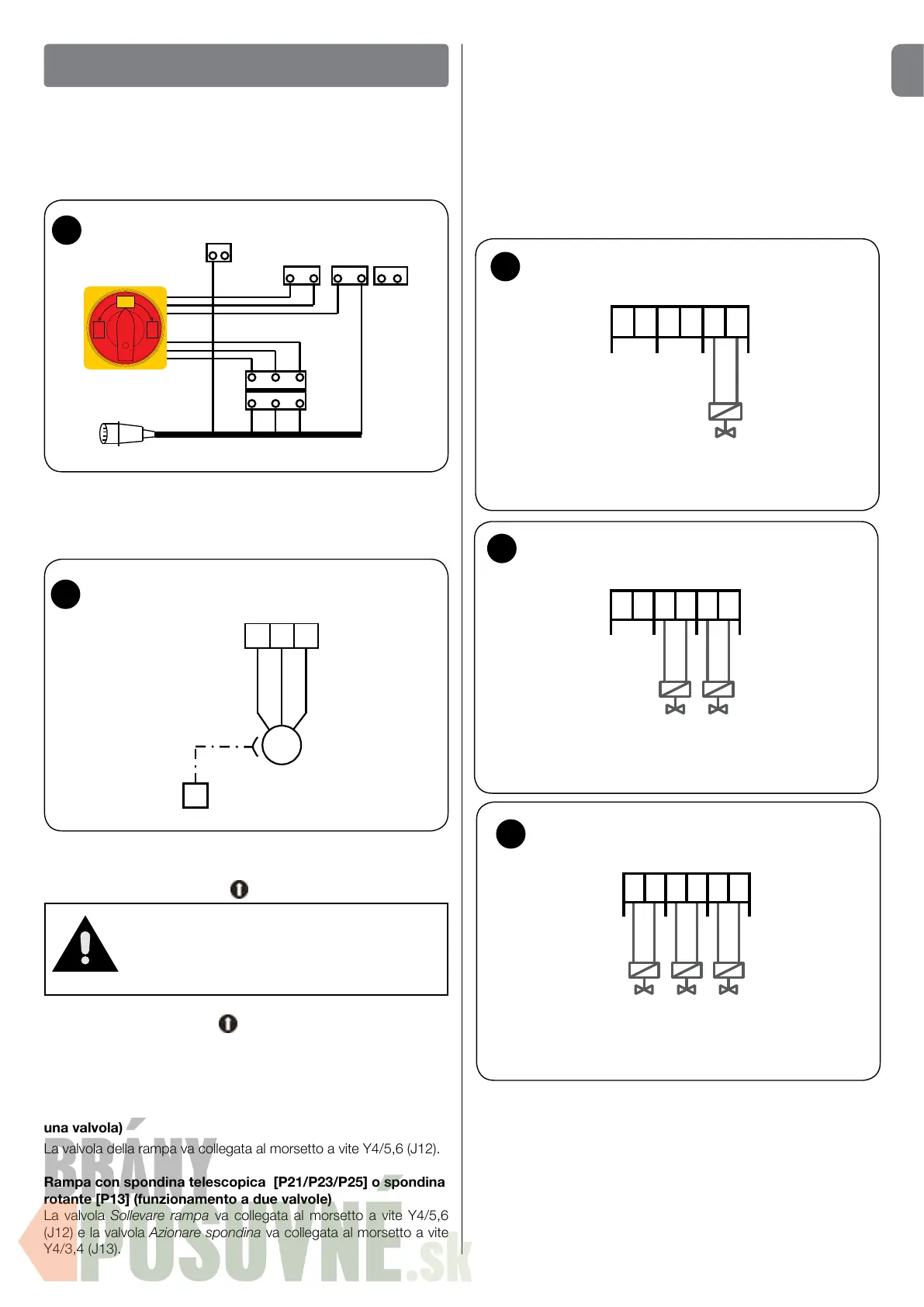

Collegamento rete UDL 2 - (g. 1)
Ai morsetti Y1a/L1,L2,L3, Y1c/N e PE è collegata una spina CEE
da 16A.
Il collegamento rete all'UDL 2 va effettuato tramite un interruttore
principale trifase, come richiesto dalla norma EN 1398.
Collegamento del motore idraulico (g. 2)
Il motore idraulico trifase va collegato ai morsetti Y2/U,V,W e PE.
Se il motoriduttore è dotato di un conduttore neutro, questo va
collegato al morsetto Y1c/N*.
Motore
U
V W
M
3~
PE
Y2
Collegamento motore idraulico
2
Controllo del senso di rotazione
Dopo aver collegato il motore idraulico, è necessario controllare il
senso di rotazione con il tasto
Rampa SU.
Attenzione!
Se alla centrale di comando UDL 2 sono collegati
degli interruttori opzionali (rivelatore veicolo,
cuneo ruota, barriera di protezione o abilitazione
porta), questi devono essere prima collegati nella
sequenza corretta!
Se una volta premuto il tasto
Rampa SU la rampa non si muove,
è necessario invertire il senso di rotazione del motore idraulico in
corrispondenza del morsetto Y2.
Collegamento delle valvole idrauliche (g. 3-5)
Rampa con spondina rotante [P11/P12] (funzionamento ad
una valvola)
La valvola della rampa va collegata al morsetto a vite Y4/5,6 (J12).
Rampa con spondina telescopica [P21/P23/P25] o spondina
rotante [P13] (funzionamento a due valvole)
La valvola Sollevare rampa va collegata al morsetto a vite Y4/5,6
(J12) e la valvola Azionare spondina va collegata al morsetto a vite
Y4/3,4 (J13).
1
Y1c
PE
L2L1 L3
Y1b
Y1a
Linea di alimentazione spina CEE 16A
0
I
ON
0
OFF
L2L1 L3
L2L1
N
N
L3
L2
Test
ingresso
Collegamento interruttore principale
Rampa con spondina telescopica [P31/P32/P33]
(funzionamento a tre valvole)
La valvola Sollevare rampa va collegata al morsetto a vite Y4/5,6
(J12), la valvola Estrarre spondina va collegata al morsetto a vite
Y4/3,4 (J13) e la valvola Rientro spondina al morsetto Y4/1,2 (J14).
Programma test [tSt]
In modalità programmazione, premendo il tasto sul coperchio, è
possibile comandare la valvola corrispondente (1-3) o azionare la
funzione motore ON/OFF.
Vedere anche PROGRAMMAZIONE BASE in seguito.
3
Valvola
Rampa
Y4
1
J14
2 3
J13
4 5
J12
6
Collegamento valvola - rampa
Valvola
azionare
spondina
Y4
1
J14
2 3
J13
4 5
J12
6
Valvola
sollevare
rampa
Collegamento valvole - doppio
4
5
Y4
1
J14
2 3
J13
4 5
J12
6
Valvola
Sollevare
rampa
Valvola
Estrarre
spondina
Valvola
Rientro
spondina
Collegamento valvole - triplo
Allacciamento ferrite al cavo di collegamento
motore (g. 6-11)
Al cavo di collegamento motore è necessario allacciare una
FERRITE.
Per questo inserire nella ferrite tre li neri - come illustrato in gura,
avvolgerli una volta intorni alla ferrite e procedere con il collegamento.
(Nella ferrite si trovano ora 6 li!)
