4 – Italiano
IT

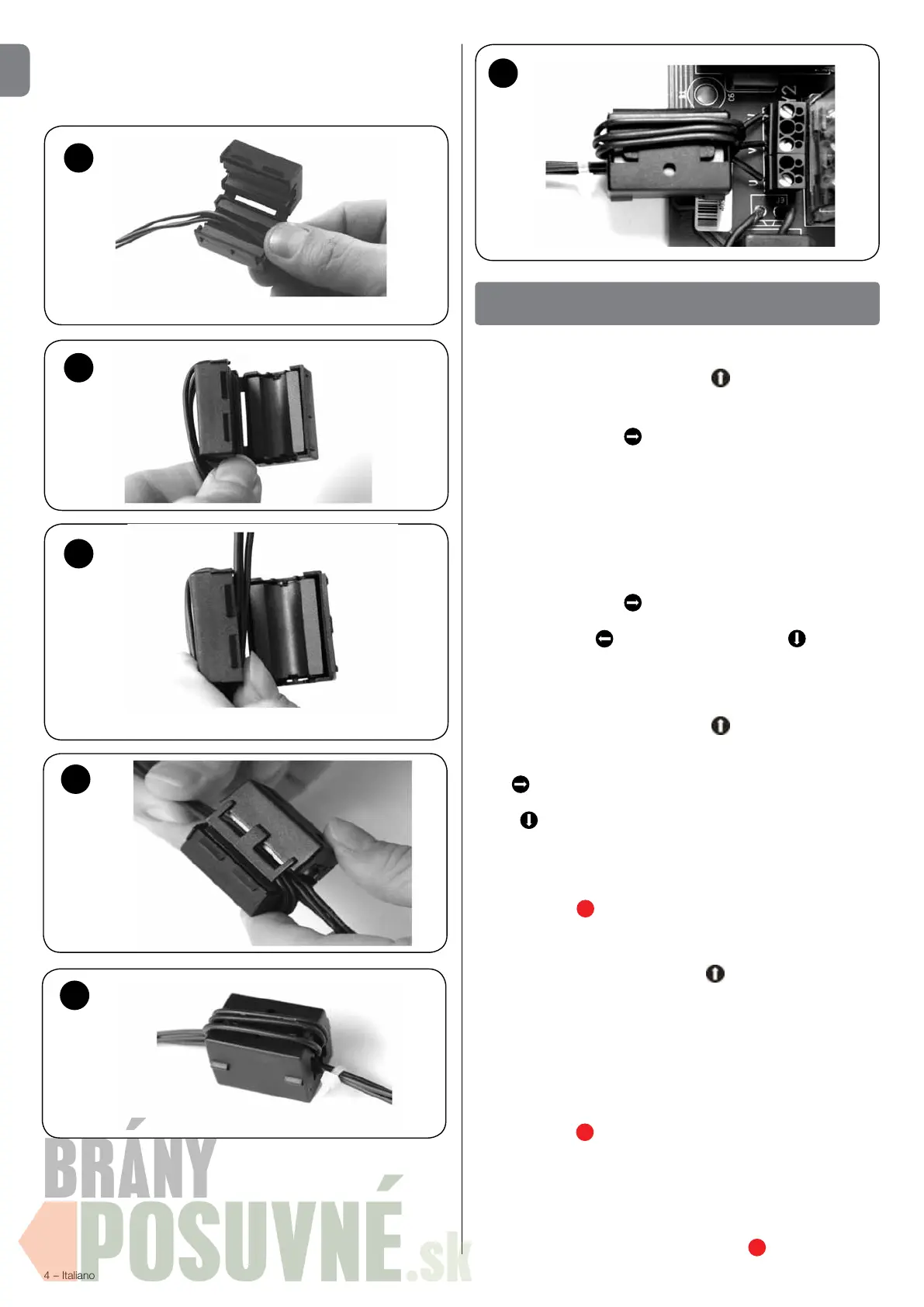

Far passare il cavo PE accanto alla ferrite, SENZA attraversarla!
Collegare i li ai morsetti del motore U V W e PE.
Dietro la ferrite, ssare i li con una fascetta per cablaggio.
DESCRIZIONE DEL FUNZIONAMENTO
Comando della rampa con spondina telescopica e
abbassamento automatico [P21/P23/P31]
Con il pulsante integrato nel coperchio
(Rampa SU) si solleva la
rampa di carico in modalità uomo presente.
Una volta identicata la posizione ottimale, si rilascia il tasto ed entro 2
secondi si aziona il tasto
(estrarre spondina).
Una volta estratta la spondina, si rilascia il tasto e la rampa si
abbassa automaticamente sul bordo di carico del veicolo di trasporto
agganciato (posizione ottante).
Comando della rampa con spondina telescopica e abbassamento
forzato [P32]
Con il pulsante integrato nel coperchio (Rampa SU) si solleva la
rampa di carico in modalità uomo presente.
Una volta identicata la posizione ottimale, si rilascia il tasto ed entro 2
secondi si aziona il tasto
(estrazione spondina).
Una volta estratta la spondina, per abbassare la rampa, si preme
brevemente il tasto
(rientro spondina) o il tasto
(abbassare
rampa), così la rampa si abbassa no al bordo di carico del veicolo
di trasporto agganciato (posizione ottante).
Comando della rampa con spondina telescopica in modalità
uomo presente [P33]
Con il pulsante integrato nel coperchio
(Rampa SU) si solleva la
rampa di carico in modalità uomo presente.
Una volta identicata la posizione ottimale, si rilascia il tasto e con il
tasto
(estrarre spondina) si comanda la spondina.
Una volta estratta la spondina, per abbassare la rampa, si preme
il tasto
(abbassare rampa); in questo modo la rampa di carico
si abbassa in modalità uomo presente no al bordo di carico del
camion agganciato.
Con l'interruttore di posizione ottante si attiva la funzione posizione ottante.
Per far rientrare la rampa di carico basta azionare il tasto
AUTORETURN
R
.
La rampa ritorna automaticamente in posizione di riposo.
Comando della rampa con spondina rotante [P11- P12]
Con il pulsante integrato nel coperchio
(Rampa SU) si solleva la
rampa di carico in modalità uomo presente.
Nella posizione nale superiore si apre la spondina rotante.
Completata l‘apertura della spondina rotante, rilasciare il pulsante.
Ora la rampa di carico si abbassa automaticamente no al bordo di
carico del veicolo di trasporto agganciato (posizione ottante).
Ritorno della rampa con spondina rotante e/o telescopica [P11 - P32]
Per il ritorno della rampa di carico si preme sempre il tasto
AUTORETURN
R
; nella rampa con spondina telescopica il rientro
è automatico, mentre nella rampa con spondina rotante il rientro
può avvenire sia in automatico (P11), sia in modalità uomo presente
(P1/P11).
Per il rientro automatico in posizione di riposo si deve premere
brevemente il tasto AUTORETURN, per il rientro manuale si deve
tenere premuto il tasto AUTORETURN per almeno 3 secondi.
Una volta rilasciato il tasto AUTORETURN
R
, la rampa ritorna
6
8
7
9
10
11
