Polskie – 3
PL

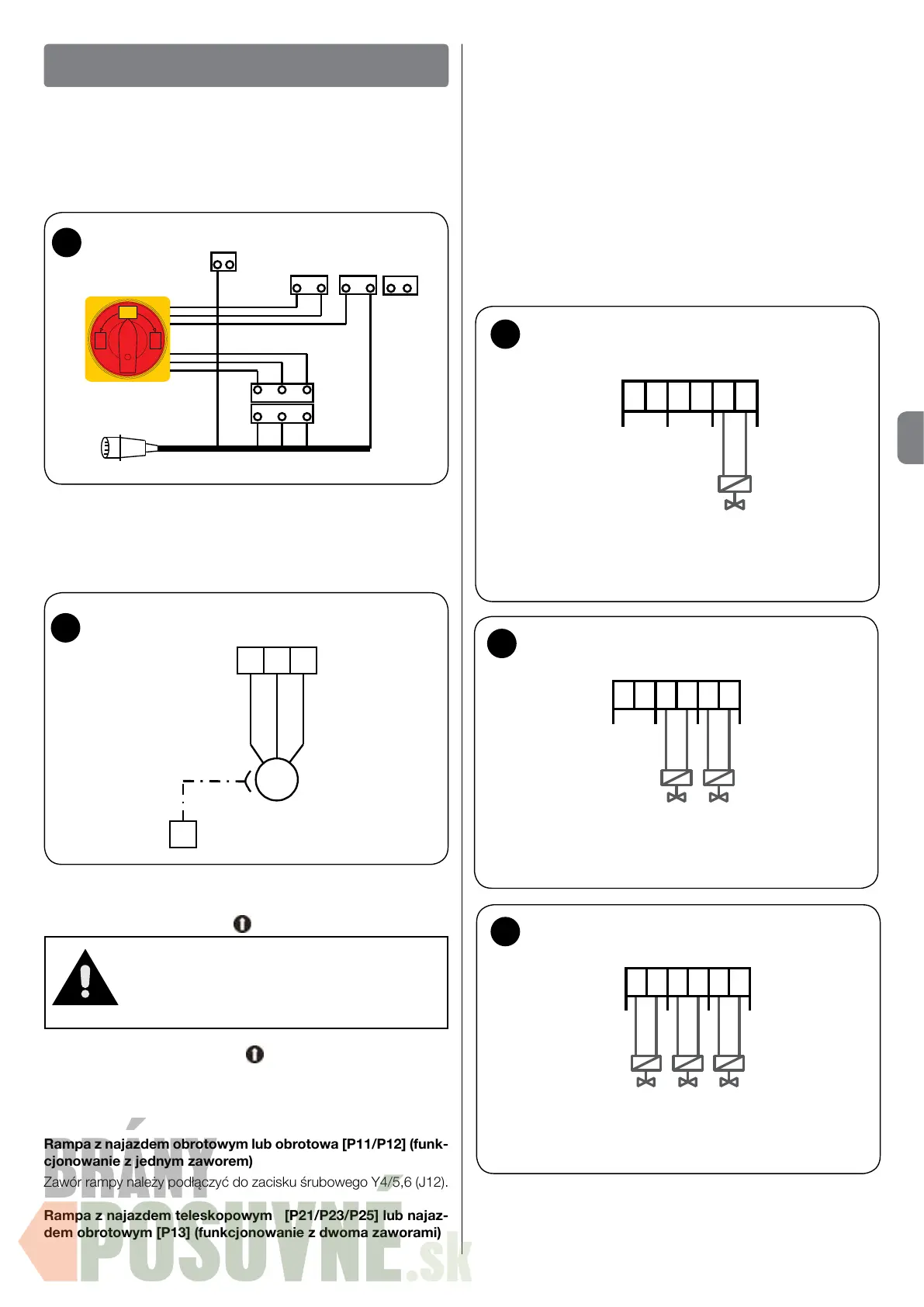

ELEMENTY STEROWNICZE I POŁĄCZENIA
Połączenie sieciowe UDL 2 (rys. 1)
Do zacisków Y1a/L1, L2, L3 Y1c/N oraz PE jest podłączona wtycz-
ka CEE 16A.
Należy podłączyć Centralę UDL 2 do sieci za pomocą trójfazowego
wyłącznika głównego, zgodnie z wymogami określonymi w normie
EN 1398.
Podłączenie silnika hydraulicznego (rys. 2)
Trójfazowy silnik hydrauliczny należy podłączyć do zacisków Y2/U,
V, W i PE.
Jeżeli motoreduktor posiada przewód neutralny, należy go podłą-
czyć do zacisku Y1c/N*.
Silnik
U
V W
M
3~
PE
Y2
Podłączenie silnika hydraulicznego
2
Kontrola kierunku obrotów
Po podłączeniu silnika hydraulicznego, należy sprawdzić kierunek
obrotów za pomocą przycisku
Rampa DO GÓRY.
Uwaga!
Jeżeli do centrali sterowniczej UDL 2 podłączone
przełączniki opcjonalne (detektor pojazdów,
klin pod koła, bariera ochronna lub aktywacja bra-
my), należy je najpierw podłączyć w prawidłowej
kolejności!
Jeżeli, po naciśnięciu przycisku Rampa DO GÓRY, rampa się
nie przesuwa, należy zmienić kierunek obrotów silnika hydrauliczne-
go za pomocą zacisku Y2.
Podłączenie zaworów hydraulicznych (rys. 3-5)
Rampa z najazdem obrotowym lub obrotowa [P11/P12] (funk-
cjonowanie z jednym zaworem)
Zawór rampy należy podłączyć do zacisku śrubowego Y4/5,6 (J12).
Rampa z najazdem teleskopowym [P21/P23/P25] lub najaz-
dem obrotowym [P13] (funkcjonowanie z dwoma zaworami)
1
Y1c
PE
L 2L 1 L3
Y1b
Y1a
Linia zasilania CEE 16A CEE 16A
0
I
ON
0
OFF
L 2L 1 L3
L 2L 1
N
N
L 3
L 2
Test
wejścia
Podłączenie wyłącznika głównego
Zawór Podnoszenie rampy należy podłączyć do zacisku śrubowego
Y4/5,6 (J12), a zawór Włączanie najazdu należy podłączyć do zaci-
sku śrubowego Y4/3,4 (J13).
Rampa z najazdem teleskopowym [P31/P32/P33] (funkcjono-
wanie z trzema zaworami)
Zawór Podnoszenie rampy należy podłączyć do zacisku śrubowego
Y4/5,6 (J12), zawór Wysuwanie najazdu należy podłączyć do zaci-
sku śrubowego Y4/3,4 (J13), a zawór Składanie najazdu do zacisku
Y4/1,2 (J14).
Program testowy [tSt]
W trybie programowania, naciśnięcie przycisku na pokrywie umożliwia
sterowanie odpowiednim zaworem (1-3) lub włączanie/wyłączanie silnika.
Patrz również PROGRAMOWANIE PODSTAWOWE omówione w
dalszej części.
3


Podłączenie zawór - rampa
Zawór
najazdu
Zawór
podnoszenia
rampy
Podłączenie zaworów - podwójne
4
5







ł

Podłączenie zaworów - potrójne
Zakładanie ferrytu na kabel połączeniowy sil-
nika (rys. 6-11)
Do kabla połączeniowego silnika należy podłączyć FERRYT.
