4 – Polskie
PL

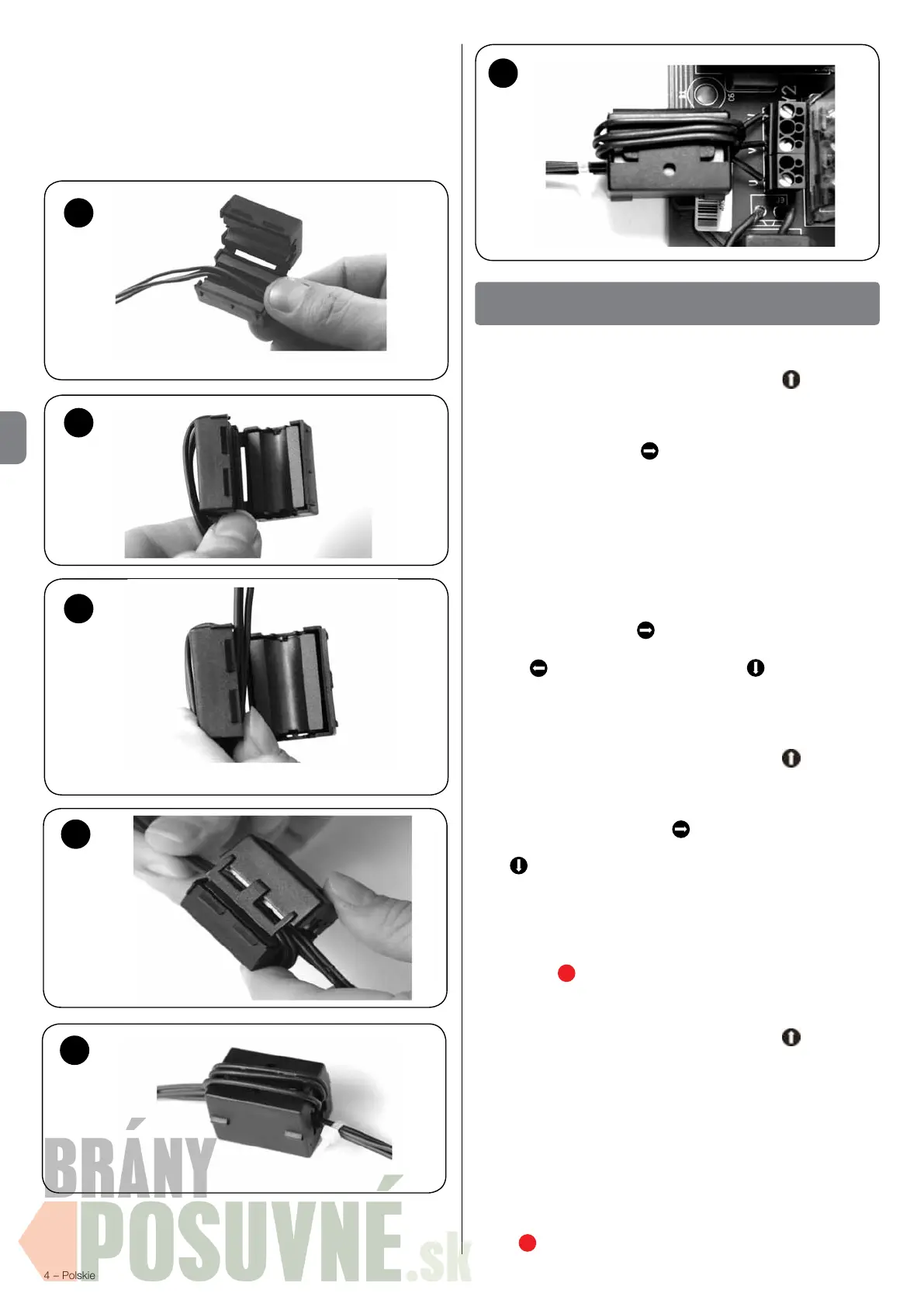

W tym celu należy włożyć do ferrytu trzy czarne przewody - jak
przedstawiono na rysunku, owinąć je raz wokół ferrytu i wykonać
połączenie. (W ferrycie znajduje się 6 przewodów!)
Przełożyć kabel PE obok ferrytu bez przekładania przez ferryt!
Podłączyć przewody z zaciskami silnika U V W i PE.
Za ferrytem, przymocować przewody przy użyciu opaski do kabli.
OPIS FUNKCJONOWANIA
Sterowanie rampą z najazdem teleskopowym i automatycz-
nym opuszczaniem [P21/P23/P31]
Za pomocą przycisku wbudowanego w pokrywę
(Rampa DO
GÓRY), należy podnieść rampę załadunkową w trybie manualnym z
przytrzymaniem przycisku.
Po określeniu optymalnej pozycji, należy zwolnić przycisk i w ciągu 2
sekund nacisnąć przycisk
(wysuwanie najazdu).
Po wysunięciu najazdu należy zwolnić przycisk i rampa automatycz-
nie obniży się na wysokość załadunkową przystawionego pojazdu
transportowego (pozycja przechylna).
Sterowanie rampą z najazdem teleskopowym i wymuszonym opusz-
czaniem [P32]
Za pomocą przycisku wbudowanego w pokrywę (Rampa DO
GÓRY), należy podnieść rampę załadunkową w trybie manualnym
z przytrzymaniem przycisku.
Po określeniu optymalnej pozycji należy zwolnić przycisk i w ciągu 2
sekund nacisnąć przycisk
(wysuwanie najazdu).
Po wysunięciu najazdu, aby opuścić rampę, należy na krótko nacisnąć
przycisk
(składanie najazdu) lub przycisk (opuszczanie ram-
py); w ten sposób rampa zostaje opuszczona na wysokość załadunko-
wą przystawionego pojazdu transportowego (pozycja przechylna).
Sterowanie rampą z najazdem teleskopowym w trybie manu-
alnym z przytrzymaniem przycisku [P33]
Za pomocą przycisku wbudowanego w pokrywę
(Rampa DO
GÓRY), należy podnieść rampę załadunkową w trybie manualnym z
przytrzymaniem przycisku.
Po określeniu pozycji optymalnej, należy zwolnić przycisk i sterować
najazdem przy użyciu przycisku
(wysuwanie najazdu).
Po wysunięciu najazdu, aby obniżyć rampę, należy nacisnąć przy-
cisk
(opuszczanie rampy); w ten sposób rampa załadunkowa
zostaje opuszczona w trybie manualnym do wysokości załadunko-
wej przystawionej ciężarówki.
Za pomocą przełącznika pozycji przechylnej można włączyć funkcję po-
zycji przechylnej.
Aby wsunąć rampę załadunkową, wystarczy nacisnąć przycisk AU-
TORETURN
R
.
Rampa powróci automatycznie do pozycji spoczynkowej.
Sterowanie rampą z najazdem obrotowym [P11 - P12]
Za pomocą przycisku wbudowanego w pokrywę
(Rampa DO
GÓRY) należy podnieść rampę załadunkową w trybie manualnym z
przytrzymaniem przycisku.
Najazd obrotowy otwiera się w pozycji końcowej górnej.
Po otwarciu najazdu obrotowego, należy zwolnić przycisk.
Teraz nastąpi automatyczne opuszczenie rampy załadunkowej aż
do krawędzi załadunkowej przystawionego pojazdu transportowego
(pozycja przechylna).
Powrót rampy z najazdem obrotowym i/lub teleskopowym [P11
- P32]
Aby złożyć rampę załadunkową, należy nacisnąć przycisk AUTORE-
TURN
R
; w przypadku ramp z najazdem teleskopowym, składa-
6
8
7
9
10
11
