Collegamento SEMAFORO ESTERNO - [opzione 4 (o4)] - g. 16
Al morsetto Y3/12 (J24) viene collegato il semaforo rosso, al
morsetto Y3/13 (J24) il semaforo verde e al morsetto Y3/11 (J24) il
conduttore N comune.
14
Barriera di
protezione
(
contatto
di chiusura
)
Y6
J25
87
6
5
J23
4
3
J21
21
S
-
+S
-+
Barriera di
protezione
(Sensore)
Y6
J25
87
6
5
J23
4
3
J21
21
S
-
+S
-+
S-
+
Collegamento - barriera di protezione
Collegamento sensore di posizione rampe di carico
(software speciale) - g. 15
Se si utilizza un microinterruttore (contatto di chiusura) i morsetti
Y6/4 (J23 +) e Y6/6 (J23 S) producono una resistenza di 8,2 kOhm.
Il microinterruttore (contatto di chiusura) viene collegato ai morsetti
Y6/5 (J23 -) e Y6/6 (J23 S). Se si utilizza un sensore di posizione, è
necessario rimuovere il ponte tra i morsetti Y6/5,6!
15
Collegamento - sensore di posizione
contatto di chiusura
Sensore di
posizione
(Contatto di
chiusura)
Y6
J25
87
6
5
J23
4
3
J21
21
S
-
+S
-+
16
Semaforo
rosso/verde
Esterno
Y3
J30
6 7 8 9
J9
10 11
J24
12 13
verde
rosso
230V

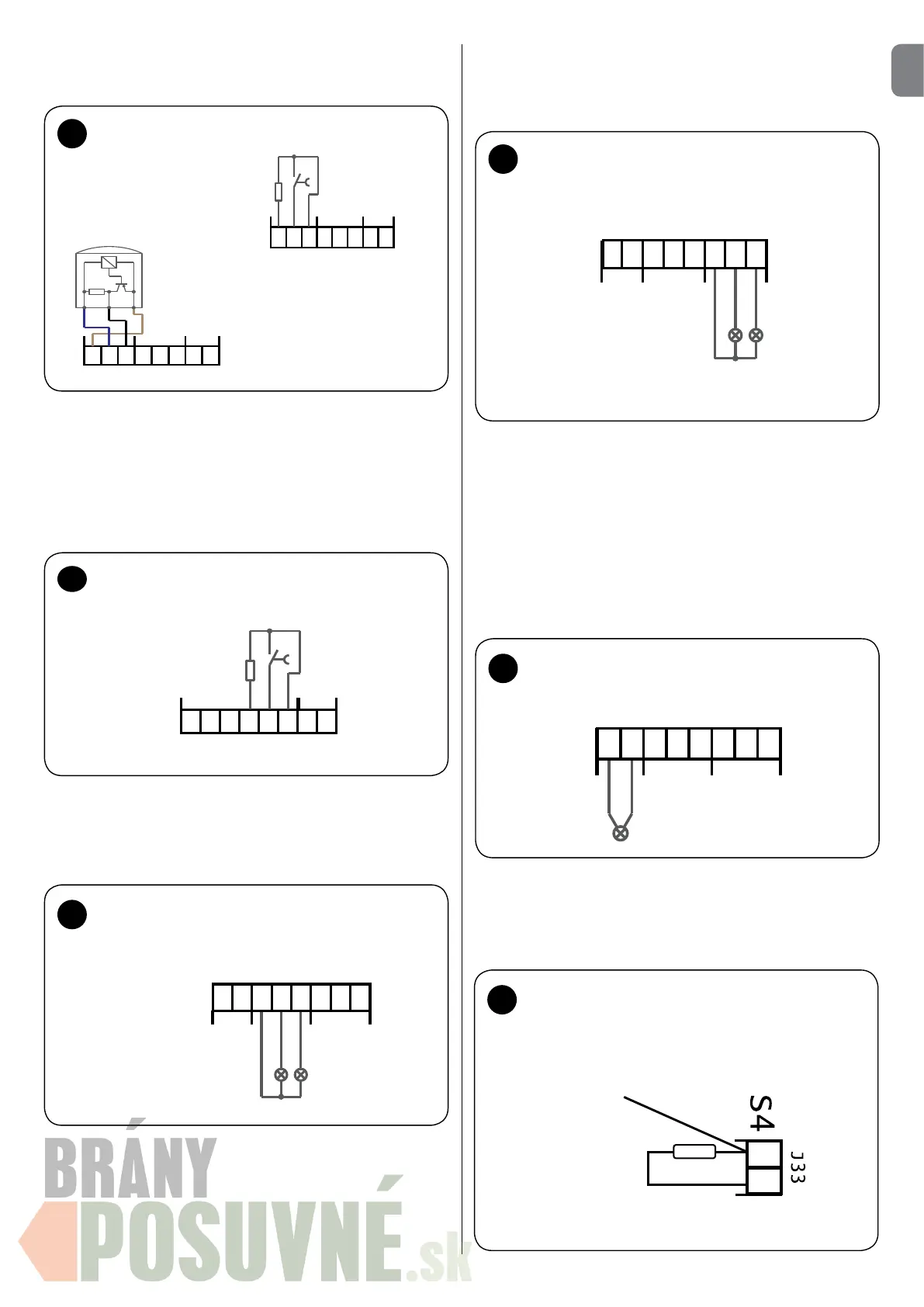

Collegamento - semaforo ROSSO /
VERDE esterno
Collegamento SEMAFORO INTERNO - [opzione 5 (o5)] - g. 17
Al morsetto Y3/9 (J9) viene collegato il semaforo rosso, al morsetto
Y3/10 (J9) il semaforo verde e al morsetto Y3/8 (J9) il conduttore N
comune.
17
Collegamento - semaforo ROSSO /
VERDE interno
Semaforo
rosso/verde
Interno
Y3
J30
6 7 8 9
J9
10 11
J24
12 13
verde
rosso
230V
Collegamento riettore rampa di carico (docklight) - [opzione
6 (o6)] - g. 18
Se l'opzione (o6 ) è selezionata e il riettore della rampa di carico è
montato, durante lo spostamento della rampa il riettore si accende
e si spegne di nuovo quando la rampa ritorna in posizione di riposo.
Il riettore per la rampa di carico può essere collegato ai morsetti
Y3/6,7 (J30).
ATTENZIONE - max. 500W !!!
Collegamento fusibile esterno 6,3 AT per docklight o
SEMAFORO / interno/ esterno g. 19
18
Collegamento - riettore rampa di
carico
Riflettore
rampa di carico
Y3
J30
6 7 8 9
J9
10 11
J24
12 13
Ai morsetti S4 (J33) può essere collegato un fusibile esterno 6,3 AT
per semaforo o docklight.
Collegamento sirena - [opzione 7 (o7)]
Se nel modulo PEEP è selezionata l'opzione (o7), in caso di errore
19
Collegamento - fusibile 6,3 AT per
docklight/semaforo
interno/esterno
4
5
Motore tubo
Fusibile
6,3 AT
Se si utilizza un sensore elettronico, il lo marrone del sensore (+)
viene collegato al morsetto Y6/1 (J21 +), il lo blu (-) al morsetto Y6/2
(J21 -) e il lo per cablaggi nero (S) al morsetto Y6/3 (J21 S).
