14 Guide pas à pas pour l’Unidrive M400
Édition : 2

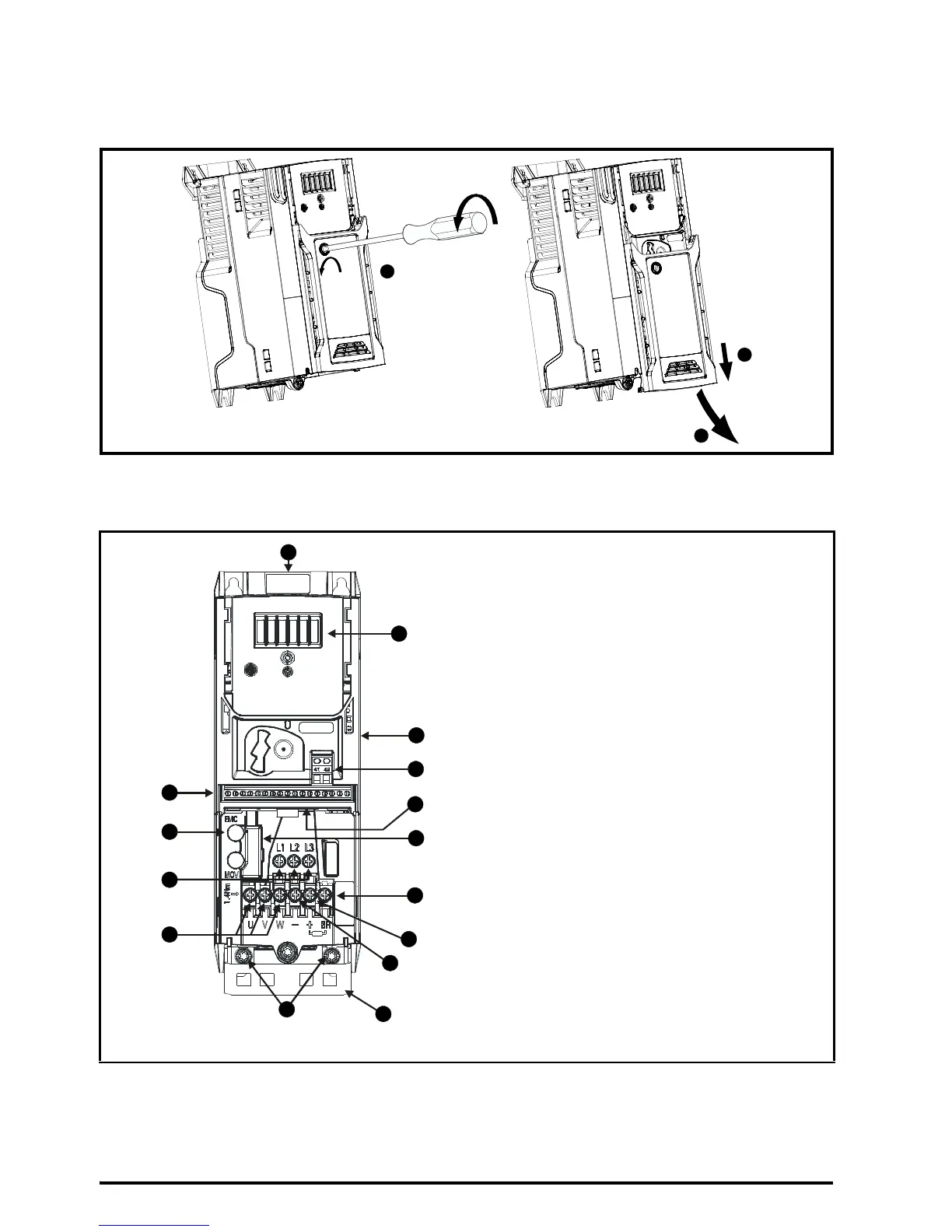

ÉTAPE 6 : Démontage du capot
1. À l’aide d’un tournevis plat, faire tourner le clip de fixation du capot d’environ 30° dans le sens anti-horaire.
2. Faire glisser le capot vers le bas.
3. Retirer le capot dans le sens indiqué.
ÉTAPE 7 : Identification des composants du variateur
Figure 7-1 Schéma de localisation (taille 2 illustrée)
Légende
1. Étiquette de valeurs nominales (sur le côté du
variateur)
2. Étiquette d'identification
3. Connexion du module optionnel
4. Connexions relais
5. Raccordements de contrôle
6. Borne de freinage
7. Vis du filtre CEM interne*
8. Bus DC +
9. Bus DC -
10. Raccordements au moteur
11. Raccordement de l'alimentation AC
12. Raccordements à la terre
13. Connexions STO (Safe Torque Off, Absence
sûre du couple)
14. Étrier de mise à la terre à visser sur les
bornes de terre (12).
15. Emplacement pour clavier à écran LCD
optionnel
* Avant de retirer la vis, consulter la section 4.7 du
Guide d’installation - Puissance.
