16 Guide pas à pas pour lUnidrive M400
Édition : 2
ÉTAPE 9 : Câblage du variateur
Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 00.005 réglé sur AV) qui est un
contrôle de fréquence via l’entrée analogique 1 (0 à 10 V) ou l’entrée analogique 2 (0 à 10 V) sélectionnable à l’aide
de la borne 14.

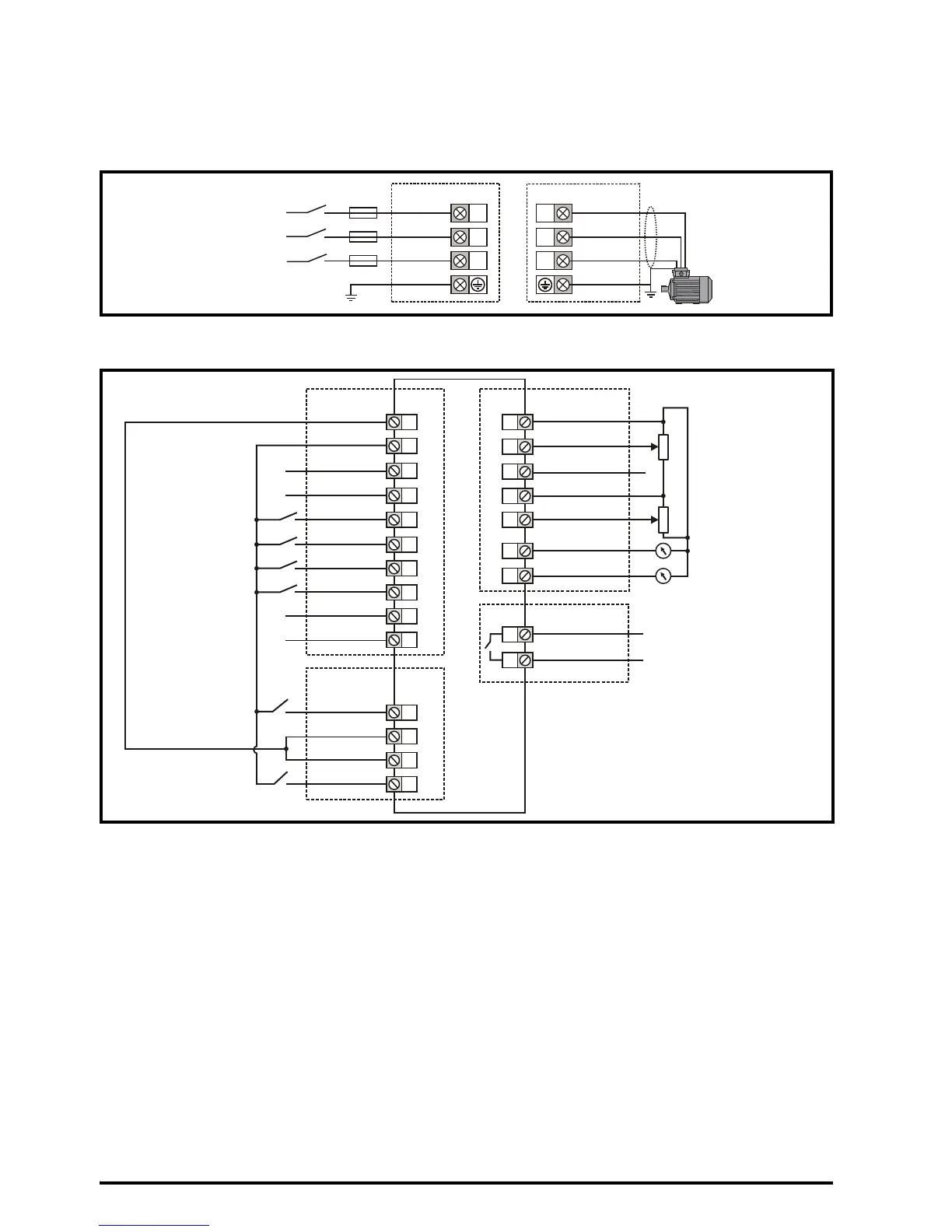

Figure 9-1 Raccordements des bornes de puissance
* En monophasé, l’alimentation doit être raccordée à L1 et L3.
Figure 9-2 Raccordements des bornes de contrôle de l’Unidrive M400
** L’Unidrive M400 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11 n’est pas
affectée.
*** 250 Vac maximum (UL classe 1).
Consulter la section 4.4 du Guide de mise en service rapide pour des informations complémentaires et les
schémas de câblage des autres configurations proposées.
Une résistance de freinage externe peut être utilisée, si nécessaire. Consulter la section 4.5.1 du Guide
d’installation - Puissance pour de plus amples informations.
ÉTAPE 10 : Mise sous tension du variateur
S’assurer que le signal de déverrouillage du variateur n’est pas activé (les bornes 31 et 34 sont ouvertes).
S’assurer que le signal de marche n’est pas activé, les bornes 12 et 13 sont ouvertes.
S’assurer que le moteur est raccordé au variateur.
S’assurer que le raccordement du moteur (Δ ou Y) est correct.
L1
L2
L3
Alimentation AC
monophasée
*/
triphasée
U
V
W
Alimentation AC Moteur
9
10
11
12
24 V utilisateur
Entrée logique 7
Entrée logique 6
0 V
13
Entrée logique 5
14
Entrée logique 4
E/S logiques
1
2
3
E/S analogiques
0 V
Entrée analogique 2
41
42
Variateur prêt
Relais***
6
Entrée logique 3
15
E/S logique 2
16
E/S logique 1
7
8
10 V utilisateur
Sortie analogique 2
Fréquence Nulle
Marche avant
Marche arrière
Marche par
impulsions avant
Sélection entrée
analogique 1 / entrée
analogique 2
17
24 V utilisateur
32
31
34
STO1
33
0 V ST01
Déverrouillage
utilisateur 1 /
Entrée STO 1
Absence sûre du couple
(Safe Torque Off)
4
Sortie analogique 1
5
Entrée analogique 1-
Référence
fréquence 1
Sortie fréquence
Sortie courant actif
Non affecté**
Déverrouillage
utilisateur 2 /
Entrée STO 2
Référence
fréquence 2
0 V ST02
STO2
Entrée analogique 1+
