30 Guida dettagliata a Unidrive M400
Versione numero: 2

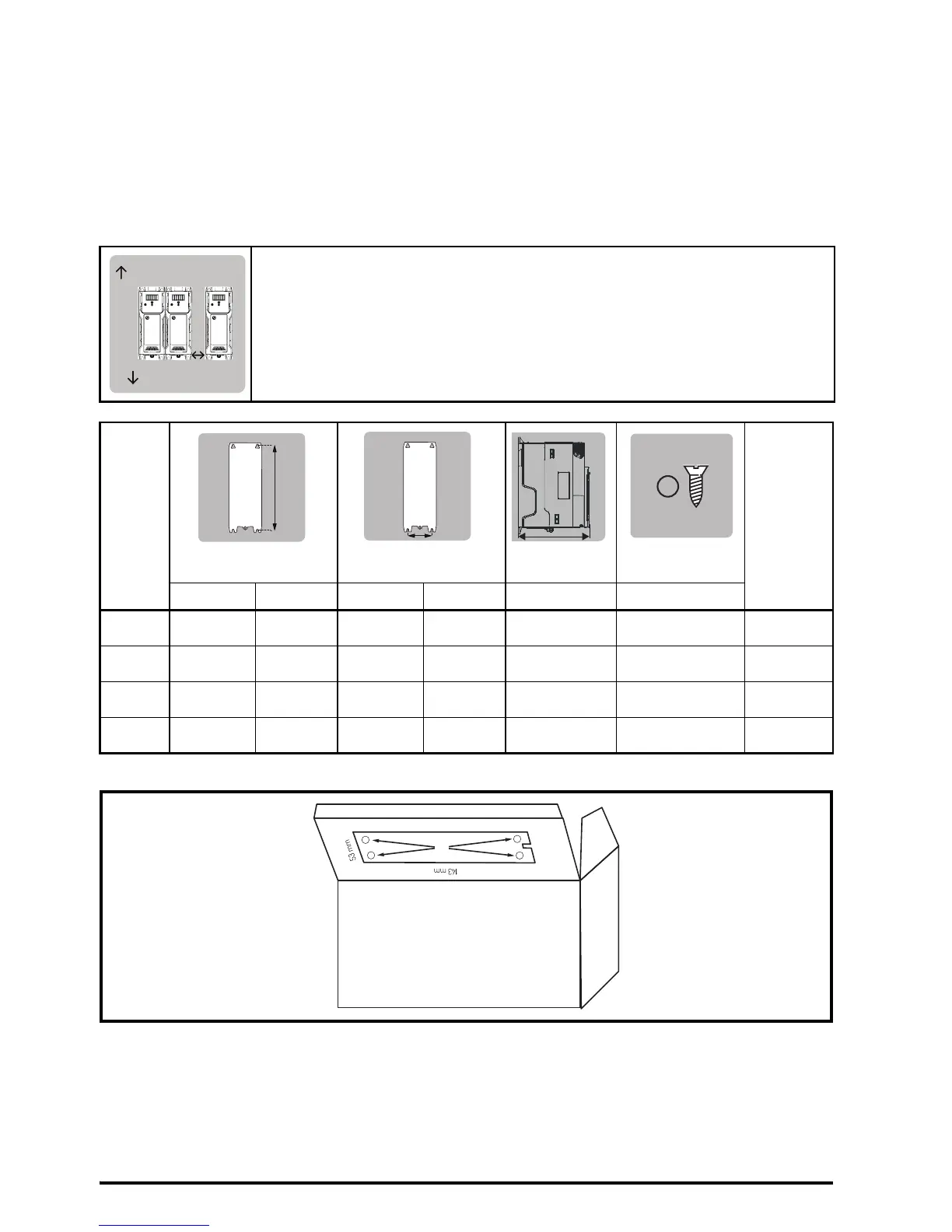

FASE 3: Installare l'azionamento
Range di valori della temperatura ambientale di esercizio:
da 20 °C a 60 °C.
A temperature ambiente > 40 °C, potrebbe rendersi necessario un declassamento della corrente di uscita.
Fare riferimento alla Guida ai collegamenti elettrici (sezione 5.1). Per gli impianti classificati UL la temperatura
ambiente massima consentita è 50 °C, con il declassamento specificato.
Gli azionamenti possono essere installati a pannello, lasciando uno spazio di 0mm fra di essi. Sopra e sotto
l'azionamento è necessario prevedere uno spazio libero di 100 mm minimo. Per informazioni sul declassamento
in corrente per distanze minime ridotte fare riferimento alla sezione 3.4 della Guida ai collegamenti elettrici.
Una dima di foratura per il fissaggio a parete è inclusa nell'imballo dell'azionamento (vedi sotto).
FASE 4: Installare la staffa di messa a terra cavi
La staffa di messa a terra cavi facilita la disposizione ordinata dei cavi dopo che sono stati collegati all'azionamento.
Questa staffa serve per bloccare lo schermo dei cavi e quindi facilitare la conformità EMC (vedi Figura 7-1).
Taglia
Peso
HWDØ
Montaggio Larghezza Montaggio Larghezza Larghezza Diametro
1 143 mm 160 mm 53 mm 75 mm 130 mm 5 mm 0,75 kg
2 194 mm 205 mm 55 mm 75 mm 150 mm 5 mm 1,3 kg
3 215 mm 226 mm 70,7 mm 90 mm 160 mm 5 mm 1,5 kg
4 265 mm 277 mm 86 mm 115mm 175mm 6mm 3,13kg
L'azionamento può essere fissato a una piastra di supporto posteriore mediante viti,
oppure montato su una guida DIN (solo taglie 1 e 2). Se si sceglie di montarlo su una
guida, fissarlo alla piastra di supporto con 2 viti.
