Unidrive M400 Guía detallada 43
Edición: 2
English Français Deutsch Italiano
Español
PASO 9: Cableado del accionamiento
El diagrama de cableado es para la configuración por defecto del accionamiento (Pr 00.005 ajustado en AV), cuya
frecuencia se controla mediante Entrada analógica 1 (0 -10 V) o Entrada analógica 2 (0-10 V), seleccionada por el
terminal 14.

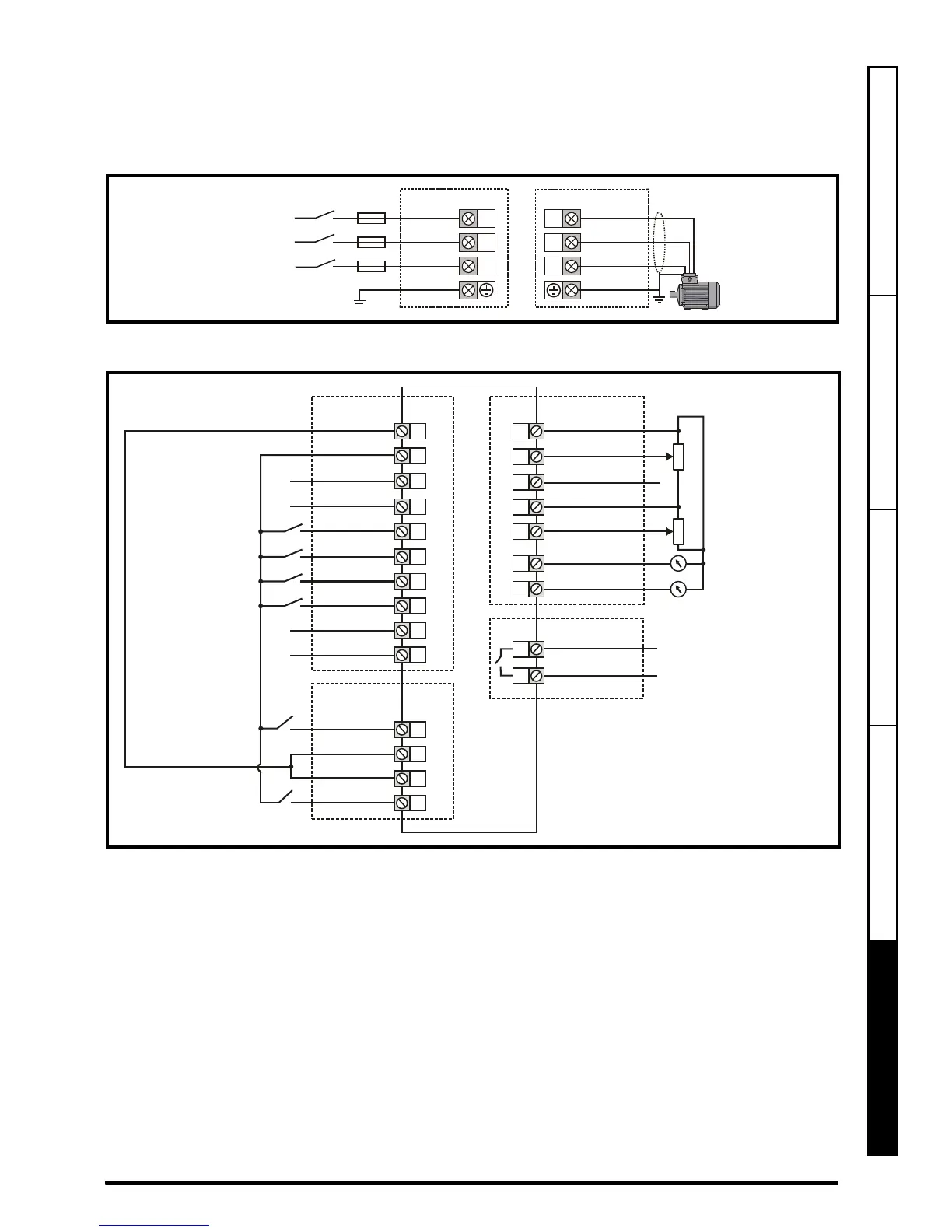

Figura 9-1 Conexiones de los terminales de potencia
* Con alimentación monofásica, esta debe conectarse a L1 y L3.
Figura 9-2 Conexiones de terminales de control de Unidrive M400
** Unidrive M400 utiliza entradas Safe Torque Off (activación del accionamiento) y el terminal 11 no está asignado.
*** 250 VCA como máximo (UL clase 1).
Consulte en la sección 4.4 de la Guía de Consulta Rápida la información y los diagramas de cableado de
configuraciones alternativas.
Si es necesario, se puede conectar una resistencia de frenado externa. Para obtener más información, consulte la
sección 4.5.1 de la Guía de instalación.
PASO 10: Encendido del accionamiento
Compruebe que no se emita la señal de habilitación del accionamiento (los terminales 31 y 34 están abiertos).
Compruebe que no se emite señal de marcha, los terminales 12 y 13 están abiertos.
Cerciórese de que el motor esté conectado al accionamiento.
Compruebe que la conexión del motor (Δ o Y) es correcta.
L1
L2
L3
Alimentación CA
monofásica
*/
trifásica
U
V
W
Alimentación de CA Motor
9
10
11
12
Usuario 24 V
Entrada digital 7
Entrada digital 6
0 V
13
Entrada digital 5
14
Entrada digital 4
E/S digital
1
2
3
E/S analógica
0 V
Entrada analógica 2
41
42
Accionamiento OK
Relé***
6
Entrada digital 3
15
E/S digital 2
16
E/S digital 1
7
8
Usuario 10 V
Salida analógica 2
Frecuencia cero
Marcha adelante
Marcha atrás
Marcha lenta adelante
Seleccionar entrada
analógica 1/entrada
analógica 2
17
Usuario 24 V
32
31
34
STO1
33
0 V ST01
Activación de
usuario 1/
entrada STO 1
Safe Torque
Off
4
Salida analógica 1
5
Entrada analógica 1-
Referencia de
frecuencia 1
Salida de frecuencia
Salida de intensidad
generadora de par
Sin asignar**
Activación de
usuario 2/
entrada STO 2
Referencia de
frecuencia 2
0 V ST02
STO2
Entrada analógica 1+
