MANTENIMIENTO DE LA BOQUILLA
Si la boquilla deja bandas estrechas de agua, puede que las cuchillas estén sucias o dañadas. Retire la boquilla, enjuáguela con agua tibia e
inspeccione las cuchillas. Sustituya o invierta las cuchillas si están cortadas, rasgadas, onduladas o gastadas.
Para invertir o sustituir la cuchilla secadora de la boquilla trasera...
1 Ver la Figura 5. Eleve la boquilla del suelo y a continuación desbloquee el pestillo central (19) de la boquilla
2 Retire las correas de tensión (26).
3 Deslice la cuchilla posterior para sacarla de las clavijas de alineación (27).
4 La cuchilla de la boquilla tiene 4 bordes de trabajo. Gire la cuchilla de manera que un borde limpio e intacto apunte hacia la parte frontal de la
máquina. Sustituya la cuchilla si los 4 bordes están mellados, desgastados o reducidos al mínimo.
5 Instale la cuchilla siguiendo los pasos en orden inverso y ajuste la inclinación de la boquilla.
Para invertir o sustituir
la cuchilla de la boquilla delantera...
1 Eleve la boquilla del suelo, afl oje las (2) tuercas de palomilla (20), desconecte la tubería de recuperación (28) y retire el conjunto de la boquilla
(12) del soporte.
2 Retire las dos correas de tensión (26) primero.
3 Retire todas las tuercas de palomilla que sujetan la cuchilla delantera y a continuación retire las correas de tensión y la cuchilla.
4 La cuchilla de la boquilla tiene 4 bordes de trabajo. Gire la cuchilla de manera que un borde limpio e intacto apunte hacia la parte frontal de la
máquina. Sustituya la cuchilla si los 4 bordes están mellados, desgastados o reducidos al mínimo.
5 Instale la cuchilla siguiendo los pasos en orden inverso y ajuste la inclinación de la boquilla.
AJUSTE DE LA BOQUILLA
Ajuste el ángulo de la boquilla siempre que sustituya o invierta la cuchilla o cuando la boquilla no deje seco el suelo.
Para ajustar el ángulo de la boquilla...
1 Aparque la máquina en una superfi cie plana e igualada y baje la boquilla.
2 Moviendo la máquina lentamente hacia adelante, gire el botón de ajuste de la boquilla (21) hasta que la cuchilla de la boquilla trasera se
pliegue homogéneamente en toda la anchura de la boquilla, como se indica a continuación.

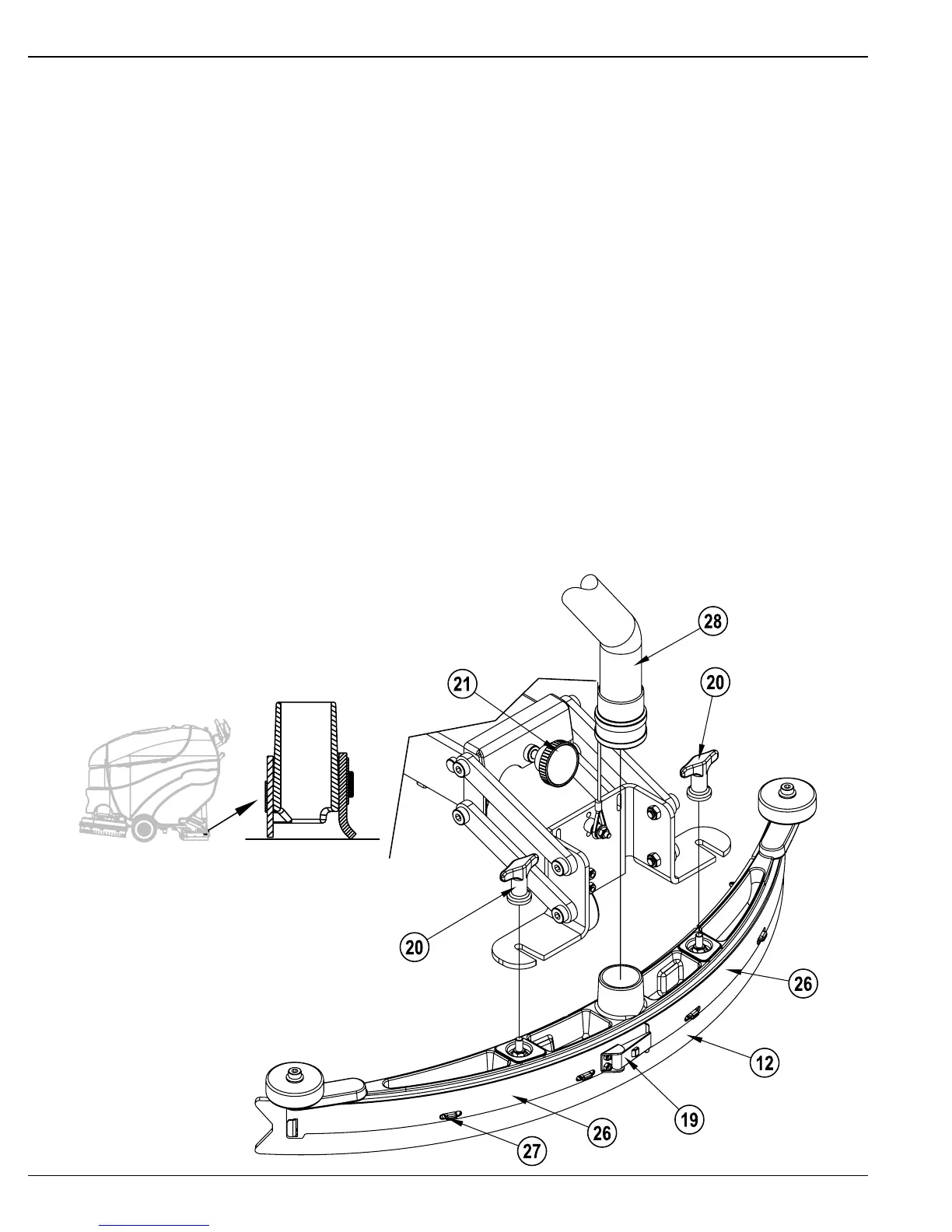

FIGURA 5
