INSTRUCTIONS D’UTILISATION
FRANÇAIS
CONTRÔLE ET REMPLACEMENT DES VOLETS LATÉRAUX (uniquement pour 28” Cyl.)
Contrôle
Porter la machine sur un sol plat.1.
Positionner la clé de contact (58) sur “0”.2.
Sur les deux côtés de la machine, desserrer le pommeau (A, Fig. 8) et enlever les groupes volets latéraux (B).3.
Laver et nettoyer les volets.4.
Contrôler si le bord inférieur (C) des volets :5.
se pose simultanément sur le sol, et en toute sa longueur ;•
est intact et ne présente pas de coupures ou de lacérations ;•
a l’arête intérieure (D) non usée ;•
dans le cas contraire tourner ou remplacer les volets en procédant comme suit.
Rotation ou remplacement
Enlever les écrous papillons (E), puis enlever la bande de retenue (F).6.
Déposer la lamelle en caoutchouc (G) du volet et, si possible, la tourner en remplaçant l’arête inférieure intérieure (D) avec 7.
l’une des trois arêtes intactes. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc.
Repose et réglage de la hauteur
Monter les lamelles en caoutchouc (G) et le groupe volet (B) en procédant dans l’ordre inverse de la dépose.8.
Démarrer la machine et baisser la tête porte-brosses cylindriques (28), puis contrôler si les lamelles en caoutchouc (G) des 9.
volets latéraux :
se posent légèrement sur le plan ;•
recueillent la solution de lavage. •
Si besoin est, arrêter la machine et régler la hauteur des volets en desserrant le pommeau (A) et en tournant les pommeaux 10.
(H).
Le réglage effectué, serrer le pommeau (A).11.
H
A
A
H
B
E
C
E
F
F
I
G
D
E

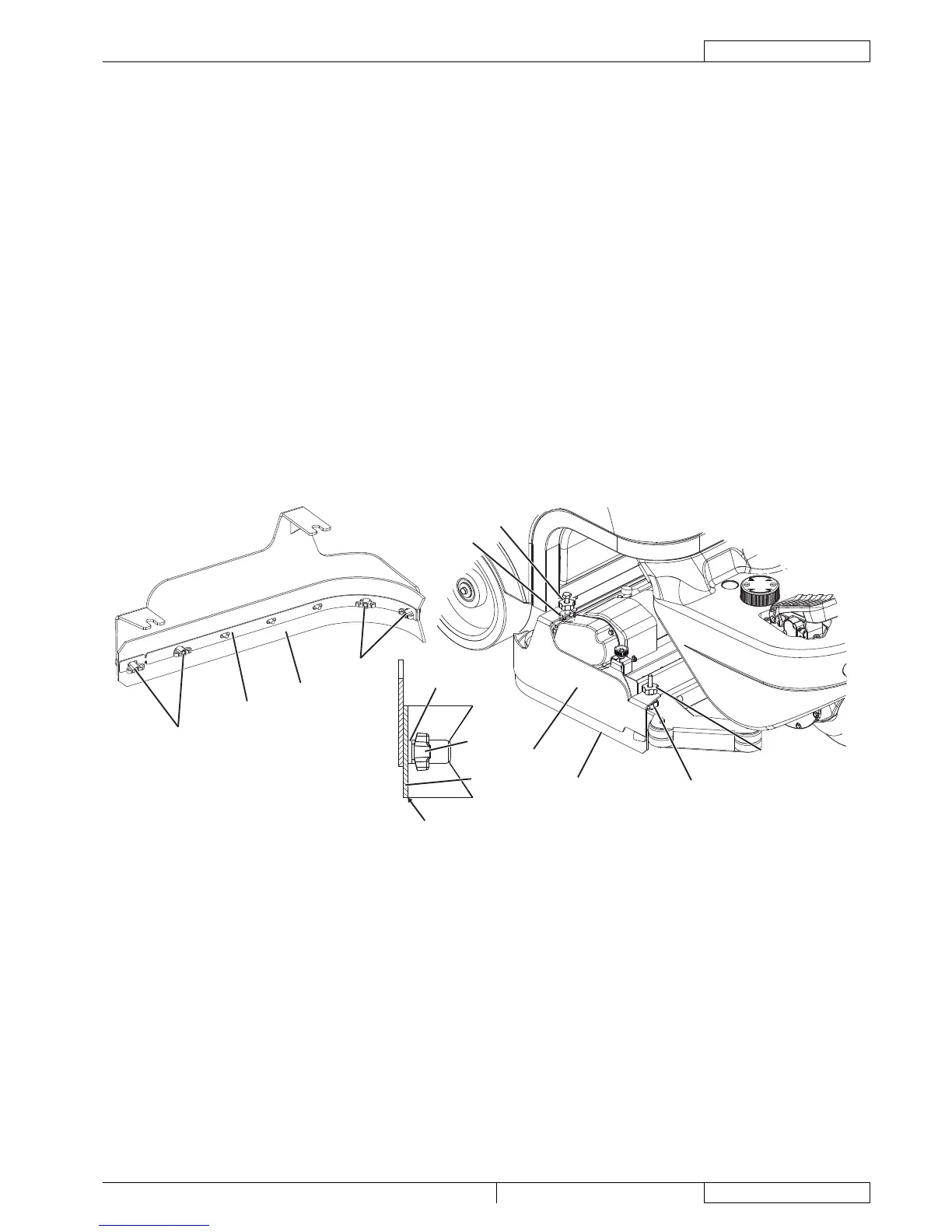

Figure 8
P100369
