9098827000(2)2010-12 SC3000 26” Disc / 28” Cyl.
ESPAÑOL
INSTRUCCIONES DE USO
DESCRIPCIÓN DE LA MÁQUINA

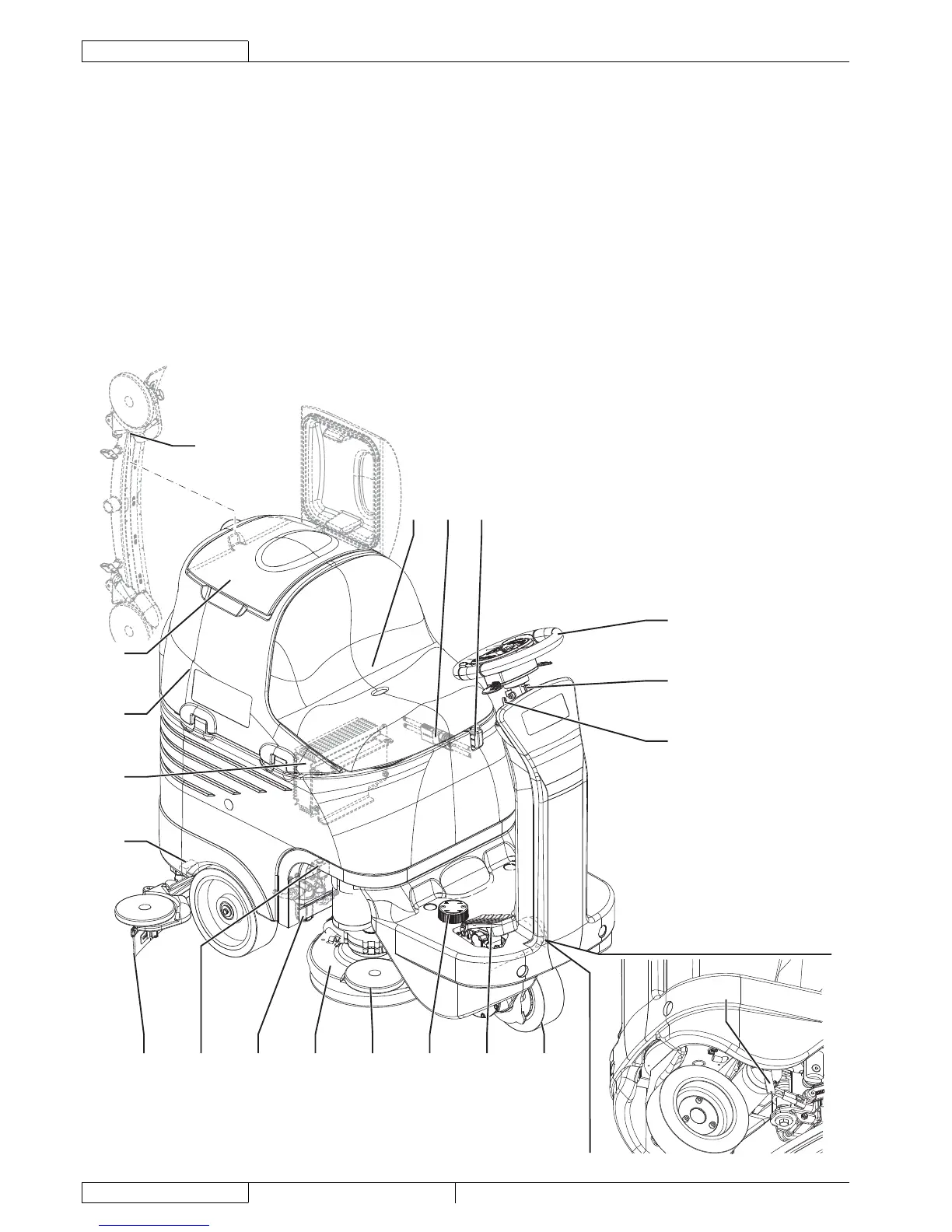

ESTRUCTURA DE LA MÁQUINA
Volante con panel de control y mandos (véase el párrafo 1.
siguiente)
Palanca de ajuste de la altura del volante2.
Llave de encendido3.
Pedal de marcha4.
Ajuste de la altura de apoyo del tacón 5.
Rueda delantera directriz, de tracción y frenante6.
Palanca de desbloqueo del freno electromagnético7.
Pulsador de emergencia8.
Conector de las baterías9.
Cabezal portacepillos/portafi eltros10.
Rueda paragolpes11.
Filtro de la solución detergente12.
Electroválvula13.
Grifo de apertura/cierre del depósito de la solución 14.
detergente/agua limpia
Gancho para boquilla15.
Cargador de baterías16.
Asiento17.
Conjunto cauchos de la boquilla18.
Depósito del agua de recuperación plegable19.
Tapa del depósito del agua de recuperación20.
18 13 12 10 11 5 4 6
7
17 9 8
15
14
19
16
20
3
2
1
P100358
