SC3000 26” Disc / 28” Cyl. 9098827000(2)2010-12
7
INSTRUCCIONES DE USO
ESPAÑOL

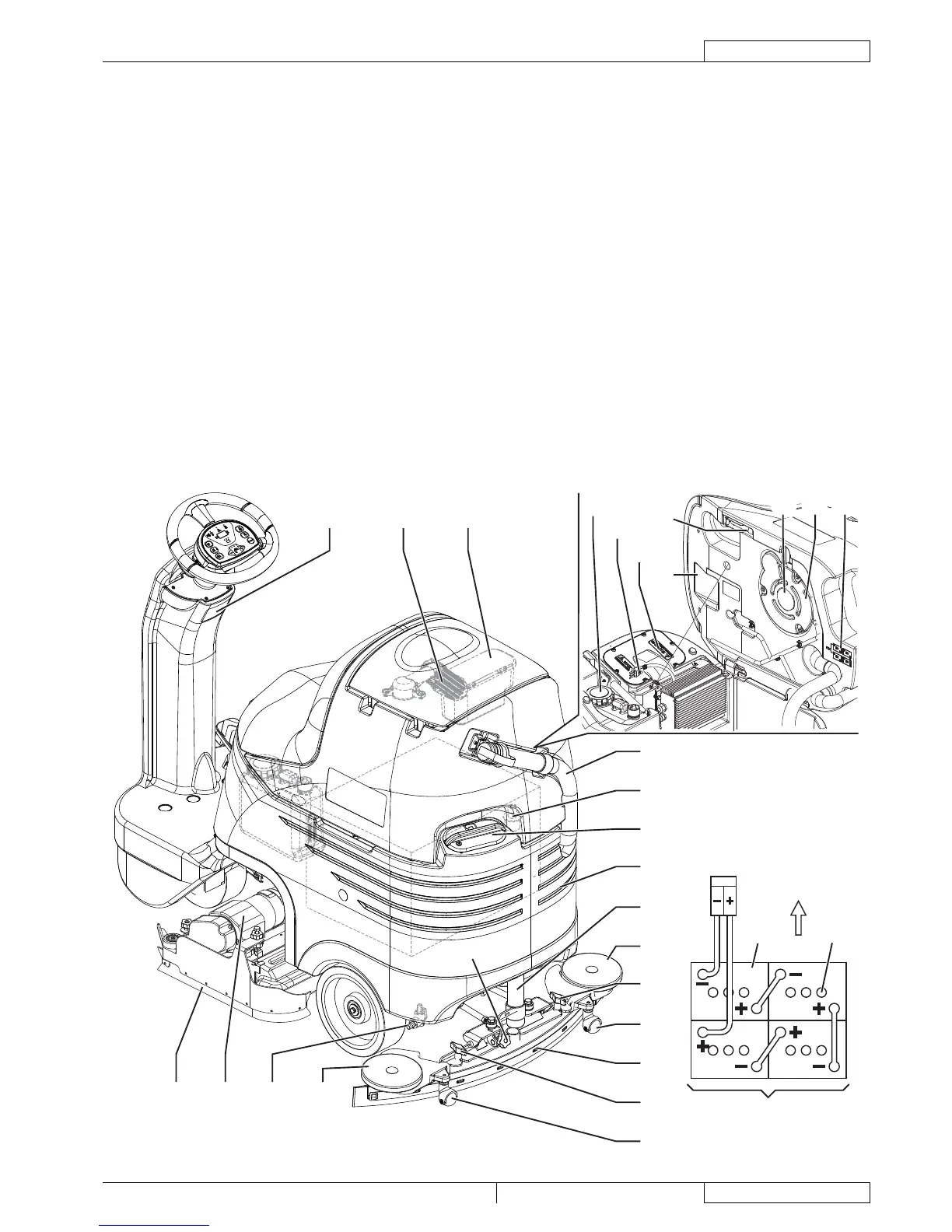

ESTRUCTURA DE LA MÁQUINA (Sigue)
Placa número de serie/datos técnicos/marcación de 21.
conformidad
Depósito de la solución detergente/agua limpia22.
Tapón de llenado del depósito de la solución detergente/23.
agua limpia con tubo extraíble para carga
Tubo de descarga del agua de recuperación24.
Pie de soporte del conjunto depósitos25.
Contenedor con rejilla de recogida de residuos26.
Rejilla de aspiración con cierre automático de fl otador27.
Cabezal portacepillos cilíndricos28.
Flap lateral del cabezal portacepillos cilíndricos29.
Boquilla30.
Tubo de aspiración de la boquilla31.
Rueda paragolpes de la boquilla32.
Ruedas de apoyo de la boquilla33.
Empuñaduras de fi jación de la boquilla34.
Empuñadura de ajuste equilibrado boquilla35.
Motor del sistema de aspiración36.
Filtro del motor del sistema de aspiración37.
Esquema de conexión de las baterías38.
Baterías39.
Tapones de las baterías40.
Cable de alimentación del cargador de baterías41.
Depósito del detergente (*)42.
Tapa del compartimento electrónico43.
Conjunto depósito y asiento de conducción levantado44.
Adaptador para tubo extraíble para cargar el agua y tubo 45.
de aspiración de la boquilla
Grifo de la solución detergente/agua limpia46.
Sólo para máquinas con sistema EcoFlex™(*)
Front
24V
21 27 26
25
42
41
43
44
37 36
38
35
33
34
30
33
34
32
31
22
23
45
24
29
38
4039
3228 46
P100359
