6
9098827000(2)2010-12 SC3000 26” Disc / 28” Cyl.
PORTUGUÊS
INSTRUÇÕES DE USO

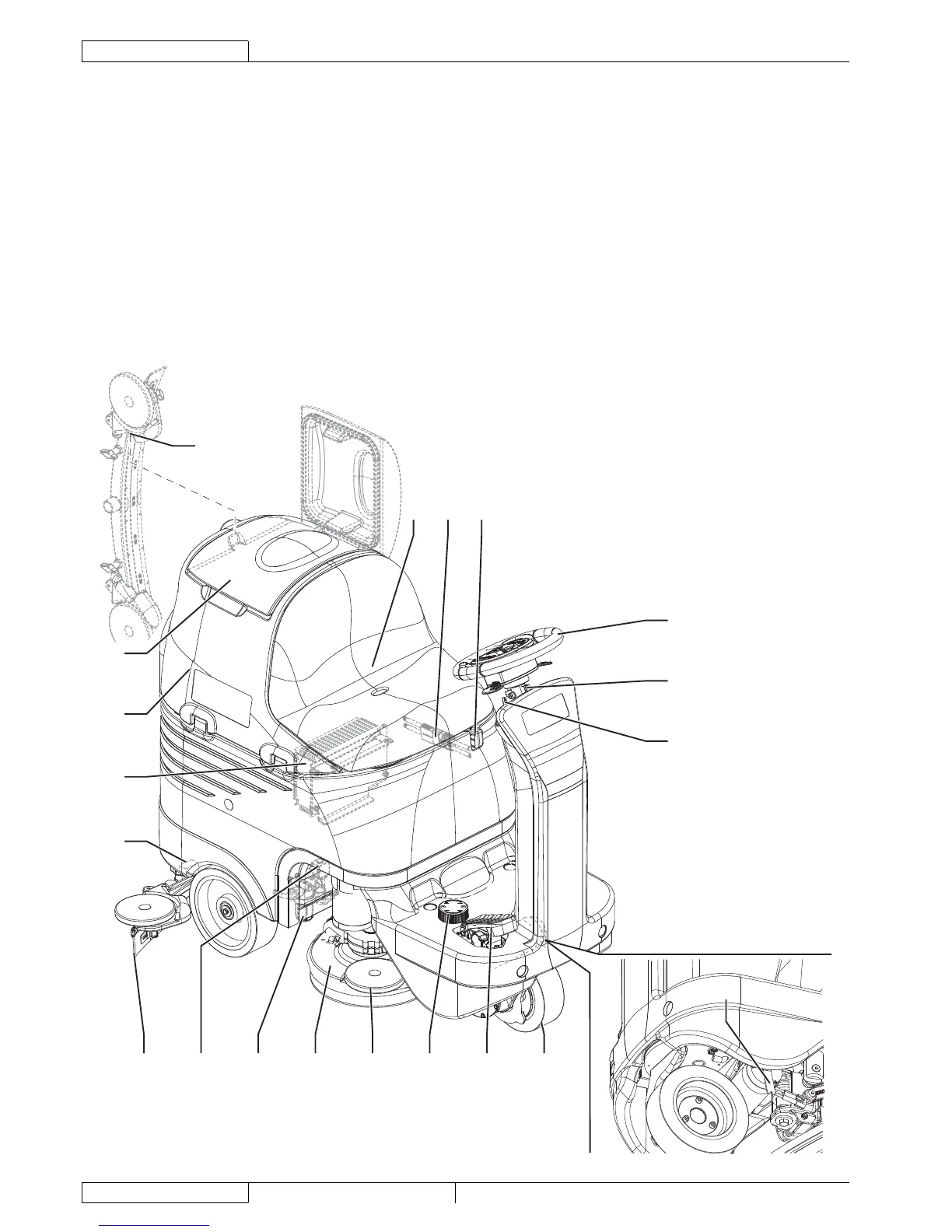

DESCRIÇÃO DA MÁQUINA
ESTRUTURA DA MÁQUINA
Volante com painel de controlo e comandos (ver parágrafo 1.
seguinte)
Alavanca de regulação da altura do volante2.
Chave de ignição3.
Pedal de marcha4.
Regulação da altura de apoio do pé 5.
Roda dianteira directriz, de tracção e travagem6.
Alavanca de desbloqueio do travão electromagnético7.
Botão de emergência8.
Conectores das baterias9.
Cabeça do porta-escovas com disco/porta-feltro10.
Rolo pára-choques11.
Filtro da solução de detergente12.
Electroválvula13.
Torneira abertura/fecho reservatório da solução de 14.
detergente/água limpa
Fixação para conservação do limpador15.
Carregador de baterias16.
Assento17.
Grupo borrachas do limpador18.
Reservatório da água de recuperação inclinável19.
Tampa de reservatório da água de recuperação20.
18 13 12 10 11 5 4 6
7
17 9 8
15
14
19
16
20
3
2
1
P100358
