SC3000 26” Disc / 28” Cyl. 9098827000(2)2010-12
7
INSTRUÇÕES DE USO
PORTUGUÊS

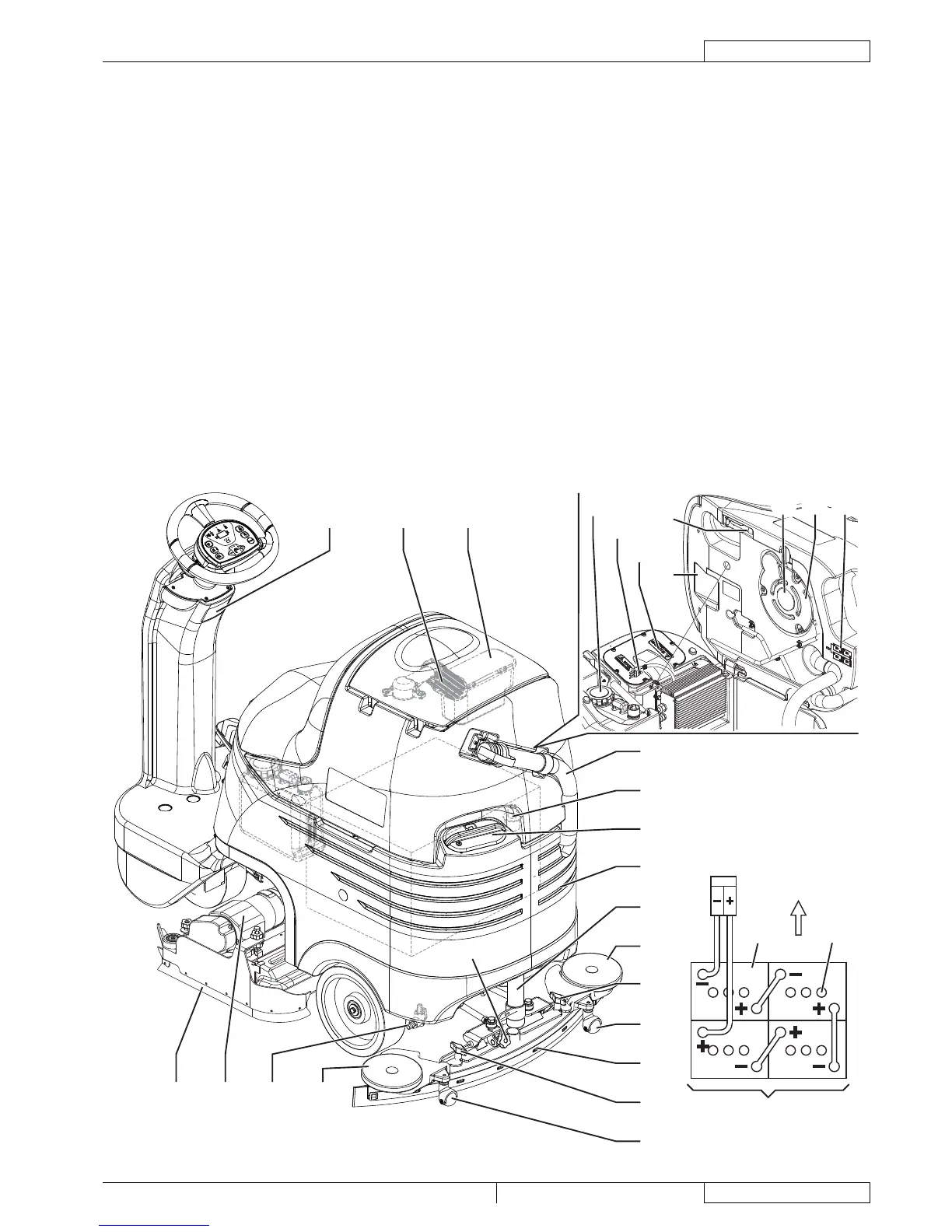

ESTRUTURA DA MÁQUINA (Continuação)
Placa da matrícula / dados técnicos / marca de 21.
conformidade
Reservatório da solução detergente/água limpa22.
Bujão de enchimento do reservatório da solução de 23.
detergente/água limpa com tubo amovível para descarga
Tubo de descarga da água de recuperação24.
Pé de suporte do grupo do reservatório 25.
Depósito com grelha de recolha de resíduos26.
Grelha de aspiração com fechamento automático com 27.
bóia
Cabeça do porta-escovas com rolo28.
Flap lateral da cabeça do porta-escovas com rolo29.
Limpador30.
Tubo de aspiração do limpador31.
Rolo pára-choques do limpador32.
Rodas de apoio do limpador33.
Volantes de fi xação do limpador34.
Volante de regulação do balanceamento do limpador35.
Motor do sistema de aspiração36.
Filtro do motor do sistema de aspiração37.
Esquema de ligação das baterias38.
Baterias39.
Tampas das baterias40.
Cabo de alimentação do carregador de baterias 41.
Reservatório de detergente (*)42.
Tampa do compartimento electrónico43.
Grupo reservatório e assento levantado44.
Adaptador para o tubo extraível de carregamento da água 45.
e tudo de aspiração do limpador
Torneira da solução detergente/água limpa46.
Unicamente para máquinas com sistema EcoFlex™(*)
Front
24V
21 27 26
25
42
41
43
44
37 36
38
35
33
34
30
33
34
32
31
22
23
45
24
29
38
4039
3228 46
P100359
