9/2022 C - 21 56091272 - Advance SC4000
FRANÇAIS - CMODE D'EMPLOI
INSTALLATION DE LA RACLETTE
1 Voir Figure 2-7. Vériez que le joint de la raclette (AA) n’est pas sale et qu’il est positionné sur la raclette (33). Soulevez la raclette, glissez-
la sur le support de la raclette (AB) et serrez les écrous à ailettes du support de la raclette (31).
2 Raccordez le tuyau de récupération (29) au support de la raclette (AB).
3 Abaissez la raclette et faites avancer légèrement la machine. Vériez que la lame arrière de la raclette touche le sol de manière uniforme
sur toute sa largeur et qu’elle est légèrement courbée, comme illustré sur la coupe transversale de la raclette (AC). Si nécessaire, réglez la
raclette arrière à la hauteur et inclinaison appropriées en suivant les étapes de la section « Ajustement de la raclette ».

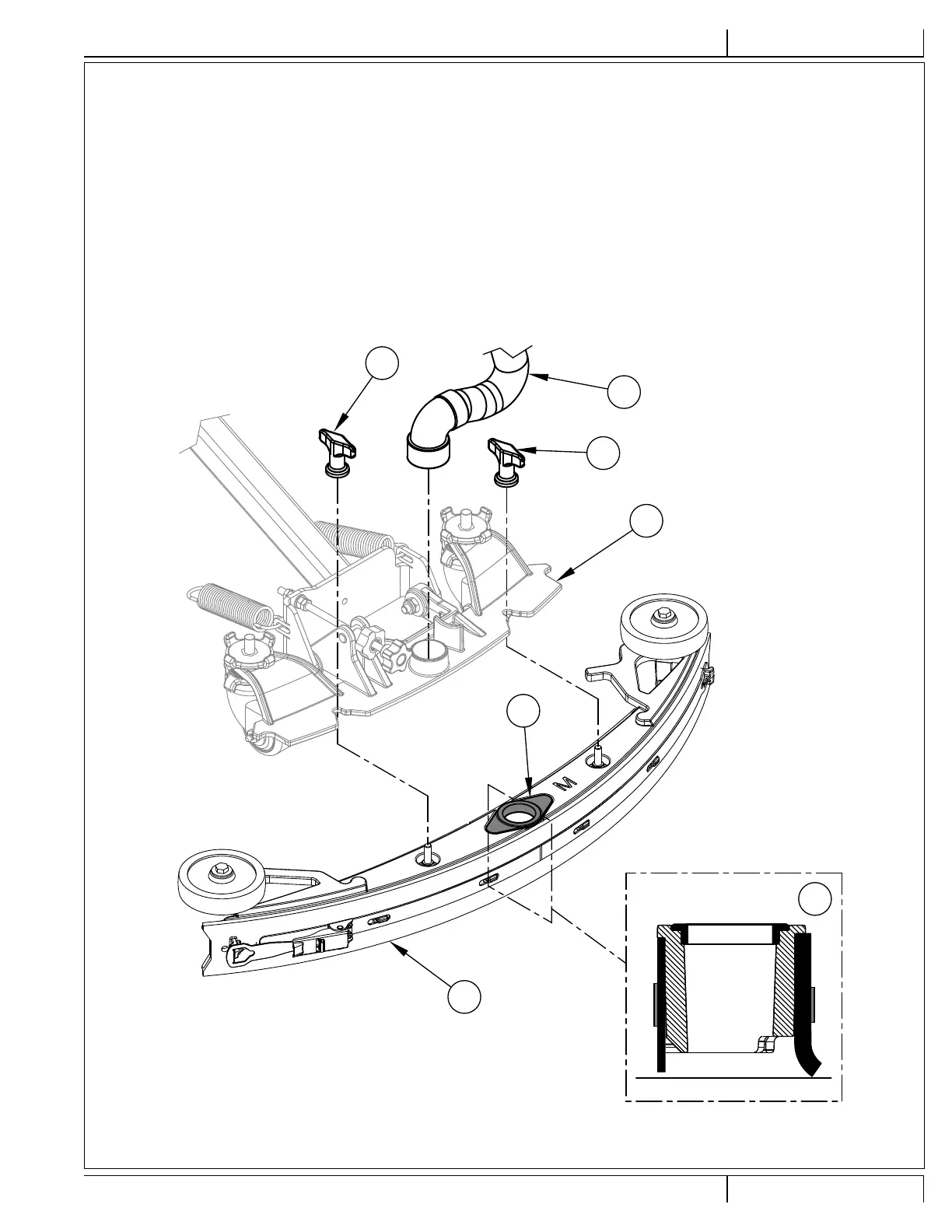

FIGURE 2-7
AA
AB
31
29
31
33
AC
