B - 18 Advance SC4000 - 56091272 9/2022
INSTRUCCIONES DE USOB - ESPAÑOL
INSTALE LOS CEPILLOS (SISTEMA CILÍNDRICO)
¡ATENCIÓN!
Antes de cambiar los cepillos y antes de abrir cualquier panel de acceso, apague la máquina poniendo el interruptor de
encendido en la posición de apagado.
1 Asegúrese de que el cabezal de fregado esté en su posición ELEVADA. Asegúrese de que el interruptor de encendido (H) esté apagado.
2a Faldoneslateralesjos: Véase Figura 2-3a. Retire ambos conjuntos de hoja laterales. NOTA: Los conjuntos de hojas laterales están
sujetos en su lugar por dos perillas grandes (BA). Aoje estas perillas y deslice los conjuntos de hoja (BB) hacia adelante y fuera del
cabezal de fregado.
2b Faldones laterales ajustables: Véasegura2-3b. Desabroche y abra ambos conjuntos de hojas laterales batientes (AA).
3 Desenganche el pestillo (AB) en la parte superior de los conjuntos del rodillo (AC) y retírelos.
4 Deslice el cepillo dentro de la carcasa, levántelo cuidadosamente, empújelo y gírelo hasta que las pestañas en el buje de conducción se
asienten dentro de las muescas en el cepillo. NOTA: El rodillo está diseñado con un ajuste sin holgura para reducir la vibración en el cepillo.
Reinstale los conjuntos de rodillo (AC); asegúrese de que las pestañas en el rodillo estén dentro de la ensambladura (como se muestra en la
Figura 2-3). Asegure con el pestillo (AB).
5 Reinstale los conjuntos de hojas (BB) o cierre y ponga el pestillo en ambos conjuntos de hoja (AA).

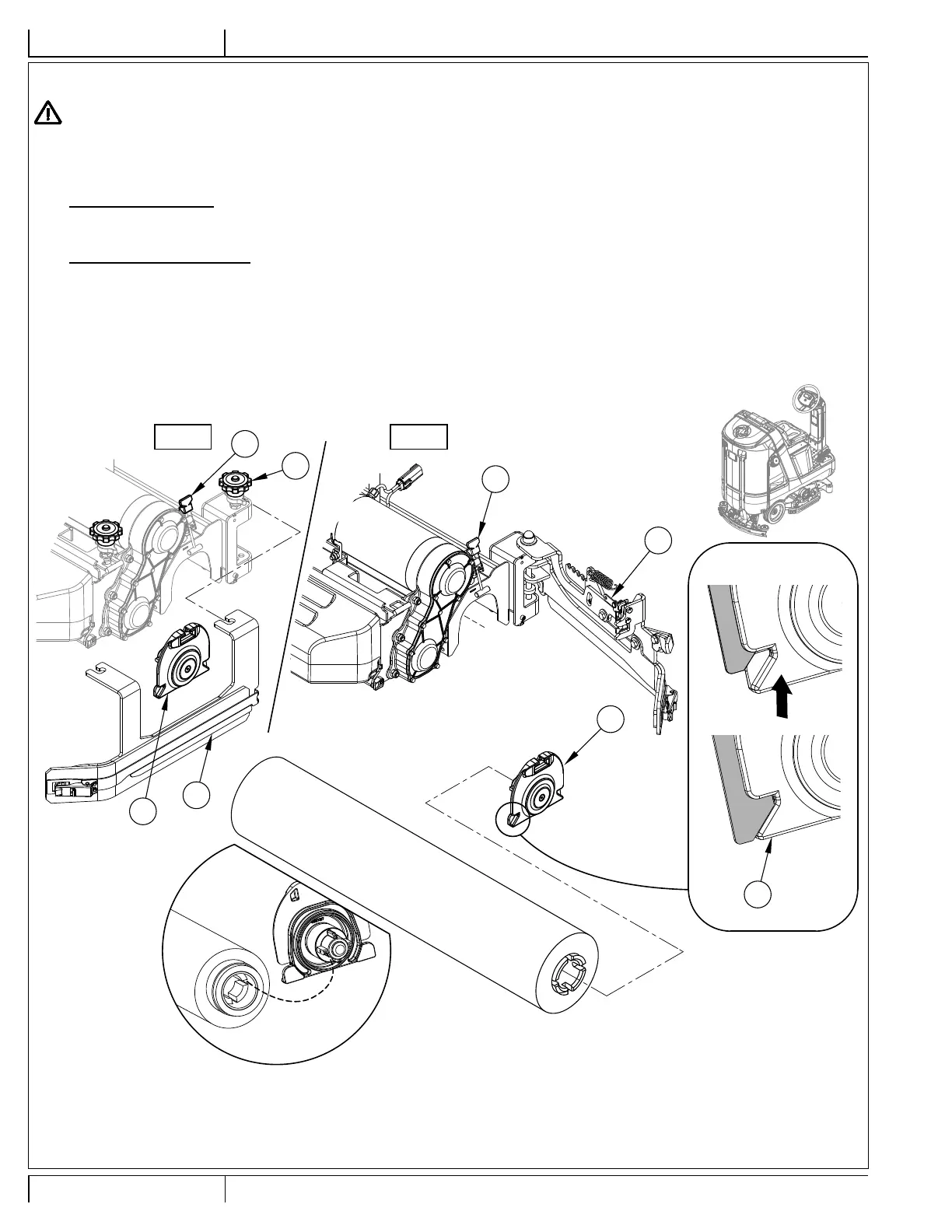

FIGURA 2-3
AA
AB
AC
AC
AC
2-3a
2-3b
BA
BB
AB
