10 SCRUBTEC 343B 909 6313 000(2)2007-06 A
DEUTSCH BETRIEBSANLEITUNG

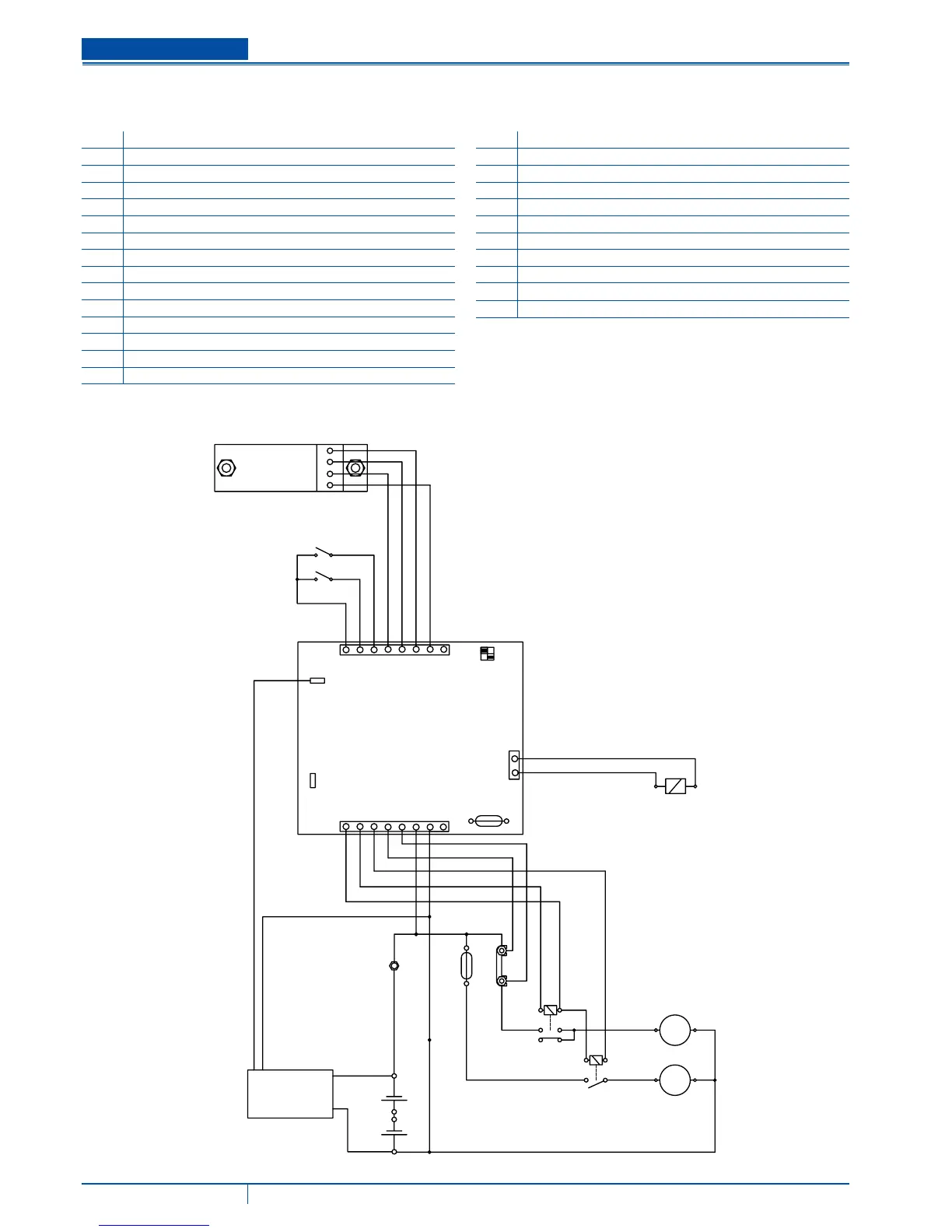

SCHALTPLAN
Legende
CH1 Ladegerät (Option)
C1 Ladegerätstecker (Option)
EB1 Elektronikkarte (CF BA430)
EB2 Led Elektronikkarte (CF BALED)
ES1 Schalter Bürste/Padhalter
ES2 Schalter Ansauganlage
EV1 Elektroventil Wasser
F1 Sicherung Bürste (40 A)
F2 Sicherung Ansauganlage (40 A)
F3 Sicherung Elektroventil und Elektronikkarte (5 A)
IS1 Isolator Minuspol
M1 Motor Bürste/Padhalter
M2 Motor Ansauganlage
SW1 Schalter Bürste/Padhalter
SW2 Schalter Ansauganlage
Farbencode
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
F3
CH1
BK
RD
BN
V-
IS1
F2
YE
CFBA430
BKBU BN RD
BK
EB1
PKWHOGBNBU GY
EB2
SW1
SW2
RD
ES1
BU
ES2
F1
YE
BN
M2
BU
M1
RD
RD
OR WH
EV1
Pb/Gel
SWITCH
RD
GY
BK
RD
RD
BK
909 5604 000
Rev. A
+
-
+
-
CT
1
BL
S-
BT VT
S+ V-
BL
V+
8
CH
1
SC LRSVSB LY LG
KY
LC
8
Ch
NO Ch
W-
W+
Gel
Pb
S310228
