10 SCRUBTEC 343B 909 6313 000(2)2007-06 A
FRANÇAIS MANUEL OPERATEUR

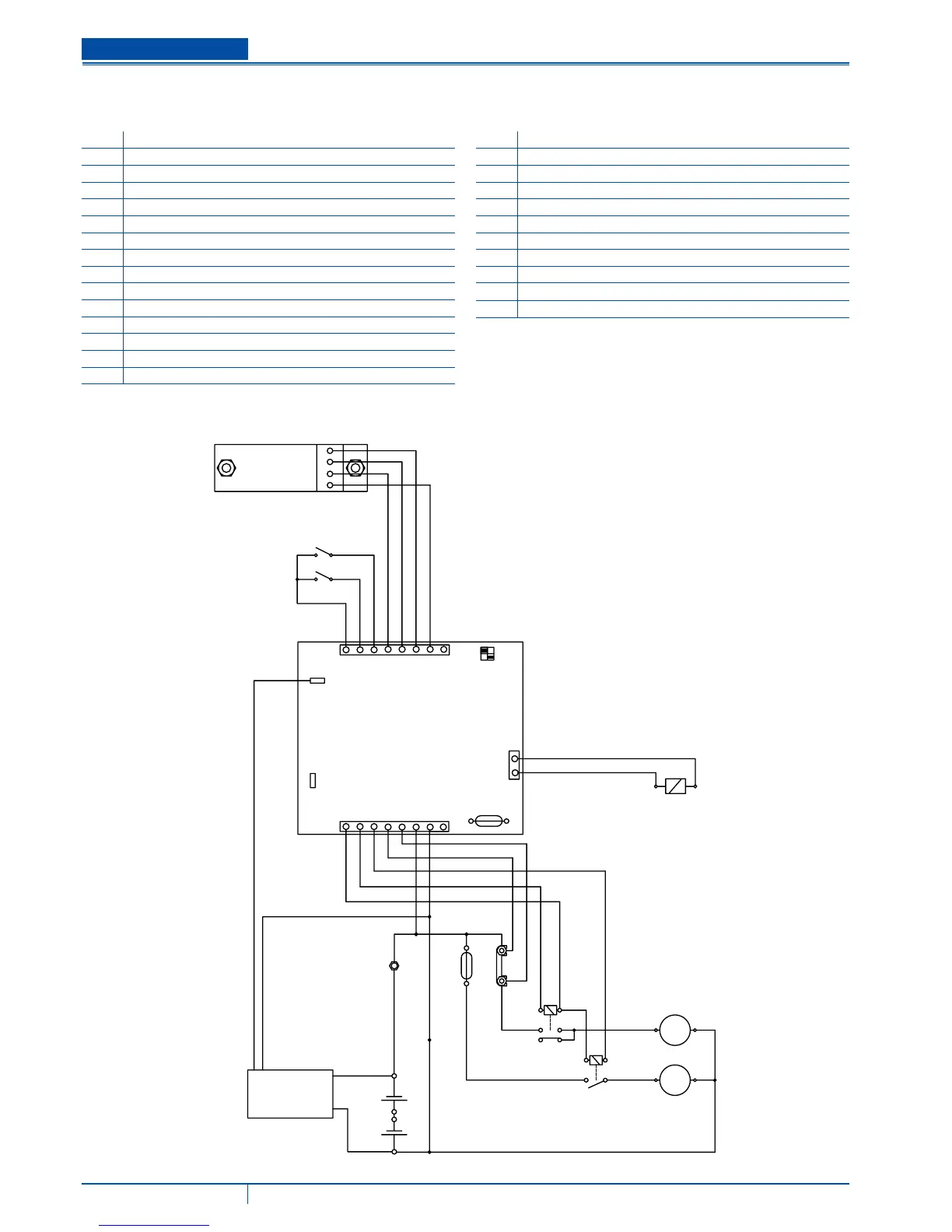

SCHEMA ELECTRIQUE
Légende
CH1 Chargeur de batterie (optionnel)
C1 Connecteur chargeur de batterie (optionnel)
EB1 Carte électronique (CF BA430)
EB2 DEL carte électronique (CF BALED)
ES1 Interrupteur brosse / plateau support disque
ES2 Interrupteur système d'aspiration
EV1 Electrovanne eau
F1 Fusible brosse (40 A)
F2 Fusible système d'aspiration (40 A)
F3 Fusible électrovanne et carte électronique (5 A)
IS1 Isolateur négatif
M1 Moteur brosse / plateau support disque
M2 Moteur système d'aspiration
SW1 Interrupteur brosse / plateau support disque
SW2 Interrupteur système d'aspiration
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
F3
CH1
BK
RD
BN
V-
IS1
F2
YE
CFBA430
BKBU BN RD
BK
EB1
PKWHOGBNBU GY
EB2
SW1
SW2
RD
ES1
BU
ES2
F1
YE
BN
M2
BU
M1
RD
RD
OR WH
EV1
Pb/Gel
SWITCH
RD
GY
BK
RD
RD
BK
909 5604 000
Rev. A
+
-
+
-
CT
1
BL
S-
BT VT
S+ V-
BL
V+
8
CH
1
SC LRSVSB LY LG
KY
LC
8
Ch
NO Ch
W-
W+
Gel
Pb
S310228
