NORAUTO NS-228 DBT - Cableado

54

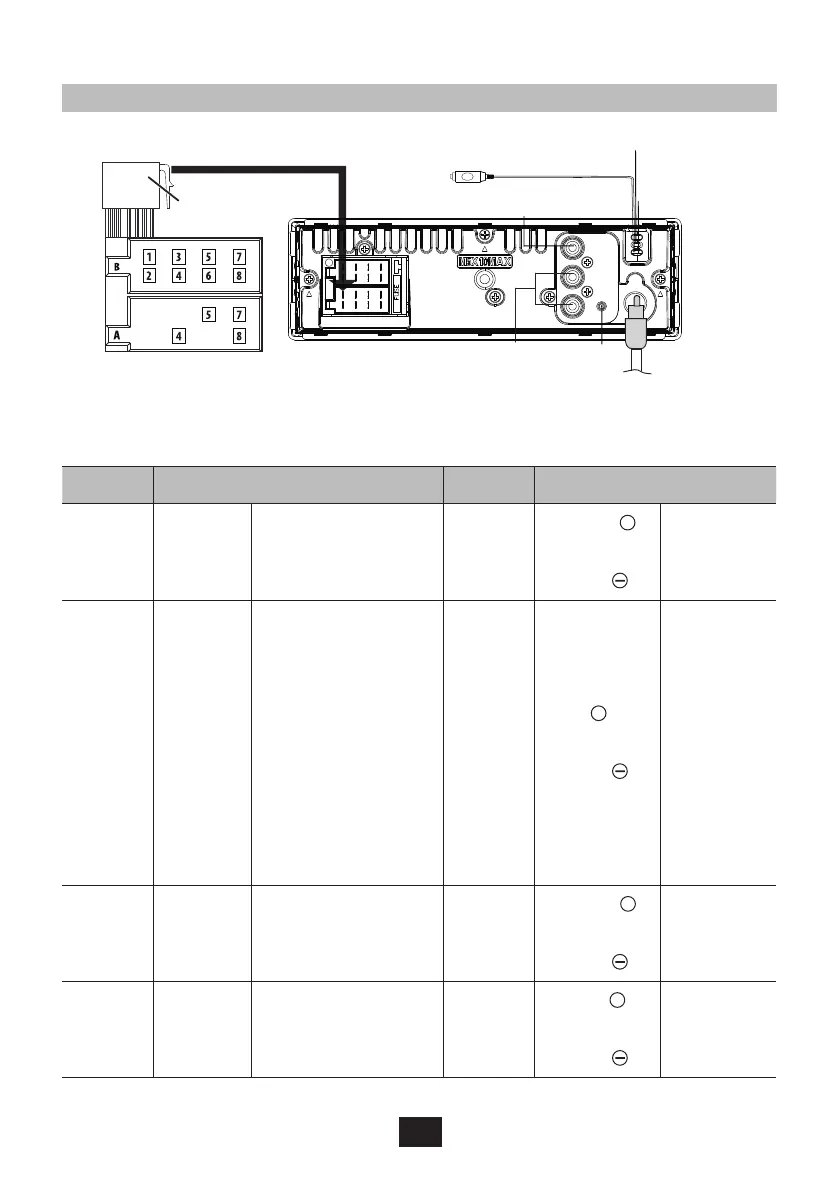

Cableado
Conector ISO
Toma de micrófono externo (negro)
OE remoto (morado)
Tierra (negro)
Salida RCA trasera
(izquierda) (derecha)
DAB
Toma de antena (no
incluida)
SUBWOOFER
Cuadro de cableado del conector ISO
Clavija Color y función Clavija Color y función
A4 Amarillo Batería (+) B1/B2
Violeta
+
/
Violeta/
Negro
Altavoz
trasero
derecho
A5 Azul
Conecte al
terminal de control
del sistema del
amplificador
de potencia
o terminal de
control de relé
de la antena
automática (máx�
150 MA 12 V CC)
B3/B4
Gris
+
/
Gris/
Negro
Altavoz
frontal
derecho
A7 Rojo
Encendido
(ACC)
B5/B6
Blanco
+
/
Blanco/
Negro
Altavoz
frontal
izquierdo
A8 Negro Tierra B7/B8
Verde
+
/
Verde/
Negro
Altavoz
trasero
izquierdo
