Instalação e remoção da unidade

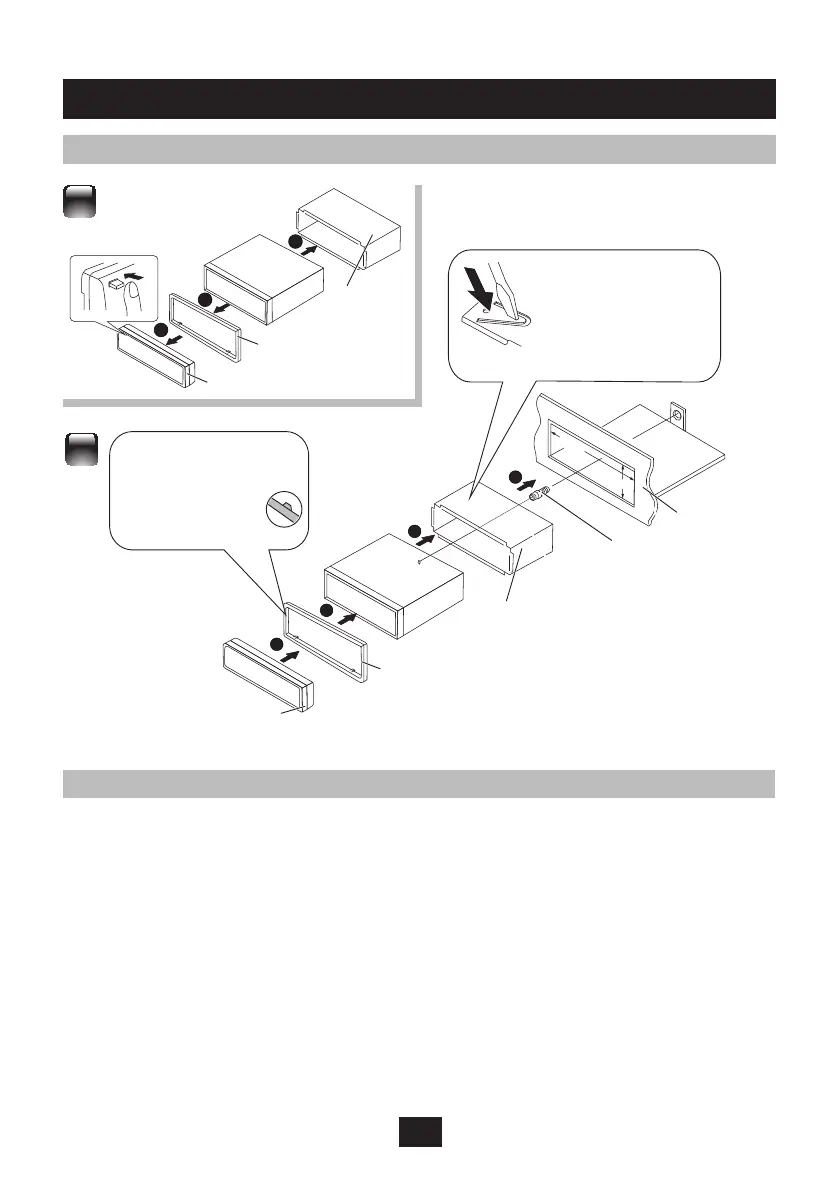

Instalação da unidade
2
3
4
mm18 2
53 mm
1
3
1
2
1
2
Painel de controlo
Painel de controlo
Placa de acabamento
Placa de acabamento
Manga
Painel de
instrumentos
Parafuso (não incluído
nesta montagem)
Manga
Dobre as patilhas
adequadas para manter a
manga firmemente na sua
posição�
Antes de fixar,
certifique-se de que a
direção do escudo está
correta� (Ganchos
mais largos no lado
inferior�)
Remoção da unidade
1 Desencaixe o painel de controlo�
2 Encaixe a lingueta nas ferramentas de remoção nos orifícios em
ambos os lados do escudo, e puxe-a para fora�
3 Insira as ferramentas de desmontagem nas ranhuras em cada
um dos lados e siga as instruções das setas conforme indicado
à direita�
