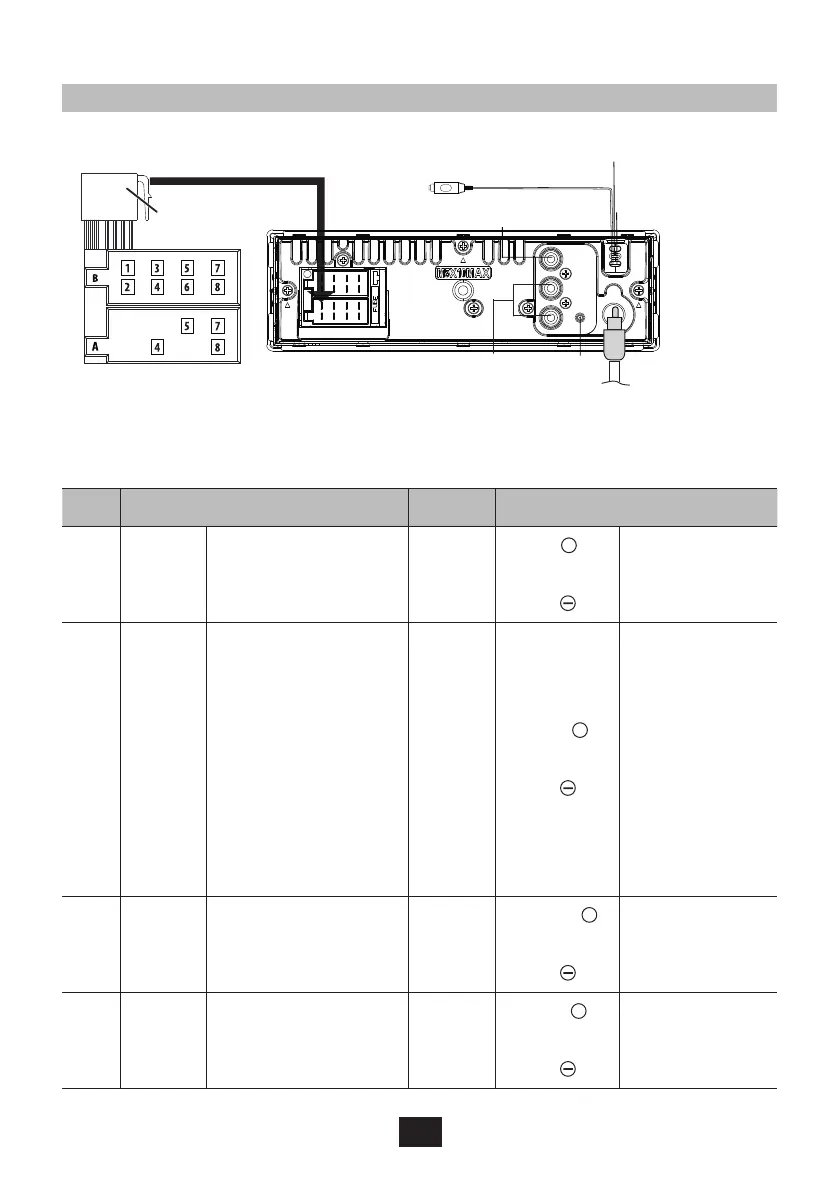

Connessione dei cavi
Connettore ISO
Jack microfono esterno (nero)
Controllo remoto OE (viola)
Messa a terra (nero)
Uscita RCA posteriore
(sinistra) (destra)
DAB
Jack antenna (non
incluso)
SUB-W
Grafico cablaggio connettore ISO
Pin Colore e funzione Pin Colore e funzione
A4 Giallo Batteria (+) B1/B2
Viola
+
/
Viola/
Nero
Altoparlante
posteriore
destro
A5 Blu
Collegare al
terminale di
controllo del
sistema del
terminale di
alimentazione
AMP o del relè
automatico
dell'antenna (max
150 MA 12 V CC)
B3/B4
Grigio
+
/
Grigio/
Nero
Altoparlante
anteriore
destro
A7 Rosso
Accensione
(ACC)
B5/B6
Bianco
+
/
Bianco/
Nero
Altoparlante
anteriore
sinistro
A8 Nero Messa a terra B7/B8
Verde
+
/
Verde/
Nero
Altoparlante
posteriore
sinistro
