Norcold N3150 - Installation des Bouches de Ventilation Supérieure Et Inférieure

Manuel de l’utilisateur/manuel d’installation 18
Installation des bouches de ventilation suprieure et infrieure
1. En se servant du tableau suivant, décider des tailles de bouches de ventilation et de découpes (D) à utiliser :
Bouche de ventilation homologuée Réf. RO Hauteur D RO Largeur D Taille hors tout de la bouche de
ventilation
Came d’échappement supérieure du toit 622293 S/O S/O 10½ in. x 33 in.
Bouche d’échappement supérieure du toit 616319 24 in. 5 1/4 in. 7 7/16 in. x 26 7/23 in.
Grande bouche de ventilation (3 volets) 621156xx 13 ¾ in. 21 ½ in. 16 15/32 in. x 24 7/32 in.
Grande bouche de ventilation (10 volets) 690136xx 9 13/16 in. 19 5/16 in. 11 1/16 in. x 21 in.
Petite bouche de ventilation 633588xx 6 5/32 in. 17¾ in. 7 11/32 in. X 19 1/32 in.
Sortie d’air, universel, supérieur et inférieur 620505xx 6 3/16in. 17 13/16 in. 8 5/32 in. X 19 5/8 in.
Installer les bouches de ventilation exactement comme indiqué. Toute autre méthode entraîne
l’annulation de la garantie du réfrigérateur.

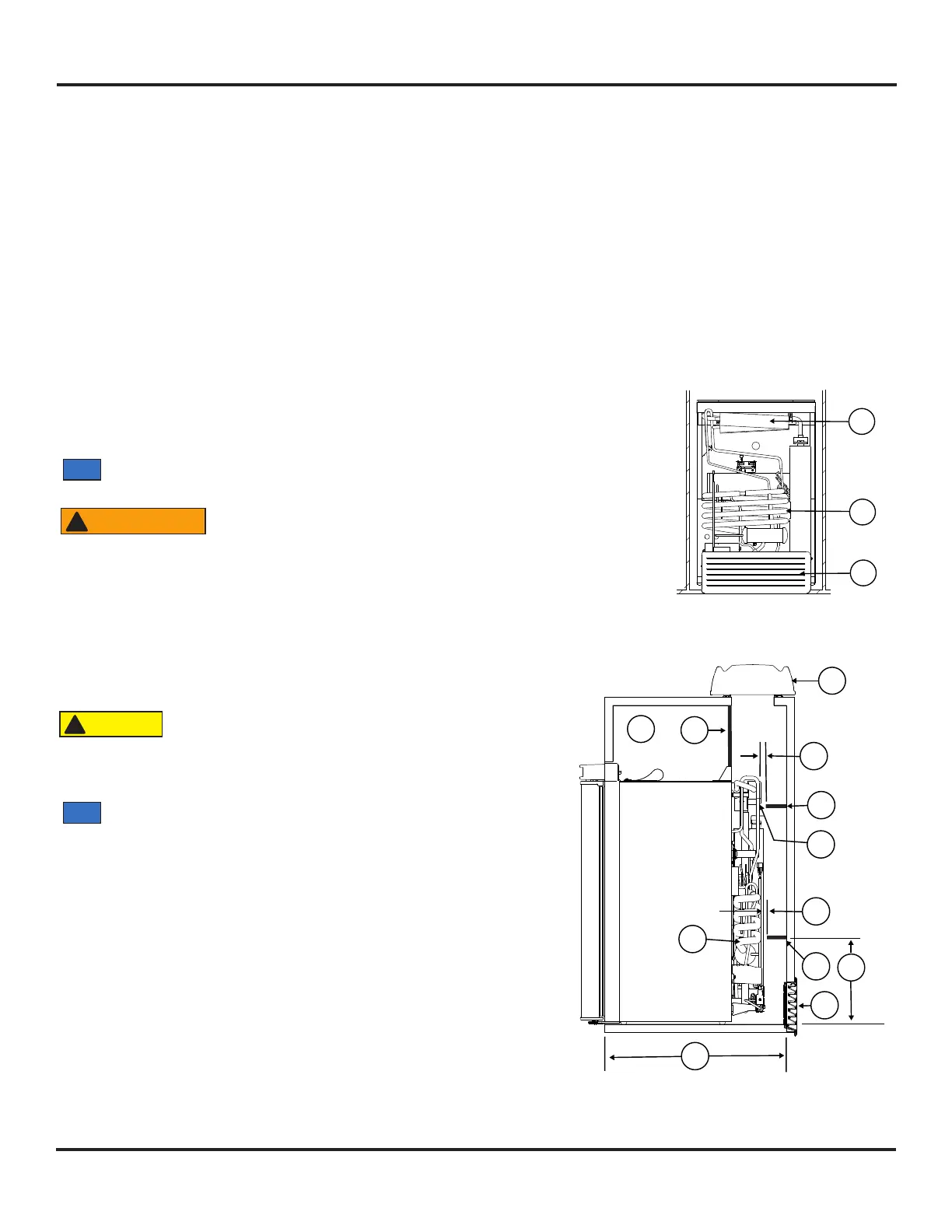

2. Poser la prise d’air inférieure (See Art02337, Art02338, and Art02339):
La prise d’air inférieure sert également d’ouverture d’accès aux composants à l’arrière
du réfrigérateur.
Veiller à ce que le bas de l’ouverture de la prise d’air infrieure
soit de niveau avec le sol, ou juste en dessous. Ainsi, s’il y
a fuite du gaz propane, il s’chappe à l’extrieur au lieu de
s’accumuler au niveau du sol.
- Veiller à ce que le bas de l’ouverture de la prise d’air inférieure [9] soit de niveau avec le sol,
ou juste en dessous.
- Aligner la prise d’air inférieure verticalement sous les serpentins [10] et le condenseur [11] du
réfrigérateur.
3. Installer la bouche d’échappement supérieure :
S’assurer de l’absence de sciure, de matriau
d’isolation ou d’autres dbris de construction sur le
rfrigrateur ou dans l’enceinte. Les dbris peuvent
poser un danger de combustion et empêcher le
fonctionnement correct du réfrigérateur.
Serrer les vis de la came d’échappement supérieur du toit à 10
po-lb max. S’assurer également que l’écoulement d’air autour de la
came d’échappement supérieure du toit n’est pas partiellement ou
totalement restreint par d’autres articles montés sur le toit tels que
porte-bagages, climatiseur, panneau solaire, etc.
- Si la conception du véhicule le permet, installer la bouche d’échappement de
toit [12] juste au-dessus du condenseur [11] du réfrigérateur (voir Art02337) :
- Installer un déecteur [13] pour éviter tout air chaud stagnant dans
l’espace [14] situé au-dessus du réfrigérateur.
Art02339
9
11
10
Art02337
9
17
27
10
16
16
19
19
11
13
12
14
AVIS
AVIS
AVERTISSEMENT
!
ATTENTION
!
