Manuel de l’utilisateur/manuel d’installation 25
2. Installer un fusible parmi les ls d’alimentation c.c. entre la batterie et le réfrigérateur.
- Mettre le fusible aussi près que possible de la batterie.
3. Brancher les ls d’alimentation c.c. :
Ces modèles sont dotés de 2 points de raccordement pour éviter que le réfrigérateur ne décharge la
batterie lorsque le moteur ne tourne pas.
Alimentation haute intensité câble rouge (+) et câble blanc (-) pour l’élément chauffant. Activé
uniquement si signal sur D+
D’alimentation basse intensité violet (+) et noir (-) pour circuit électronique
Signal D+ orange (+) lorsque le moteur tourne

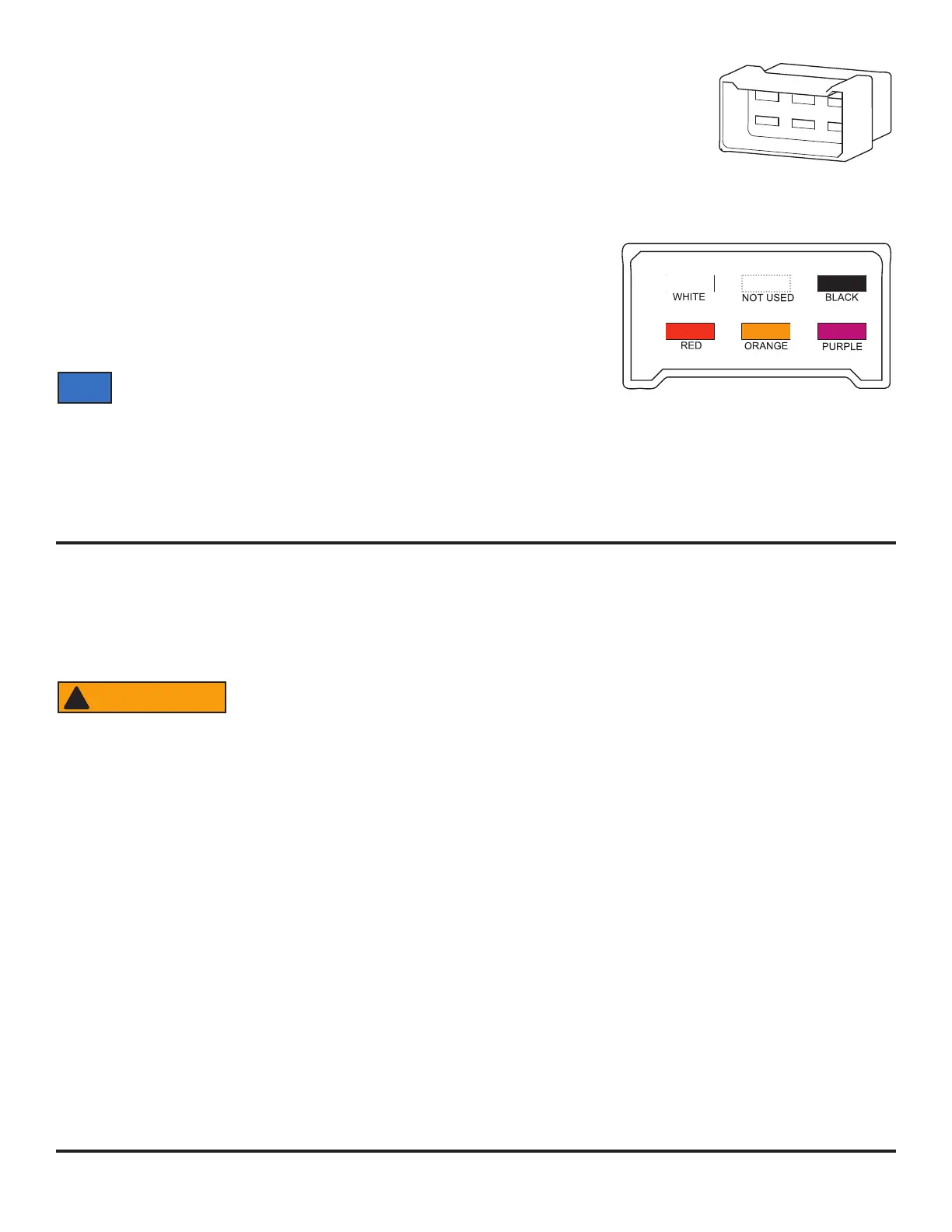

Utiliser un boîtier Stocko / Tyco / Amp à 6 pôles ou l’équivalent avec des connecteurs
Lear ou l’équivalent, câblés comme indiqué.
Ne pas utiliser le châssis du réfrigérateur ou celui du véhicule comme
conducteur. Relier les ls d’alimentation c.c. uniquement à la batterie et au
cordon d’alimentation c.c. du réfrigérateur.
Branchement des éléments du gaz propane
Ce réfrigérateur fonctionne au gaz propane à une pression de 11 po de colonne d’eau.
Les commandes fonctionnent sur un courant de 12 volts c.c. (10,5 volts min. à 15,4 volts max.). Le fonctionnement en dehors de ces
limites peut endommager les composants du circuit électrique du réfrigérateur et annulera la garantie.
Raccordement du système d’alimentation en gaz propane :
Faire preuve de grande prudence lors de l’intervention sur le système de gaz propane ou du travail
à proximité.
- Ne pas fumer ni utiliser une amme nue à proximit du système de gaz propane.
- Ne pas se servir d’une amme nue pour rechercher les fuites.
- Ne pas brancher le rfrigrateur à la bouteille de gaz propane en l’absence d’un manodtendeur entre les deux.
- Pour viter une fuite de gaz propane, toujours se servir de deux cls pour serrer ou desserrer les raccords du tuyau
d’arrivée de gaz propane.
- Le gaz propane qui s’chappe risque de s’enammer ou d’exploser, d’où risque de blessures graves ou mortelles.
Branchement du tuyau d’arrivée de gaz au réfrigérateur :
- S’assurer que tous les tuyaux et raccords respectent les codes locaux, provinciaux et fédéraux s’appliquant à leurs types et
dimensions.
- S’assurer que tous les raccords métalliques souples sont conformes à la Norme actuelle CAN1-6.10.
Art02350
TYCO / AMP 280314
Art02370
TYCO / AMP 180906
AVERTISSEMENT
!
AVIS
