- Lors de l’utilisation d’une bouche d’échappement supérieure de paroi latérale :
- Si la profondeur de l’enceinte est de 20 3/8 po ou davantage mais moins de 22 3/8 po [27], installer un déecteur cintré en
aluminium ou en tôle d’acier galvanisé [26] à l’arrière de l’enceinte (voir Art02334 et Art02335).
- Veiller à ce que la courbure du déecteur fasse toute la largeur de l’intérieur de l’enceinte.
- S’assurer que la courbure du déecteur afeure le bord inférieur du cadre de la porte de la bouche de prise d’air
supérieure ou se trouve au-dessous de ce bord.
- S’assurer que le bord supérieur du déecteur se trouve entre 1/4 po [213] au-dessous du condenseur et 1 1/2 po au-
dessus du bas du condenseur et qu’il y a un dégagement de 1/4 po au plus [15] entre l’arrière du condenseur et le
déecteur.
- Le refroidissement est optimal lorsque le déecteur se trouve à 1/4 po au-dessous du bas du condenseur.

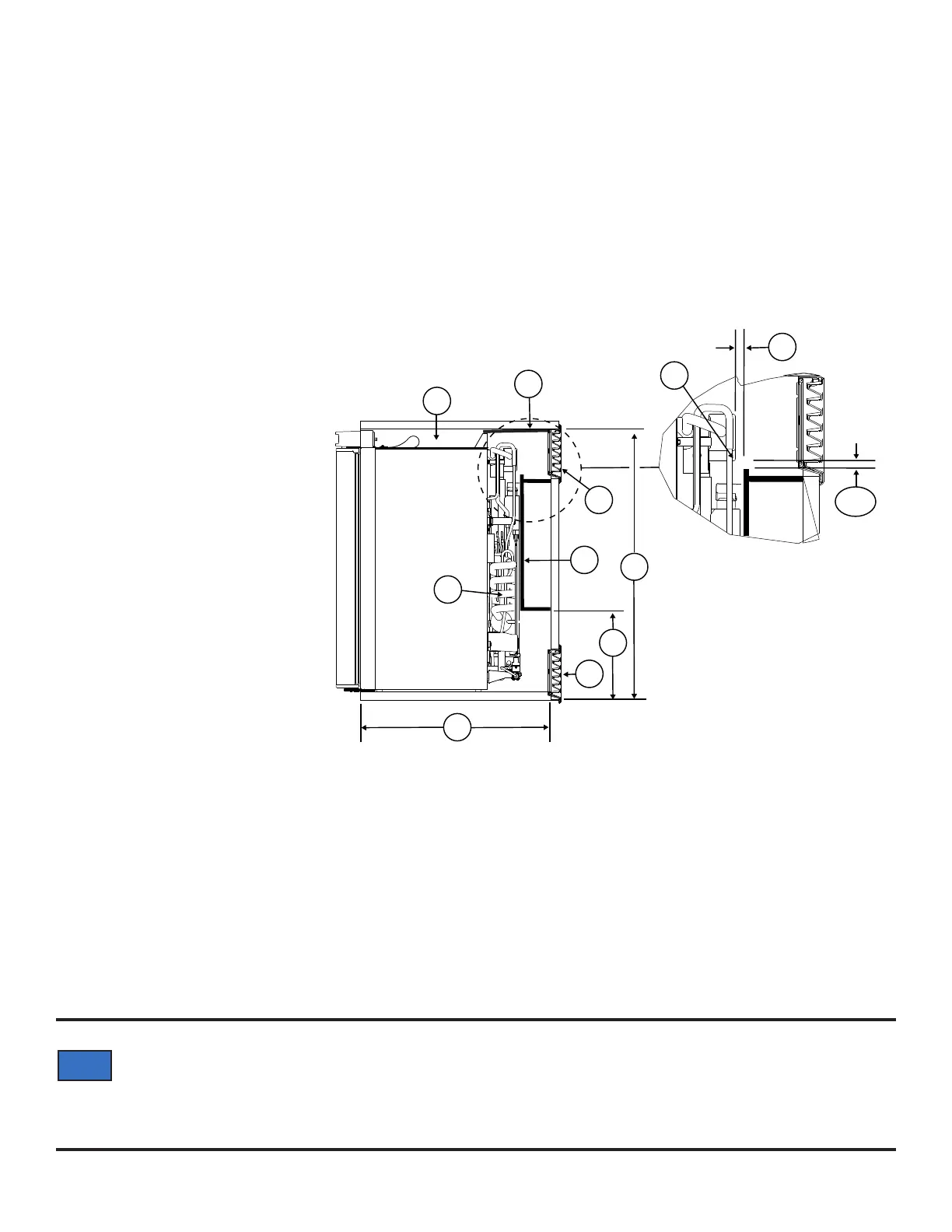

- Si la profondeur de l’enceinte
est de plus de 22 3/8 po [27],
installer un déecteur en forme
de boîte pleine en bois, en
aluminium ou en tôle d’acier
galvanisé [21] entre la prise
d’air inférieure et la bouche
d’échappement supérieure (voir
Art02336).
- Veiller à ce que le
déecteur en forme de
boîte pleine fasse toute
la largeur de l’intérieur de
l’enceinte.
- S’assurer que la partie
inférieure horizontale du
déecteur en forme de
boîte pleine afeure le bord
supérieur de la bouche
d’échappement inférieure
[9] ou se trouve au-dessus
de ce bord.
- Veiller à ce que la distance
entre le plancher de
l’enceinte et le bord
inférieur vertical du
déecteur en forme de
boîte pleine [17] soit de 10
po pour le modèle N3104 • 12 po pour le modèle N3150
- Veiller à ce que l’arrière du déecteur en forme de boîte pleine soit perpendiculaire au bas de l’enceinte.
- S’assurer que la partie supérieure horizontale du déecteur en forme de boîte pleine afeure le bord inférieur de la bouche
d’échappement supérieure [24] ou se trouve au-dessous de ce bord.
- S’assurer que le bord supérieur vertical du déecteur se trouve entre 1/4 po [213] au-dessous du condenseur et 1 1/2 po
au-dessus du bas du condenseur.
- Veiller à ce qu’il y ait un dégagement de moins de 1/4 po [15] entre l’arrière du condenseur et le déecteur.
Inversion du pivotement de la porte (en option)
Les réfrigérateurs de la série N3000 sont conçus de façon à ce que le pivotement de la porte puisse être inversé sur
le terrain, à l’aide de kits qui peuvent être achetés séparément. Inverser le pivotement de la porte avant d’installer le
réfrigérateur dans le véhicule.
Art02336
9
27
10
17
25
21
24
13
14
11
213
15
AVIS
