Manuel de l’utilisateur/manuel d’installation 20
- Si la profondeur de l’enceinte est de 21 3/8 po ou davantage mais
moins de 22 3/8 po [27], ajouter deux déecteurs [16] à l’arrière de
l’enceinte (voir Art02337 et Art02338).
- Pour le modèle N3104, placer un déecteur à la plus élevée
des deux hauteurs suivantes : soit 10 po au-dessus du bas
de l’enceinte [17], soit en haut de l’ouverture de la prise d’air
inférieure.
- Pour le modèle N3150, placer un déecteur à la plus élevée
des deux hauteurs suivantes : soit 12 po au-dessus du bas
de l’enceinte [17], soit en haut de l’ouverture de la prise d’air
inférieure.
- Placer l’autre déecteur au bord le plus bas du condenseur [11] du
réfrigérateur.
- Veiller à ce que les déecteurs soient à 1 po ou moins [19] des
serpentins [10] et du condenseur [11] du réfrigérateur.
- Veiller à ce que les déecteurs fassent toute la largeur de
l’intérieur de l’enceinte.

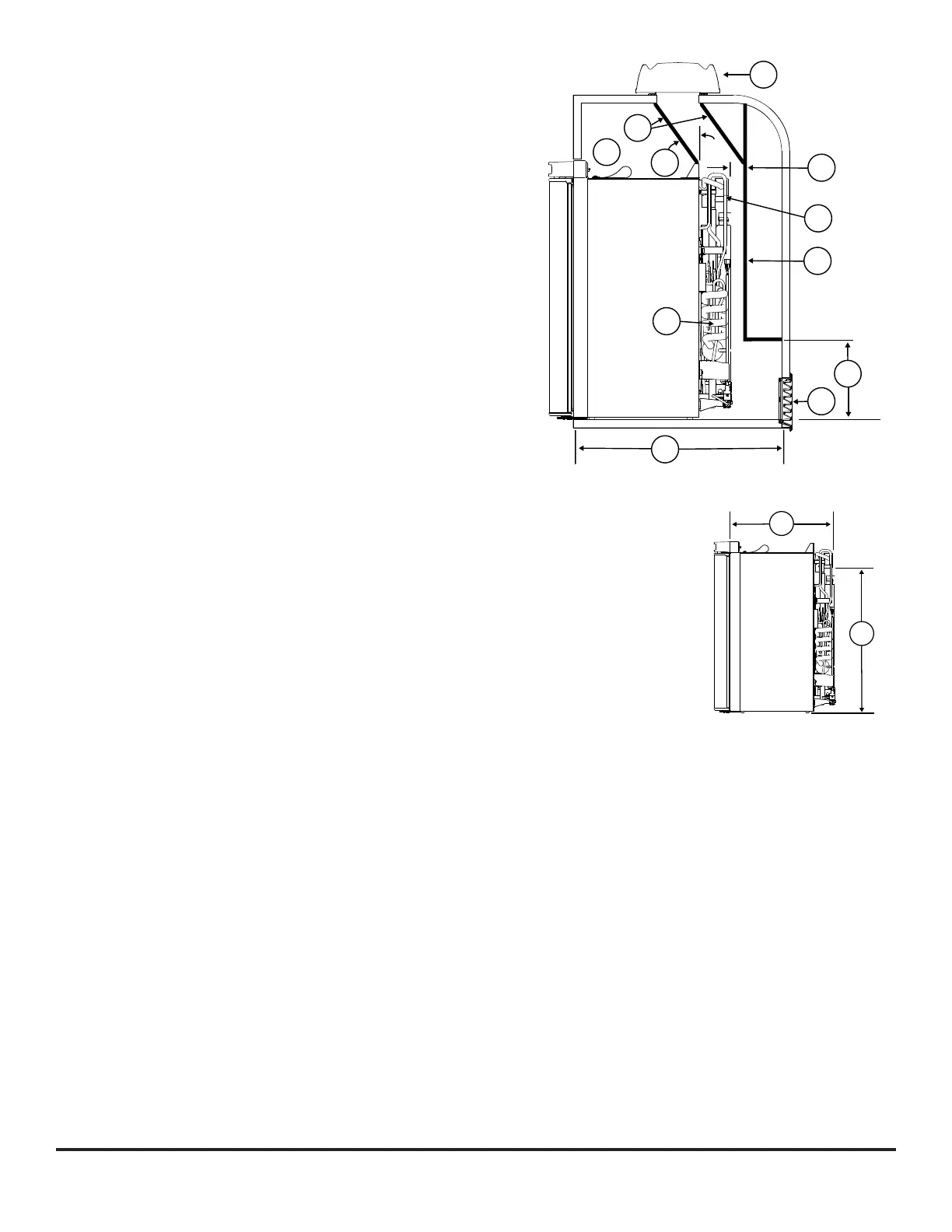

- Si la profondeur de l’enceinte est de plus de 22 3/8 po [27], installer un
déecteur en forme de boîte pleine, en bois, en aluminium ou en tôle
galvanisée [21] à l’arrière de l’enceinte (voir Art02341 et Art02342).
- S’assurer que la partie inférieure horizontale du déecteur en
forme de boîte pleine afeure le bord supérieur de la bouche
d’échappement inférieure [9] ou se trouve au-dessus de ce bord.
- Veiller à ce que la distance entre le plancher de l’enceinte et le bord inférieur vertical du
déecteur en forme de boîte pleine [17] soit de 10 po pour le modèle N3104 • 12 po pour le
modèle N3150
- Veiller à ce que l’arrière du déecteur en forme de boîte pleine soit perpendiculaire au bas
de l’enceinte.
- Veiller à ce que l’arrière du déecteur en forme de boîte pleine soit contre le haut de
l’enceinte ou contre le déecteur incliné [13] (selon la conception du véhicule).
- Veiller à ce que le déecteur en forme de boîte pleine soit à 1 po ou moins [19] des
serpentins [10] et du condenseur [11] du réfrigérateur.
- Veiller à ce que le déecteur en forme de boîte pleine fasse toute la largeur de l’intérieur
de l’enceinte.
9
17
27
10
19
21
11
13
12
14
Art02342
20
Art02340
22
23
