5
ASSEMBLAGE
L
ʼassemblage requiert deux personnes. Placez toutes les pièces de lʼelliptique sur une surface dégagée et
retirez tous les emballages. Ne jetez pas les emballages avant la fin de lʼassemblage.
En plus des outils inclus, lʼassemblage requiert un tournevis cruciforme .

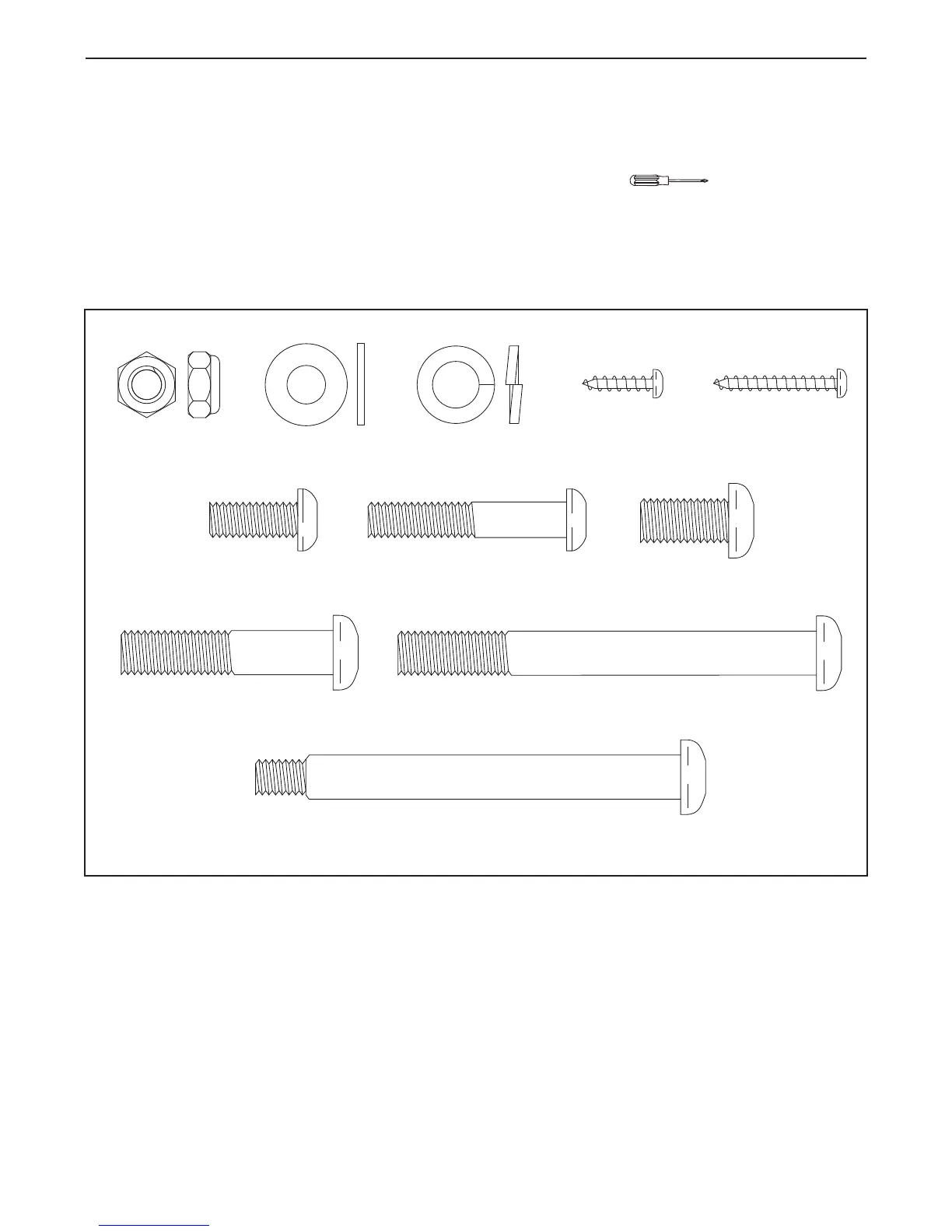

Alors que vous assemblez lʼelliptique, utilisez les schémas ci-dessous pour identifiez les pièces de
lʼassemblage. Le nombre entre parenthèses sous chaque schéma est le numéro de la pièce sur la LISTE DES
PIÈCES vers la fin du manuel. Le nombre après les parenthèses est la quantité nécessaire à lʼassemblage.
Remarque : si une pièce nʼest pas dans le sac des pièces, vérifiez quʼelle nʼest pas pré-assemblée.
Vis M10 x 48mm
(75)–6
Vis M10 x 20mm
(79)–6
Vis M8 x 20mm
(80)–2
Vis M4 x 28mm
(99)–4
Boulon M8 x 45mm
(76)–4
Vis M10 x 95mm (82)–4
Vis M4 x 16mm
(92)–6
Boulon de Renforcement à Épaulement (31)–2
Rondelle M8
(33)–2
Rondelle Fendue
M10 (78)–10
Écrou de Blocage
M8 (77)–4
