NordicTrack E4.1 Elliptical - Assembly

6

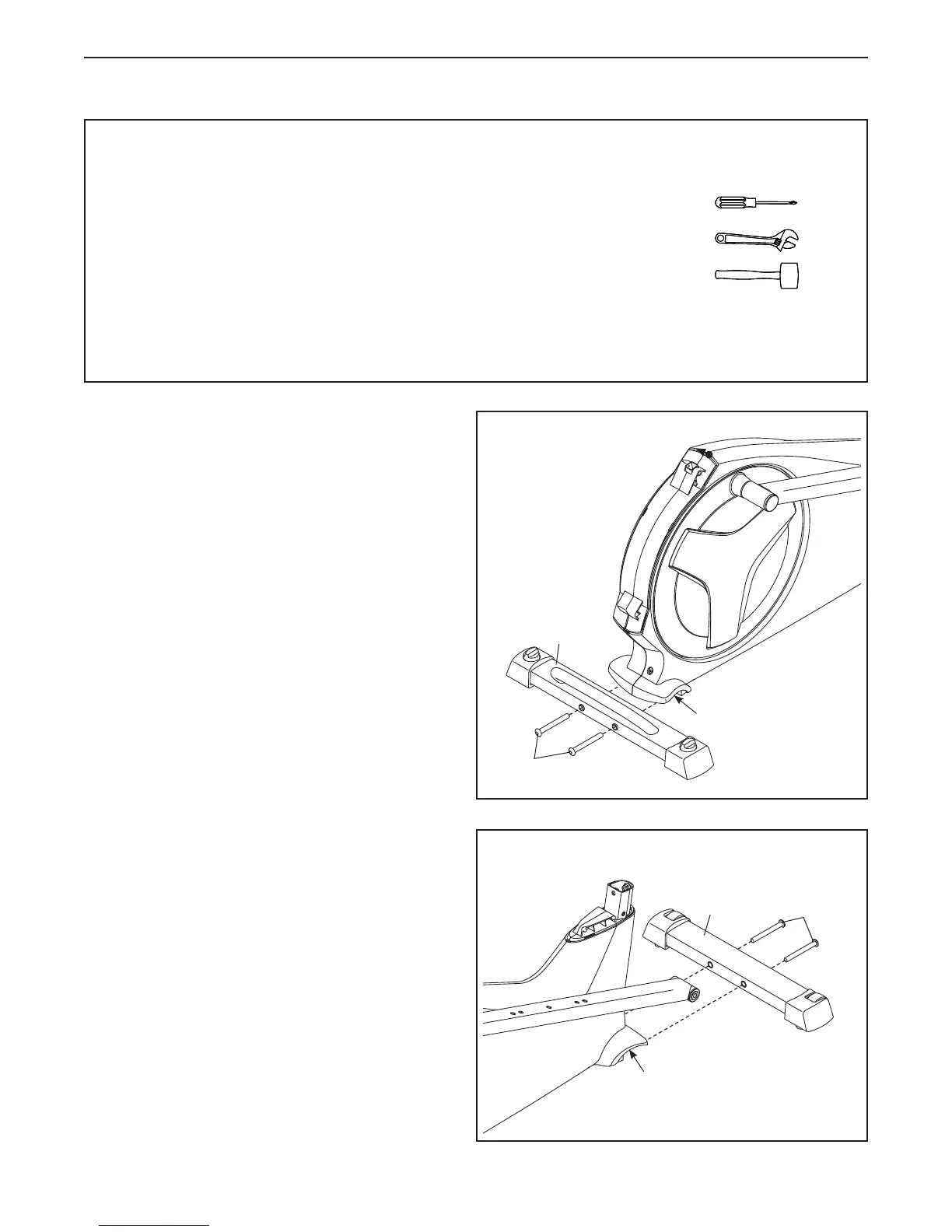

1. Pendant qu’une autre personne soulève l’arrière
du Cadre (1), fixez le Stabilisateur Arrière (70)
au Cadre à l’aide de deux Vis M10 x 95mm (82).
2. Pendant qu’une autre personne soulève l’avant
du Cadre (1), fixez le Stabilisateur Avant (73) au
Cadre à l’aide de deux Vis M10 x 95mm (82).
70
82
1
1
2
1
82
73
• L’assemblage requiert deux personnes.
• Placez toutes les pièces sur une aire dégagée
et enlevez tous les emballages. Ne jetez pas les
emballagesavantlandel’assemblage.
• Les pièces côté gauche portent l’indication « L »
ou « Left », et les pièces côté droit l’indication
« R » ou « Right ».
• Pour l’illustration des petites pièces, voir la
page 5.
• Les outils suivants (non-inclus) seront peut-être
nécessaires pour l’assemblage :
un tournevis cruciforme
une clé à molette
un maillet en caoutchouc
Un jeu de clés peut faciliter l’assemblage. Pour ne
pas endommager les pièces, n’utilisez pas d’outils
électriques.
ASSEMBLAGE
