NordicTrack E4.1 Elliptical - Assembly

6

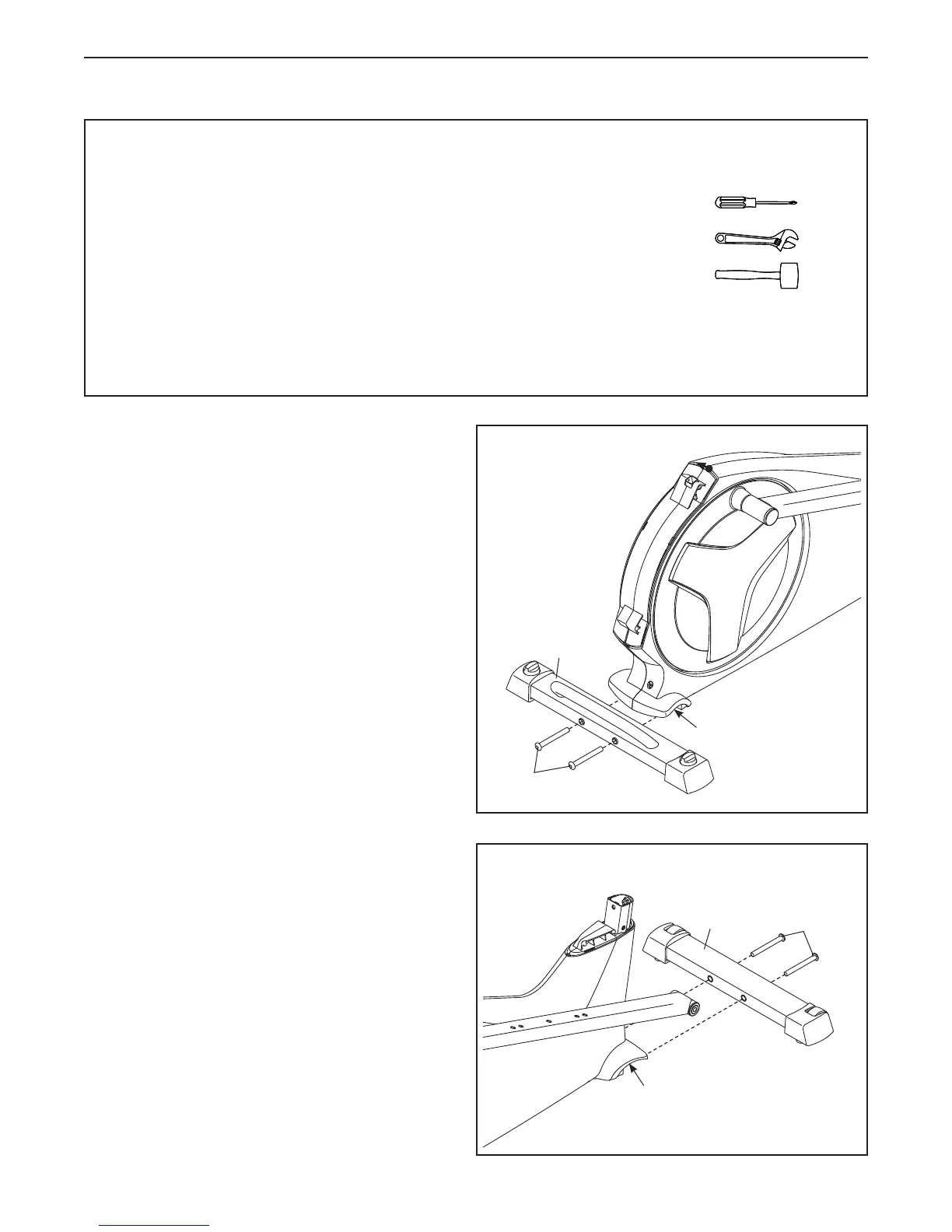

1. Mentre un’altra persona solleva la parte pos-
teriore del Telaio (1), fissare lo Stabilizzatore
Posteriore (70) al Telaio con due Viti M10 x
95mm (82).
2. Mentre un’altra persona solleva la parte ante-
riore del Telaio (1), fissare lo Stabilizzatore
Anteriore (73) al Telaio con due Viti M10 x 95mm
(82).
70
82
1
1
2
1
82
73
• Il montaggio richiede la presenza di almeno due
persone.
• Posizionare tutti i pezzi in uno spazio libero ed
eliminare gli imballaggi. Non gettare il mate-
rialed’imballaggionoalcompletamentodel
montaggio.
• I pezzi di sinistra sono contrassegnati con “L” o
“Left” e quelli di destra con “R” o “Right.”
• Per localizzare i pezzi piccoli vedere pagina 5.
• Oltre agli utensili in dotazione, per il montaggio
sono necessari:
un cacciavite a stella
una chiave regolabile
mazzuolo di gomma
ll montaggio risulterà più semplice se si dispone
diunsetdichiavi.Alnedievitaredanniai
componenti, non utilizzare strumenti alimentati
elettricamente.
MONTAGGIO
