NordicTrack E4.1 Elliptical - Page 7

7
3
Atilho
para Fio
2
42
37
4. Insira a Barra Vertical (2) na Estrutura (1).
Conselho: peça a outra pessoa que afaste a
Cobertura de Protecção Superior (37).
Conselho: evite trilhar a Cablagem (42). Fixe
a Barra Vertical (2) com quatro Parafusos M10 x
20mm (79) e quatro Anilhas Fendidas M10 (78).
Faça deslizar a Cobertura de Protecção Superior
(37) para baixo e pressione-a contra a Estrutura
(1).
4
1
1
78
78
79
79
1
2
42
Atilho
para
Fio
Evite trilhar a
Cablagem (42)

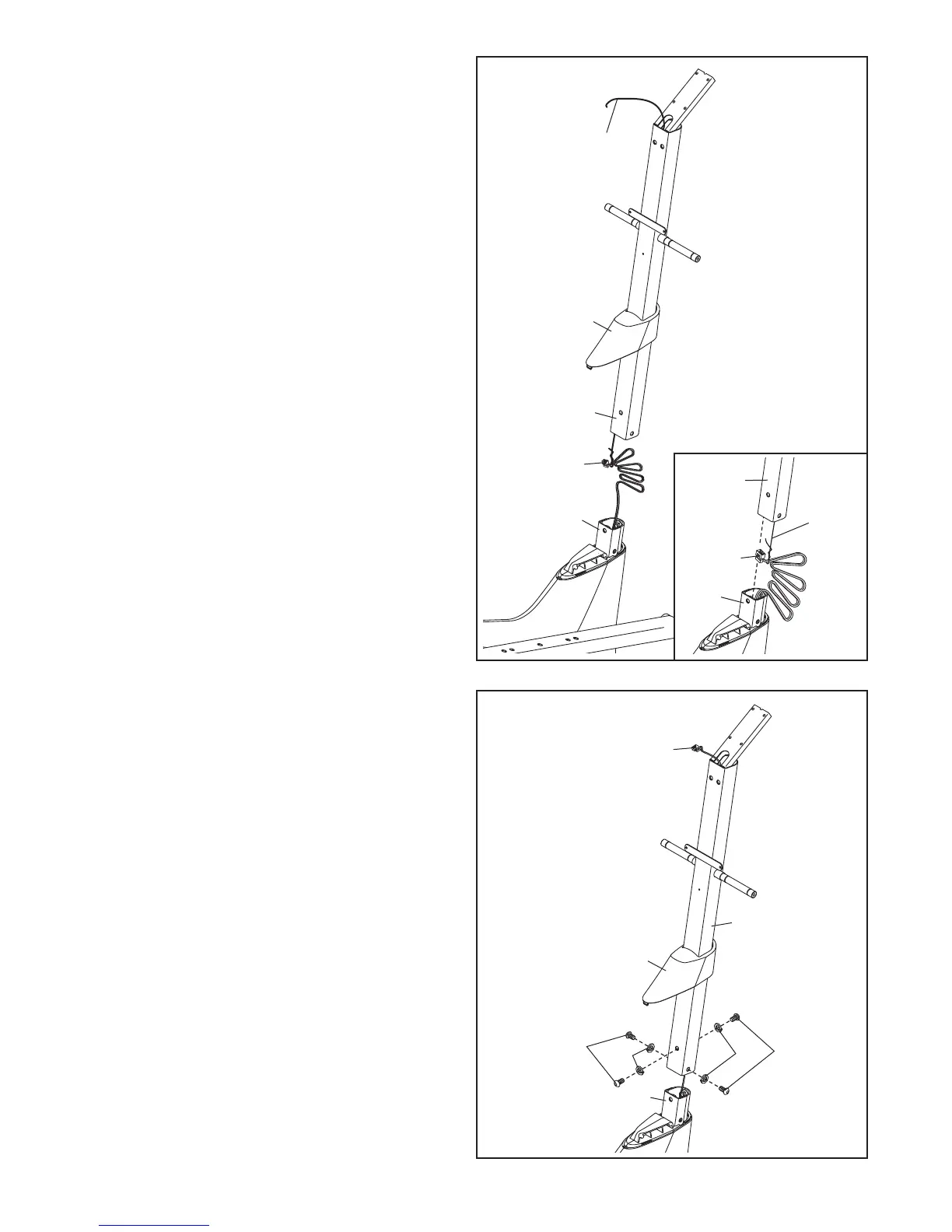

3. Posicione a Barra Vertical (2) e a Cobertura de
Protecção Superior (37) conforme mostrado.
Insira a Cobertura de Protecção Superior na
Barra Vertical de baixo para cima.
Peça a outra pessoa que segure a Barra Vertical
(2) junto à Estrutura (1).
Consulte o desenho incluído. Localize o atilho
para fio na Barra Vertical (2). Ate a extremidade
inferior do atilho para fio à Cablagem (42).
Seguidamente, puxe para cima a extremidade
superior do atilho para fio através do topo da
Barra Vertical. Depois, desate e elimine o atilho
para fio.
Conselho: para impedir que a Cablagem
(42) caia para o interior da Barra Vertical (2),
segure a Cablagem com um elástico ou um
pedaço de fita adesiva.
2
42
37
