NordicTrack E4.1 Elliptical Uživatelská Příručka

11

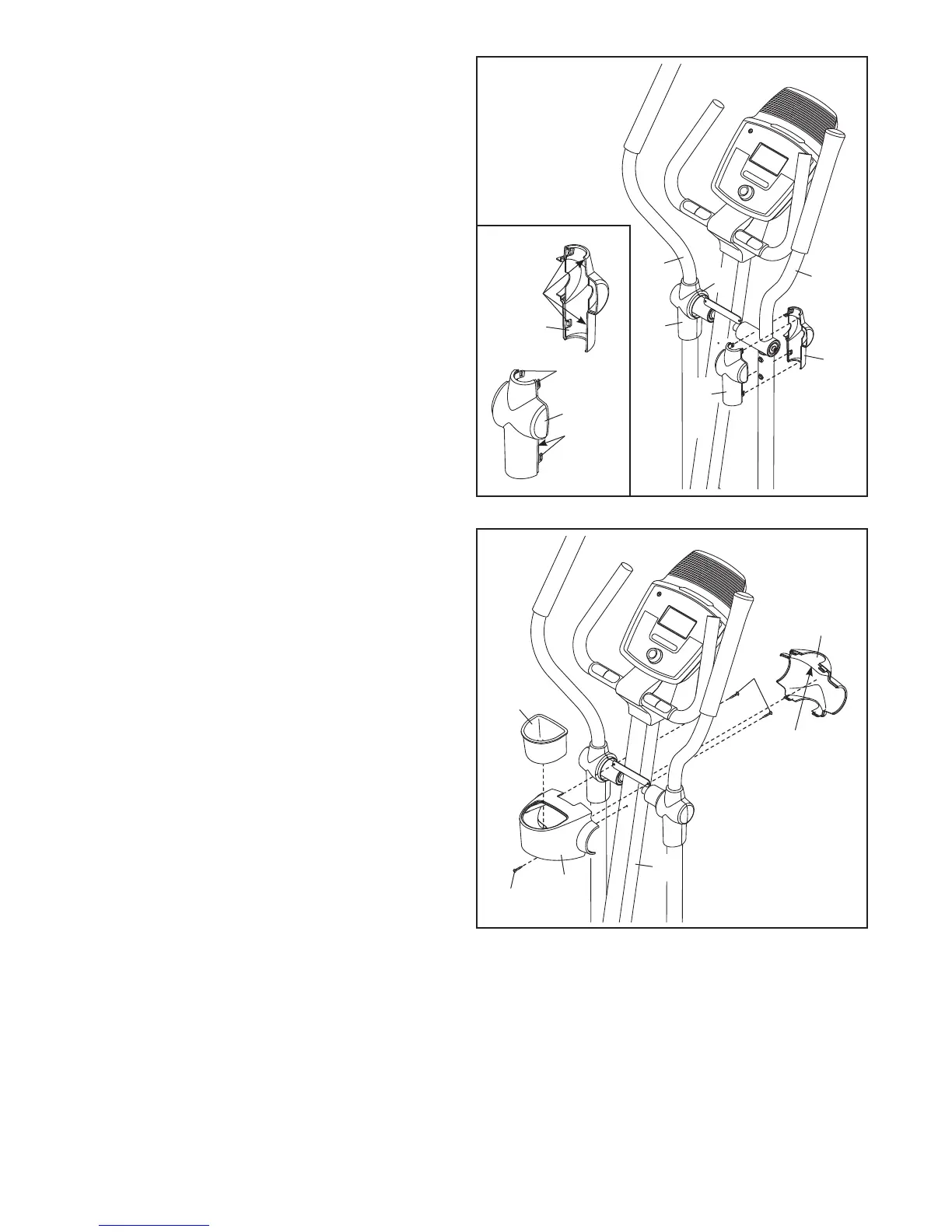

11. Viz výřezový výkres. Připravte si otočný kryt A
(19), která má háčky, a otočný kryt B (22), který
je opatřen jazýčky.
Otočný kryt A (19) zatlačte společně s otočným
krytem B (22) k pravému hornímu rameni (9).
Tento krok opakujte na druhé straně
trenažéru.
Rada: Ujistěte se, že otočné kryty (19, 22)
jsou umístěny tak, jak je vyobrazeno.
11
22
22
19
12
12. Zadní kryt sloupku (3) upevněte ke sloupku (2)
pomocí tří šroubů M4 x 16mm (92).
Přední kryt sloupku (16) orientujte tak, aby
zobrazená šipka směřovala vzhůru.
Přední kryt sloupku (16) natlačte k zadnímu krytu
sloupku (3).
Držák láhve navodu (5) natlačte k zadnímu krytu
sloupku (3).
9
8
19
92
5
92
16
Šipka
3
2
Jazýčky
Háčky
Háčky
19
22
