10

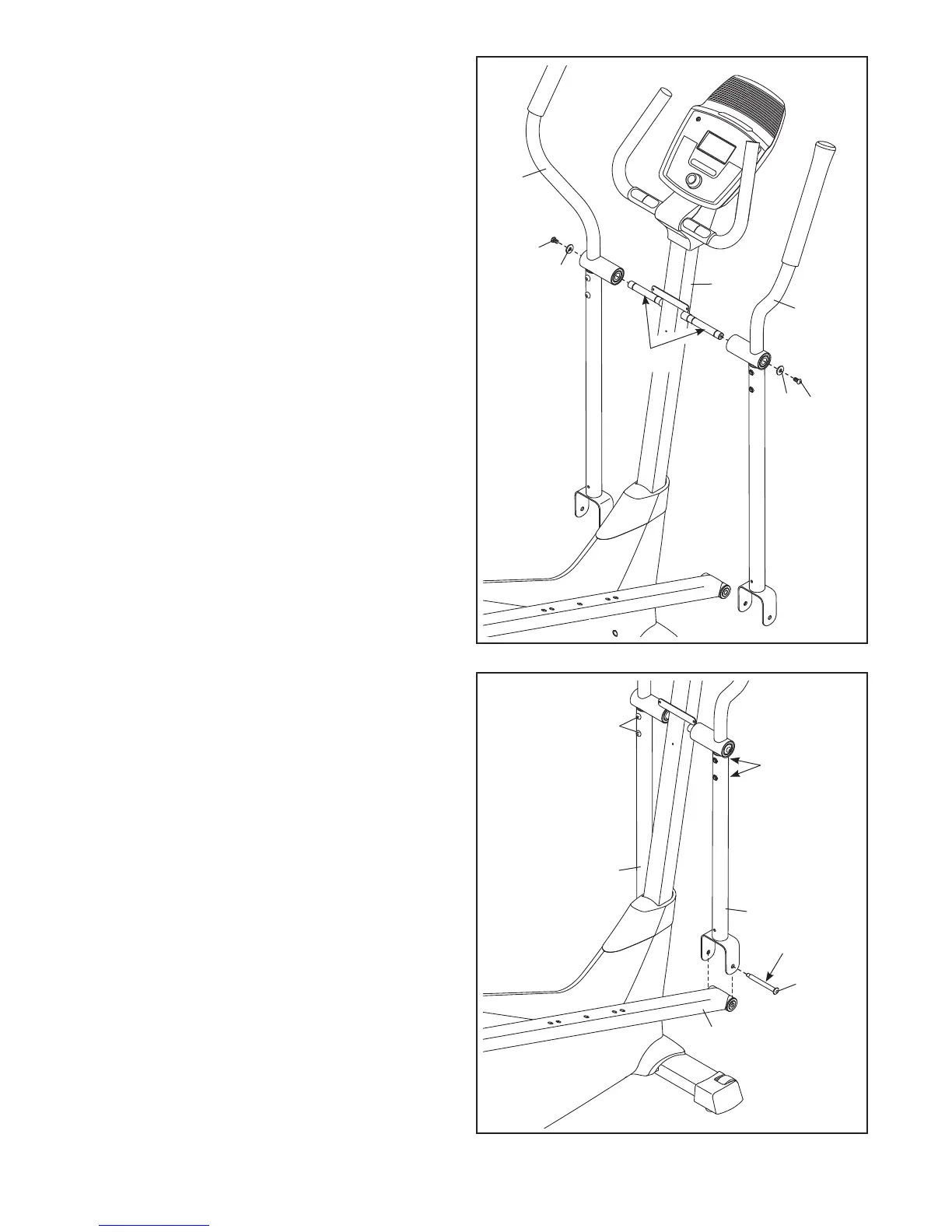

9. K osám sloupku (2) naneste dostatečné
množství přibaleného maziva.
Levé a pravé horní rameno (8, 9) ustavte dle
ilustrace a posuňte je na levou a pravou stranu
sloupku (2).
Obě horní ramena (8, 9) upevněte pomocí
šroubu M8 x 20mm (80) a podložky M8 (33).
9
2
33
80
80
33
8
9
Mazivo
10. Naneste malé množství maziva na šroub (31)
ramene.
Zatímco druhá osoba přidržuje přední konec
pravého ramene pedálu (49) uvnitř konzoly na
pravé horní noze (6), prostrčte šroub ramene
(31) přes pravou horní nohu a pravé rameno
pedálu.
Do přivařené matice na pravé horní noze (6)
utáhněte šroub ramene (31).
Tento krok opakujte pro upevnění levého
ramene pedálu (není vidět) k levé horní noze
(6).
Utáhněte šrouby M8 x 45mm (76).
31
76
76
49
10
6
6
Mazivo
