9

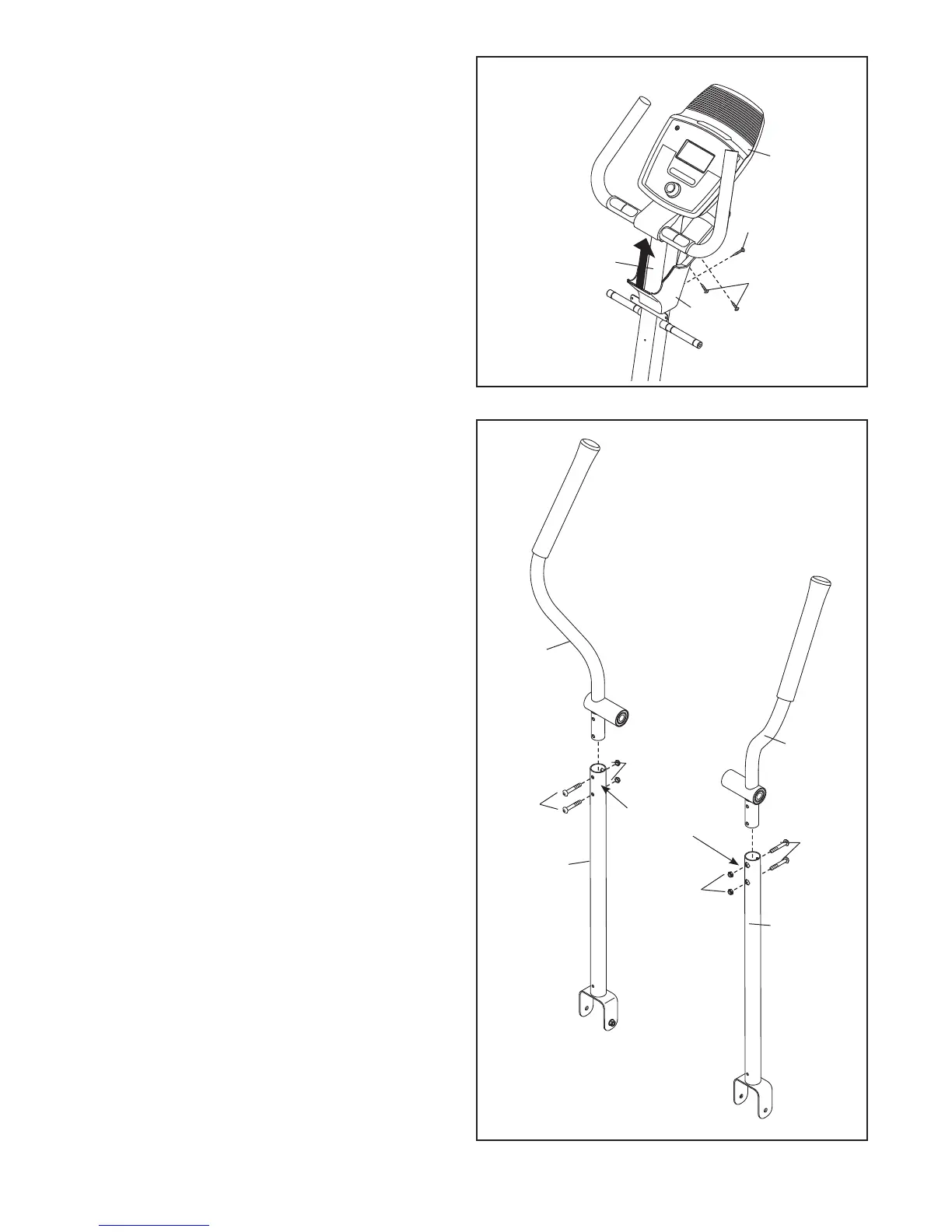

7. Na konzolu (4) nasuňte kryt konzoly (32).
Kryt konzoly (32) upevněte ke sloupku (2)
pomocí šroubu M4 x 16mm (92).
Poté kryt konzoly (32) upevněte ke konzole (4)
pomocí dvou šroubů M4 x 16mm (92).
7
4
2
32
92
92
8. Vyhledejte levé a pravé horní rameno (8, 9).
Levé horní rameno (8) a horní nohu (6) orientujte
dle ilustrace. Zkontrolujte šestihranné otvory,
zda jsou na uvedeném místě.
Levé horní rameno (8) zasuňte do horní nohy
(6).
Levé horní rameno (8) připevněte dvěmi šrouby
M8 x 45mm (76) a dvěmi kontramaticemi M8
(77). Ujistěte se, že pojistné matice zapadly
do šestihranných otvorů. Šrouby s vnitřním
šestihranem ještě neutahujte.
Stejným způsobem připevněte pravé horním
rameno (9) ke druhé horní noze (6).
8
Šestihranné
otvory
8
6
6
9
77
77
76
76
