8

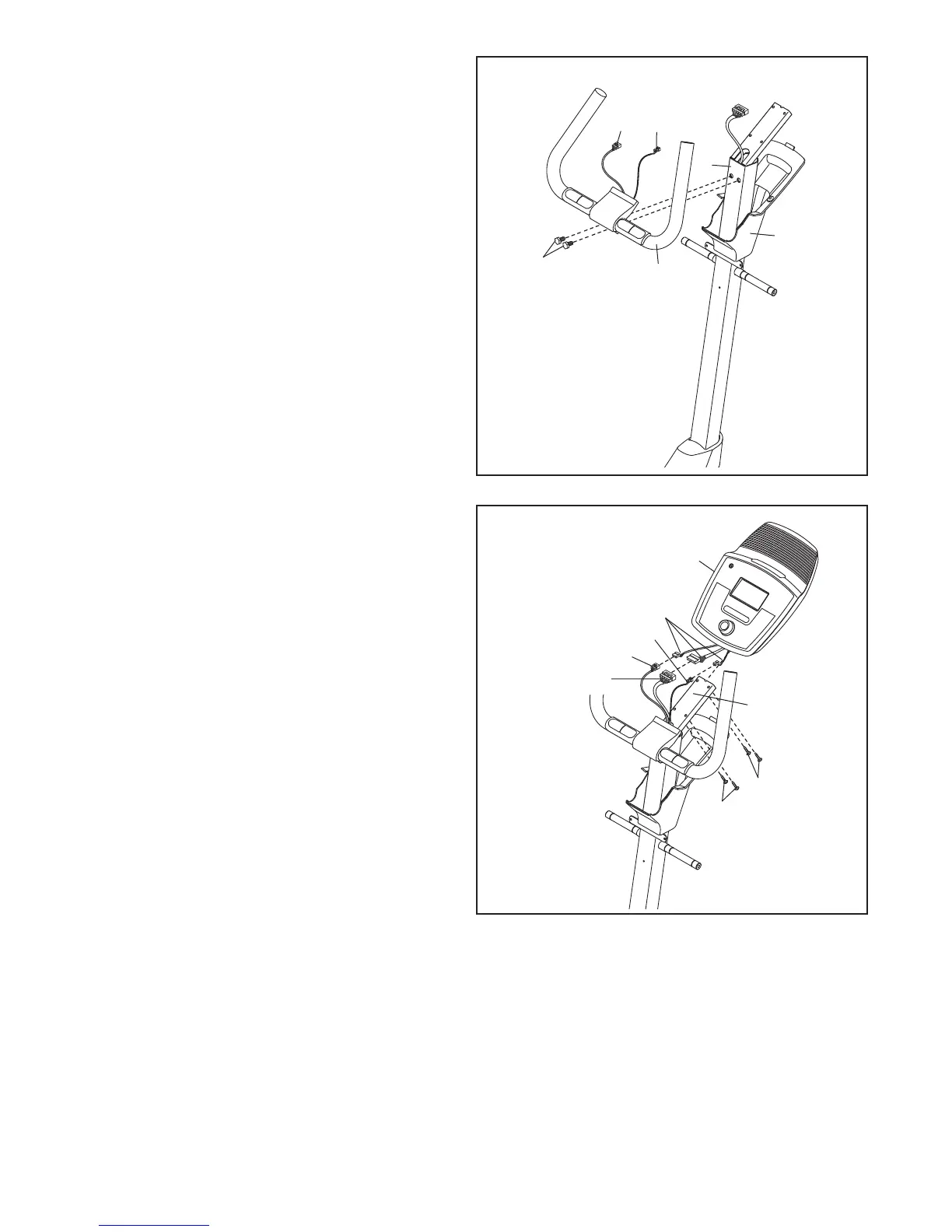

5. Kryt konzoly (32) orientujte dle ilustrace. Poté
kryt konzoly nasuňte na sloupek (2).
Řídítka (39) orientujte dle ilustrace. Nezapo-
meňte z řídítek vytáhnout pulzní vodič (28) a
hrudní pulzní vodič (103).
Rada: Vyvarujte se sevření vodičů. Ke sloupku
(2) pomocí dvou šroubů M10 x 20mm (79)
připevněte řídítka (39).
79
Vyvarujte se
sevření vodičů
5
2
6
4
2
6. Zatímco pomocník přidrží konzolu (4) u sloupku
(2), připojte vodiče konzoly ke kabelu (42),
pulznímu vodiči (28) a hrudnímu pulznímu vodiči
(103).
Přečnívající vodiče zasuňte do sloupku (2) nebo
konzoly (4).
Rada: Vyvarujte se sevření vodičů. Konzolu
(4) upevněte ke sloupku (2) pomocí čtyř šroubů
M4 x 28mm (99).
28
103
32
39
99
99
Vyvarujte se
sevření vodičů
Vodiče konzoly
42
103
28
