6

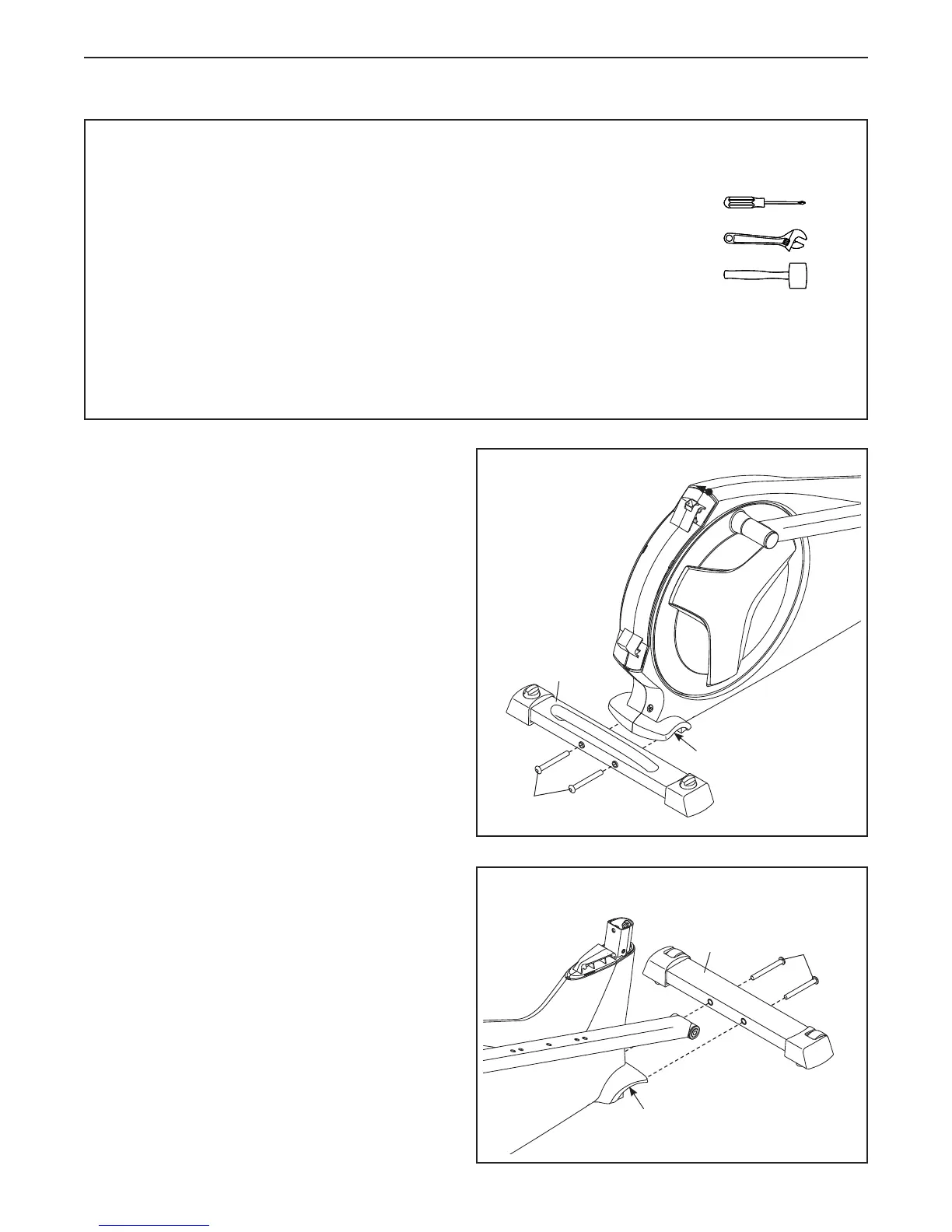

1. Maak, terwijl de tweede persoon de achterkant
van het Onderstel (1) wat optilt, de Achterste
Stabilisator (70) an het Onderstel vast met twee
M10 x 95mm Schroeven (82).
2. Maak, terwijl een tweede persoon de voorkant
van het Hoofdonderstel (1) wat optilt, de Voorste
Stabilisator (73) aan het Hoofdonderstel vast
met twee M10 x 95mm Schroeven (82).
70
82
1
1
2
1
82
73
• Montage moet door twee personen worden
uitgevoerd.
• Plaats alle onderdelen op een open plek en
verwijder het verpakkingsmateriaal. Gooi het ver-
pakkingsmateriaal pas weg wanneer u helemaal
klaar bent met monteren.
• Linker onderdelen worden met ‘L” of “Left” aange-
geven en rechter onderdelen worden met “R” of
“Right” aangegeven.
• Voor het vaststellen van de kleine onderdelen,
kijkt u op pagina 5.
• Naast het inbegrepen gereedschap heeft u het
volgende gereedschap nodig:
een Philips schroevendraaier
een verstelbare moersleutel
een rubberen hamer
Montage is makkelijker met een set sleutels. Om
schade aan de onderdelen te vermijden, dient u
nooit elektrisch gereedschap te gebruiken.
MONTAGE
