5
Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu
identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile
bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie
erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt
worden.
M4 x 16mm
Schraube (92)–6
M4 x 28mm
Schraube (99)–4
Selbsthemmende M8 x 20mm
Schraube (80)–2
M8 Unterlegscheibe
(33)–2
M10 Federring
(78)–10
M8 Kontermutter
(77)–4
Selbsthemmende M10 x 95mm
Schraube (82)–4
Selbsthemmende M10 x 48mm
Schraube (75)–6
Selbsthemmender Bolzen
m. Ansatzschaft (31)–2
Selbsthemmende M10 x 20mm
Schraube (79)–6
M8 x 45mm
Linsenbolzen (76)–4

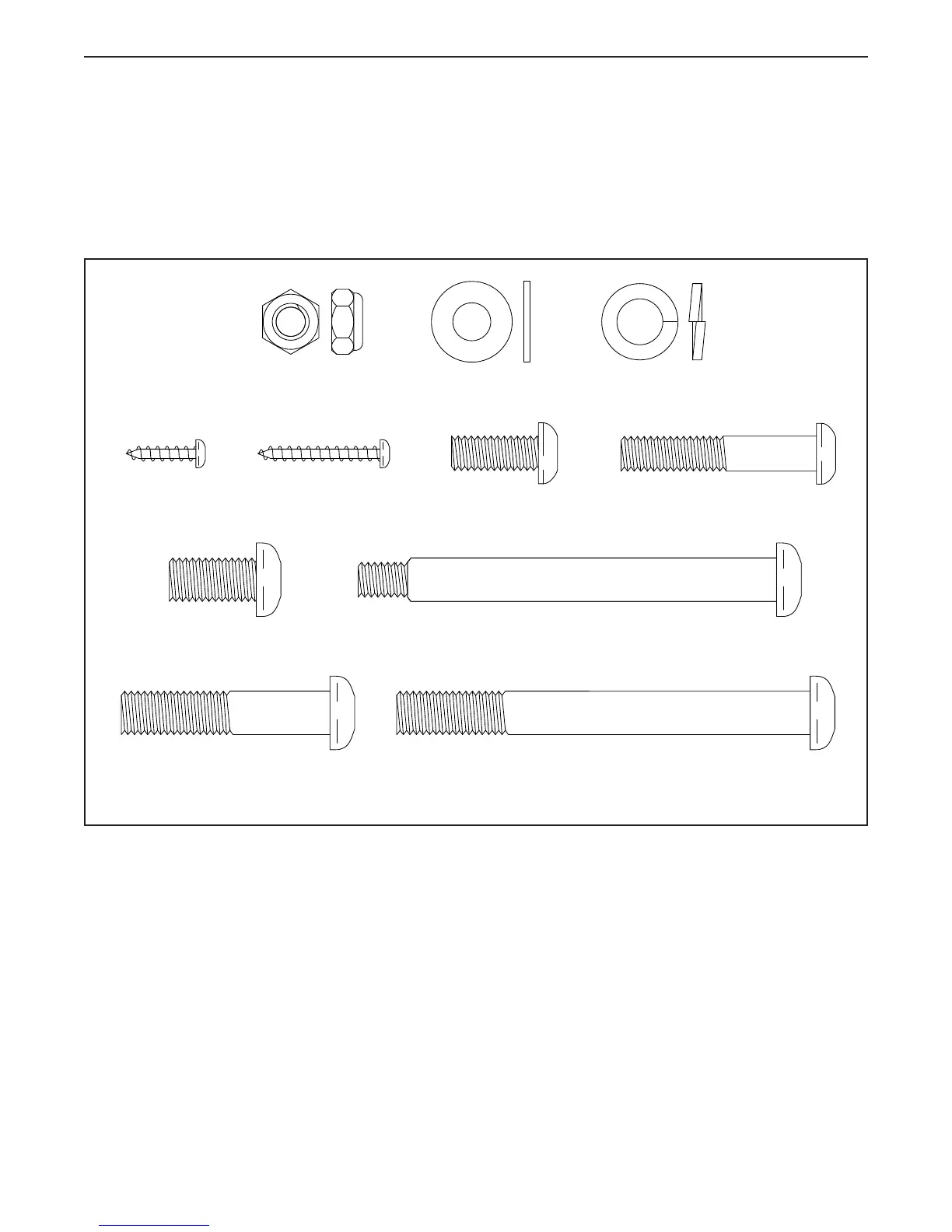

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE
