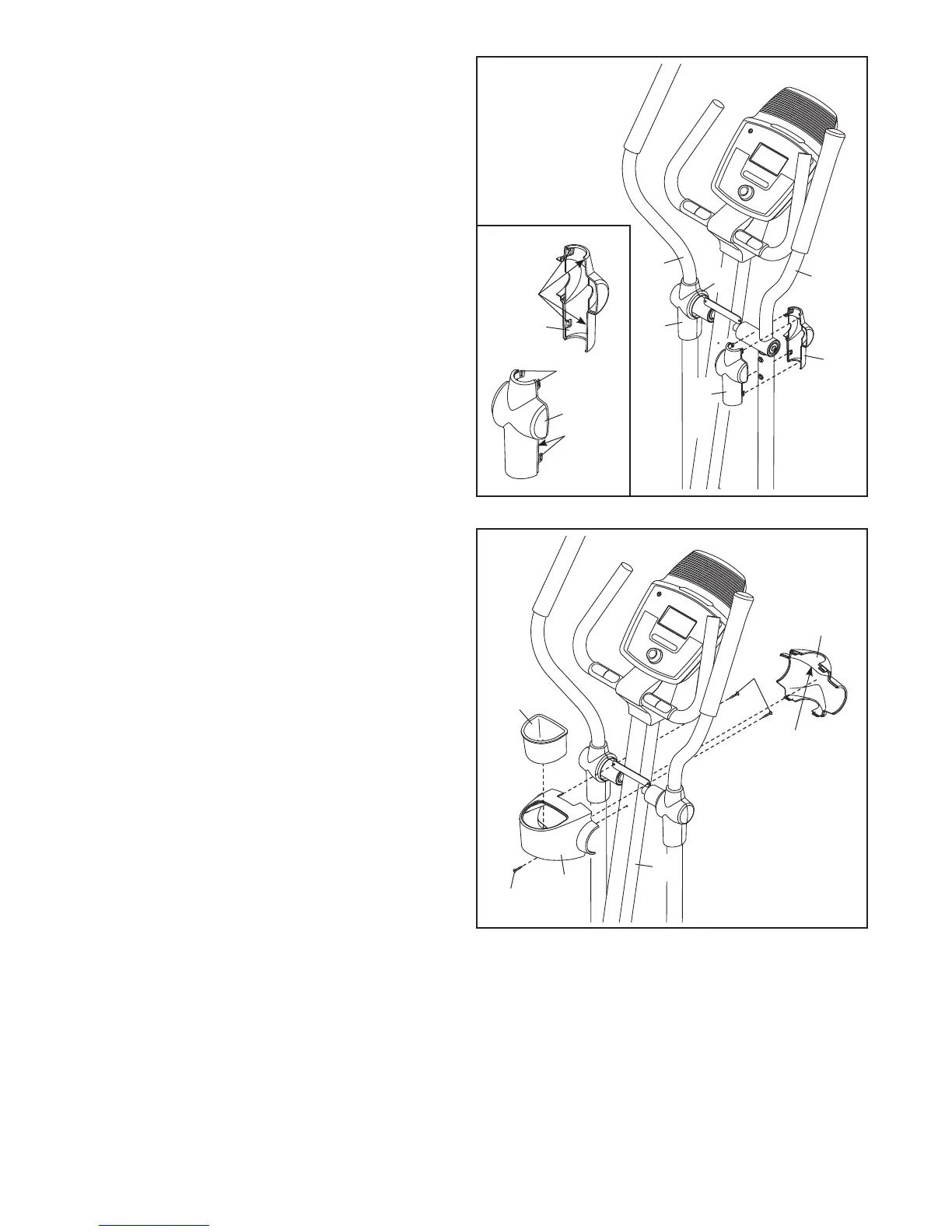

11. Por. rysunek w tekście. Odnajdź osłonę prze-
gubu A (19), która zaopatrzona jest w haki, i
osłonę przegubu B (22), która zaopatrzona jest
w klapki.
Ściśnij osłonę przegubu A (19) i osłonę przegubu
B (22) razem wokół prawego ramienia górnego
korpusu (9).
Powtórz ten etap montażu dla drugiej strony
maszyny eliptycznej.
Pomocna wskazówka: Upewnij się, że osłony
przegubu (19, 22) są umieszczone tak, jak
pokazano na ilustracji.
11
22
22
19
12
12. Przymocuj tylną osłonę wspornika (3) do
wspornika (2) za pomocą trzech wkrętów M4 x
16mm (92).
Umieść przednią osłonę wspornika (16) tak, by
wskazana strzałka skierowana była w górę.
Wciśnij przednią osłonę wspornika (16) w tylną
osłonę wspornika (3).
Wciśnij uchwyt na butelkę z wodą (5) w tylną
osłonę wspornika (3).
9
8
19
92
5
92
16
Strzałka
3
2
Klapki
Haki
Haki
19
22
