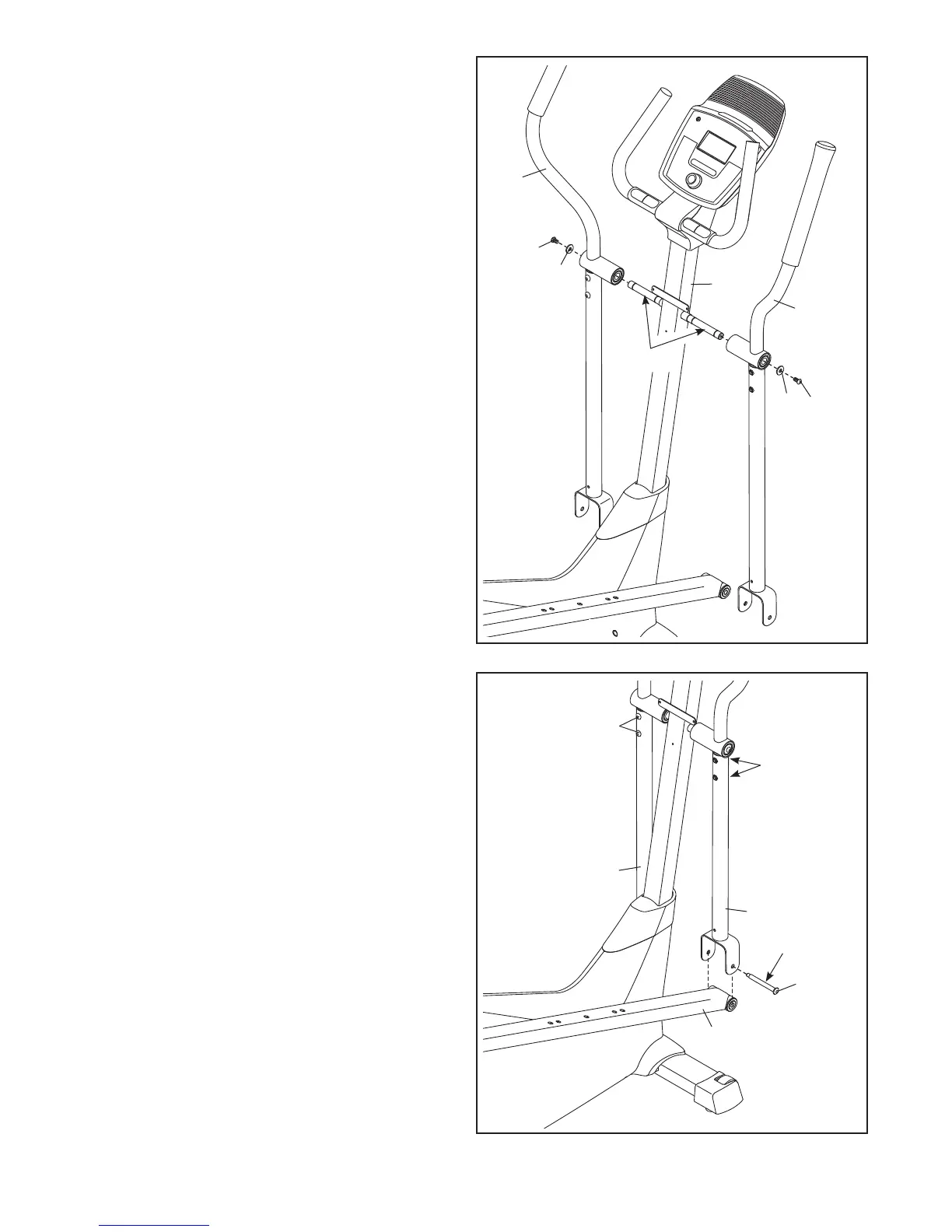

9. Nałóż sporą ilość załączonego smaru na osi na
wsporniku (2).
Umieść lewe i prawe ramię górnego korpusu
(8, 9) jak pokazano, i wśliźnij je z lewej i prawej
strony na wspornik (2).
Przymocuj oba ramiona górnego korpusu (8, 9)
za pomocą wkrętu z gwintem M8 x 20mm (80) i
podkładki M8 (33).
9
2
33
80
80
33
8
9
Smar
10. Nałóż niewielką ilość smaru na śrubę pasowaną
z gwintem (31).
Podczas gdy druga osoba trzyma przedni koniec
ramienia prawego pedału (49) wewnątrz uchwytu
prawej podpory górnego korpusu (6), przełóż
śrubę pasowaną (31) przez prawą podporę gór-
nego korpusu i ramię prawego pedału.
Dokręć śrubę pasowaną (31) do nakrętki
przyspawanej do prawej podpory górnego kor-
pusu (6).
Powtórz ten etap montażu, aby przymocować
ramię lewego pedału (nie pokazano) do lewej
podpory górnego korpusu (6).
Dokręć śruby M8 x 45mm (76).
31
76
76
49
10
6
6
Smar
